气囊设计指南

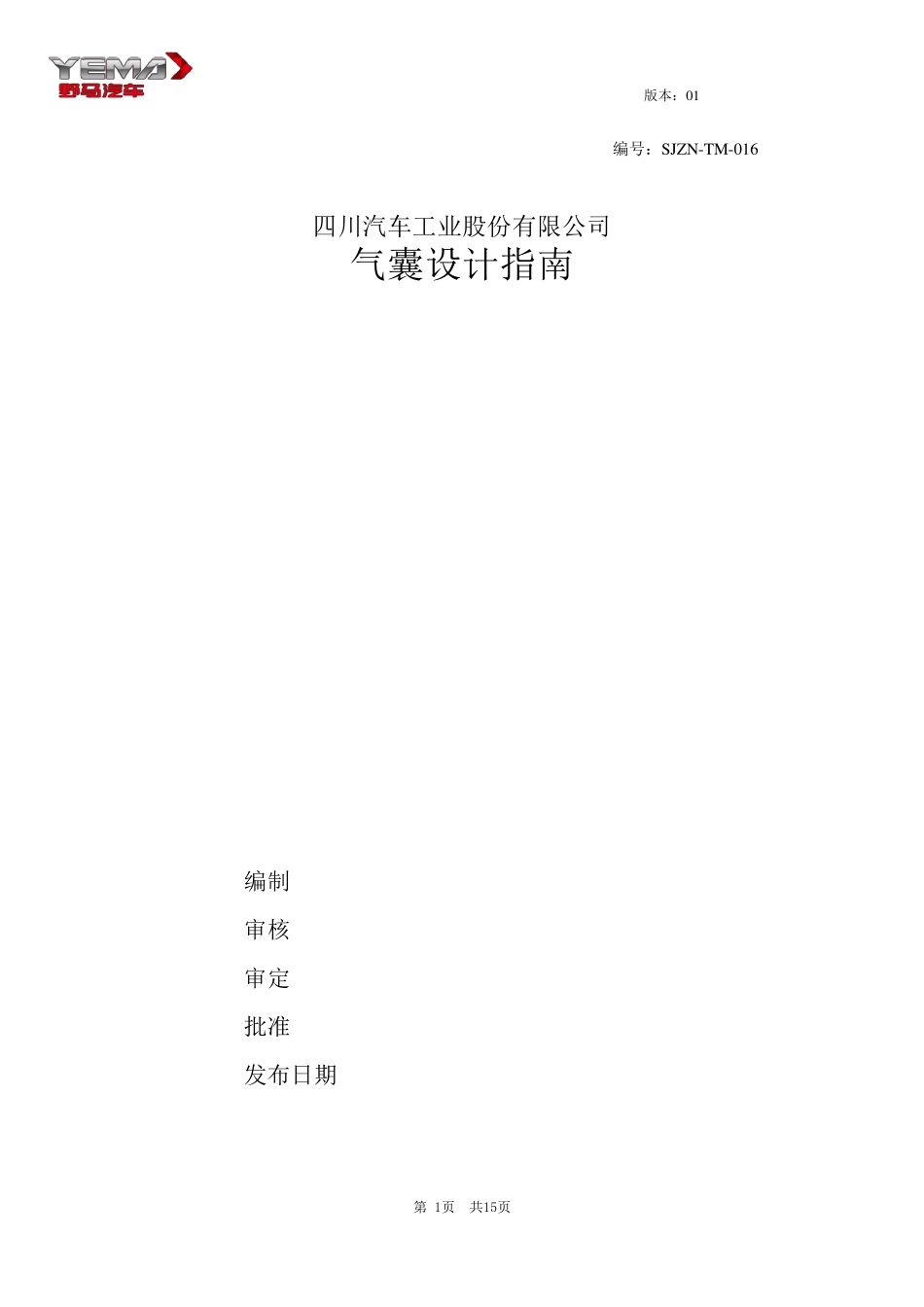

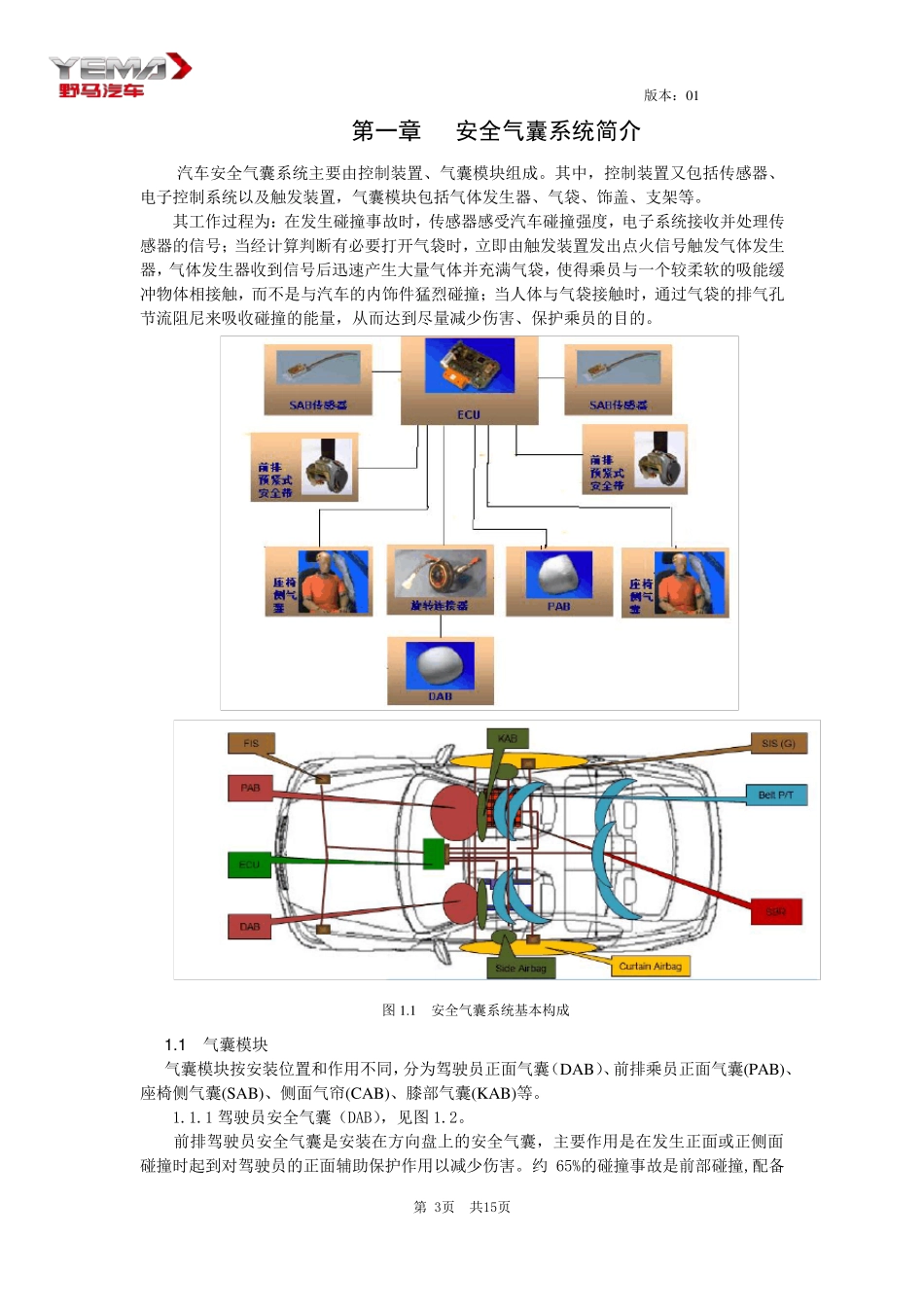

版本：01 第 1页 共15页 编号：SJZN-TM-016 四川汽车工业股份有限公司 气囊设计指南 编制 审核 审定 批准 发布日期 版本：0 1 第 2页 共15页 目 录 第一章 安全气囊系统简介 第二章 安全气囊模块试验 第三章 安全气囊系统的设计 第四章 安全气囊模块装配、搬运、运输、储存的特殊要求 版本：01 第 3页 共15页 第一章 安全气囊系统简介 汽车安全气囊系统主要由控制装置、气囊模块组成。其中，控制装置又包括传感器、电子控制系统以及触发装置，气囊模块包括气体发生器、气袋、饰盖、支架等。 其工作过程为：在发生碰撞事故时，传感器感受汽车碰撞强度，电子系统接收并处理传感器的信号；当经计算判断有必要打开气袋时，立即由触发装置发出点火信号触发气体发生器，气体发生器收到信号后迅速产生大量气体并充满气袋，使得乘员与一个较柔软的吸能缓冲物体相接触，而不是与汽车的内饰件猛烈碰撞；当人体与气袋接触时，通过气袋的排气孔节流阻尼来吸收碰撞的能量，从而达到尽量减少伤害、保护乘员的目的。 图1.1 安全气囊系统基本构成 1 .1 气囊模块 气囊模块按安装位置和作用不同，分为驾驶员正面气囊（DAB）、前排乘员正面气囊(PAB)、座椅侧气囊(SAB)、侧面气帘(CAB)、膝部 气囊(KAB)等。 1.1.1 驾驶员安全气囊（DAB），见 图1.2。 前排驾驶员安全气囊是安装在方 向 盘 上 的安全气囊，主要作用是在发生正面或 正侧面碰撞时起 到对 驾驶员的正面辅 助 保护作用以减少伤害。约65%的碰撞事故是前部 碰撞,配 备 版本：01 第 4页 共15页 前排驾驶员安全气囊的汽车在驾驶员佩带安全带的情况下可以减少驾驶员死亡30%。 1.1.2 前排乘员安全气囊（PAB），见图1.3。 前排乘员安全气囊是安装在前排乘员侧仪表板上的安全气囊，主要作用是在发生正面或正侧面碰撞时起到对乘员的正面辅助保护作用以减少伤害。 前排乘员安全气囊从外观上可以分为可见式和隐藏式。 图1.2 驾驶员安全气囊示意图 图1.3 乘员气囊（隐藏式）示意图 1.1.3 座椅侧气囊（SAB），见图1.4。 主要作用是在发生侧面碰撞时起到对乘员的腹部、胸部的保护，对头部也有一定的保护作用。 从外观结构形式上可以分为隐藏式和外露式；从保护效果上可以分为胸部气囊和头胸一体式气囊。从安装方式上可以安装座椅的侧面，或安装在车门装饰板内。 无论是隐藏式还是外露式，要在安装侧气囊的附近注明“Airbag”字样，以提醒乘员不...
