气缸选型知识

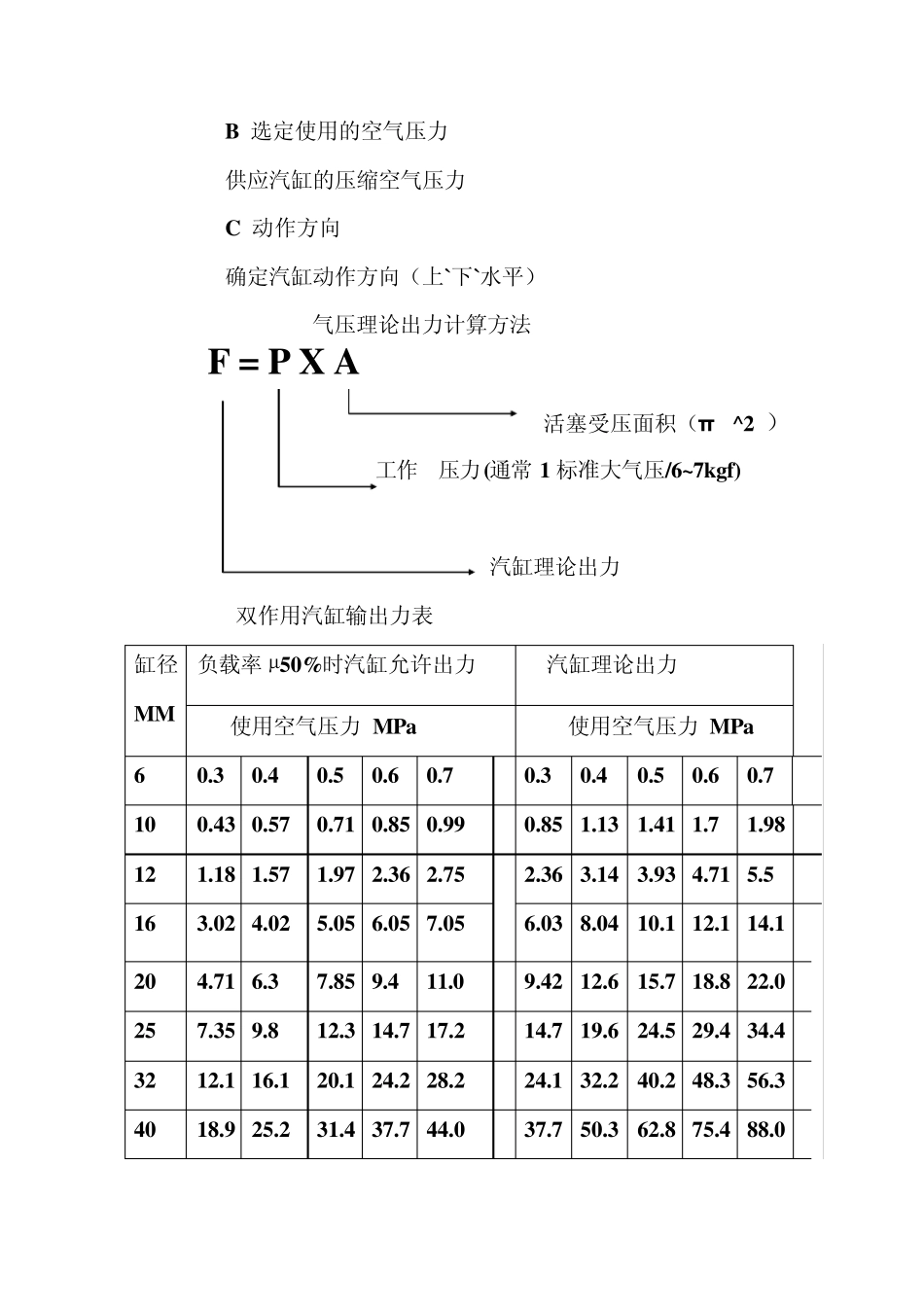

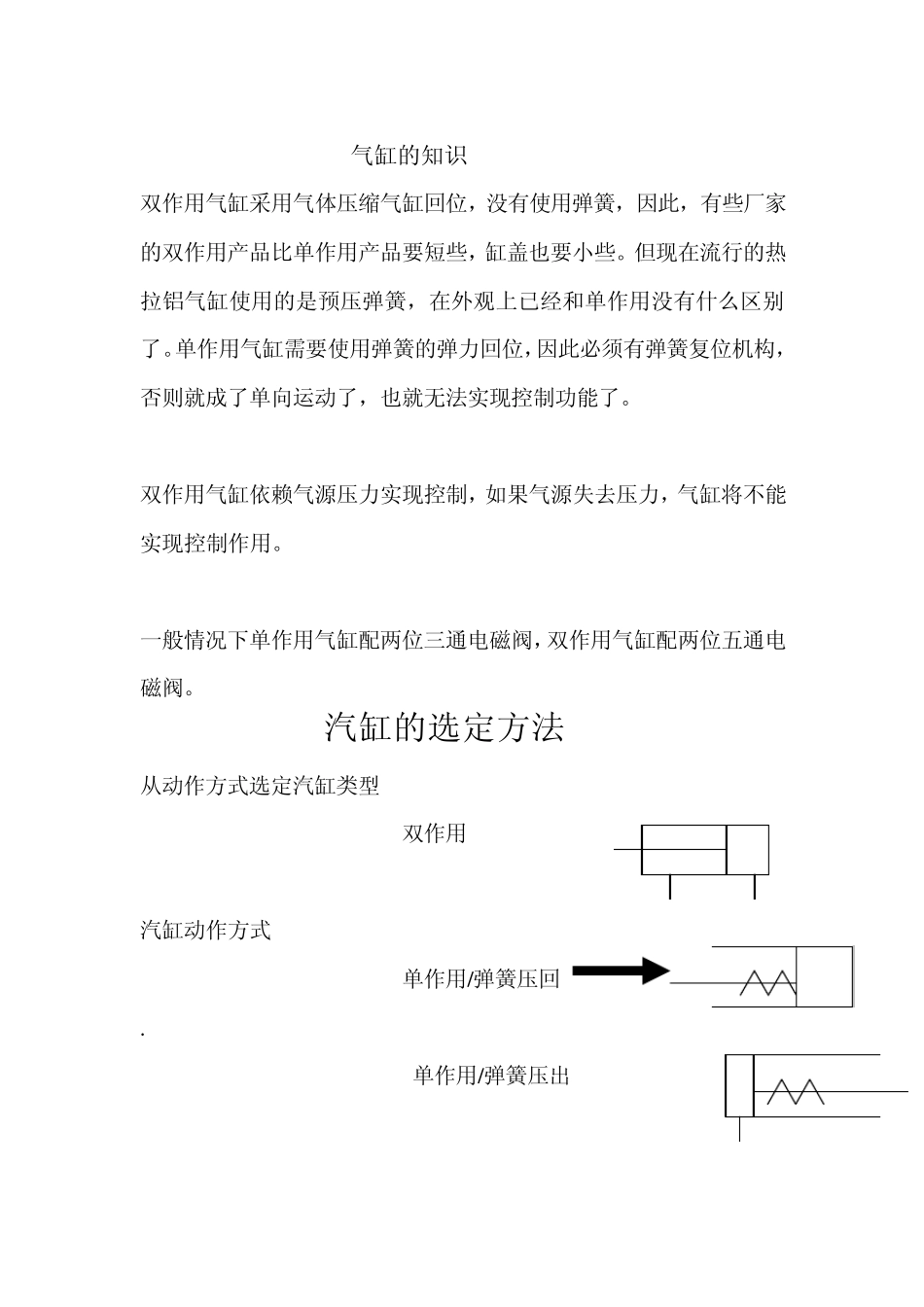

气缸的知识 双作用气缸采用气体压缩气缸回位，没有使用弹簧，因此，有些厂家的双作用产品比单作用产品要短些，缸盖也要小些。但现在流行的热拉铝气缸使用的是预压弹簧，在外观上已经和单作用没有什么区别了。单作用气缸需要使用弹簧的弹力回位，因此必须有弹簧复位机构，否则就成了单向运动了，也就无法实现控制功能了。 双作用气缸依赖气源压力实现控制，如果气源失去压力，气缸将不能实现控制作用。 一般情况下单作用气缸配两位三通电磁阀，双作用气缸配两位五通电磁阀。 汽缸的选定方法 从动作方式选定汽缸类型 双作用 汽缸动作方式 单作用/弹簧压回 . 单作用/弹簧压出 汽缸的选定程序 选定缸径尺寸 选定汽缸行程 选定汽缸类型 选定安装形式 选定缓冲形式 选定磁开关 选定汽缸配 如何决定缸筒内径尺寸 首先，请确认以下三个使用条件 A 确定有关负载重量 负载条件包括 工件`夹具`导杆等可动部分的重量 缸筒内径 磁性开关 汽缸行程 安装形式 B 选定使用的空气压力 供应汽缸的压缩空气压力 C 动作方向 确定汽缸动作方向（上`下`水平） 气压理论出力计算方法 F = P X A 活塞受压面积（π R^2 ） 工作 压力(通常1 标准大气压/6~7kgf) 汽缸理论出力 双作用汽缸输出力表 缸径 MM 负载率µ50%时 汽缸允 许 出力 汽缸理论出力 使用空气压力 MPa 使用空气压力 MPa 6 0.3 0.4 0.5 0.6 0.7 0.3 0.4 0.5 0.6 0.7 10 0.43 0.57 0.71 0.85 0.99 0.85 1.13 1.41 1.7 1.98 12 1.18 1.57 1.97 2.36 2.75 2.36 3.14 3.93 4.71 5.5 16 3.02 4.02 5.05 6.05 7.05 6.03 8.04 10.1 12.1 14.1 20 4.71 6.3 7.85 9.4 11.0 9.42 12.6 15.7 18.8 22.0 25 7.35 9.8 12.3 14.7 17.2 14.7 19.6 24.5 29.4 34.4 32 12.1 16.1 20.1 24.2 28.2 24.1 32.2 40.2 48.3 56.3 40 18.9 25.2 31.4 37.7 44.0 37.7 50.3 62.8 75.4 88.0 选择行程 确认工件的移动距离 各系列的标准行程可由行程表得知，把超过工件移动距离的最小标行程作为行程来选择。 （例）移动距离 93M M 汽缸行程 100M M 选择汽缸系列 汽缸系列 汽缸缸径MM 4 6 8 10 12 16 20 25 32 40 50 63 80 100 125 CJ2 系列 小型不锈钢 紧凑型`轻型`不锈钢 CM2 系列 系列 铝质缸筒`轻型 CG1 系列 CA2 系列 拉杆式，中缸径 MB ...
