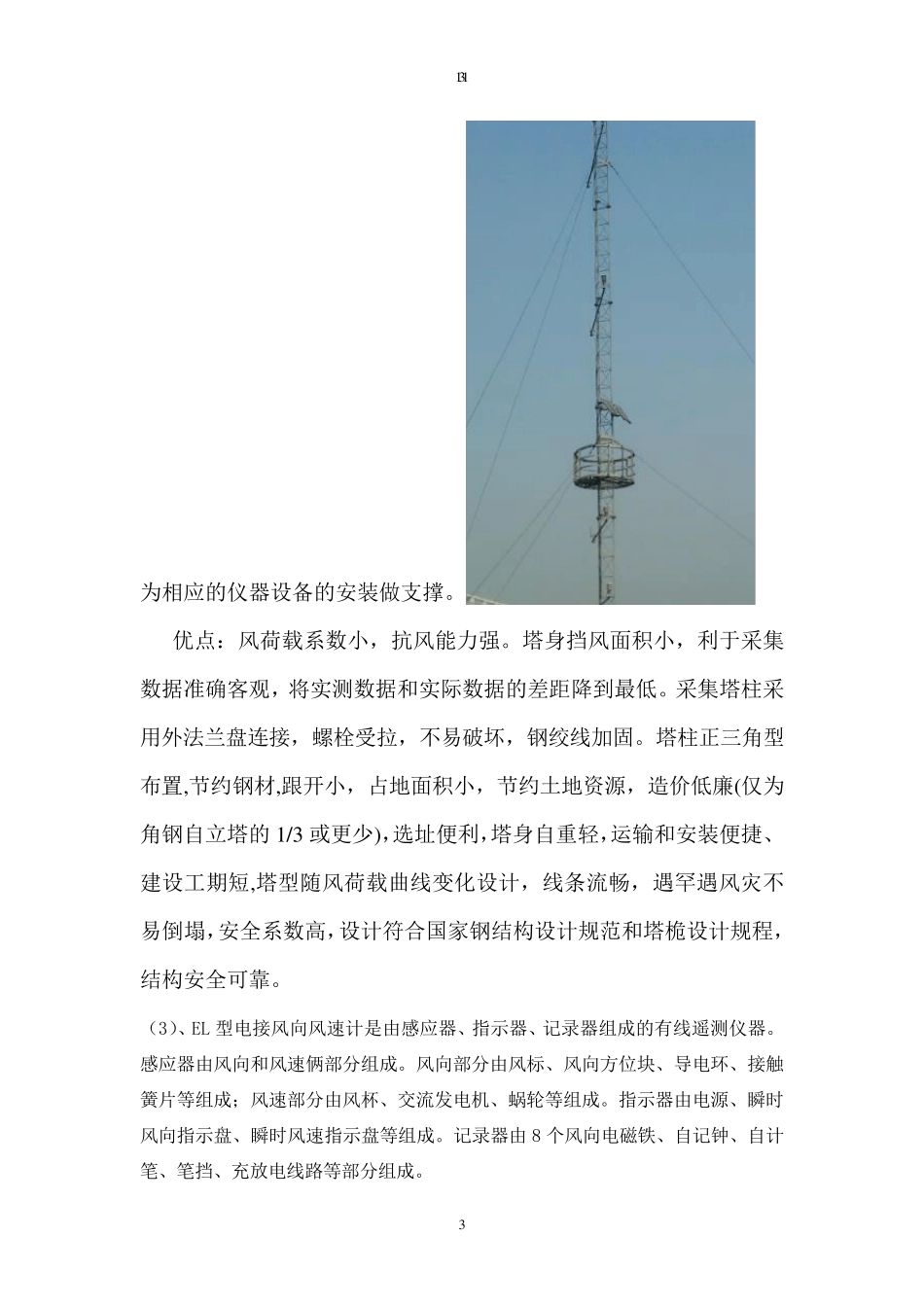

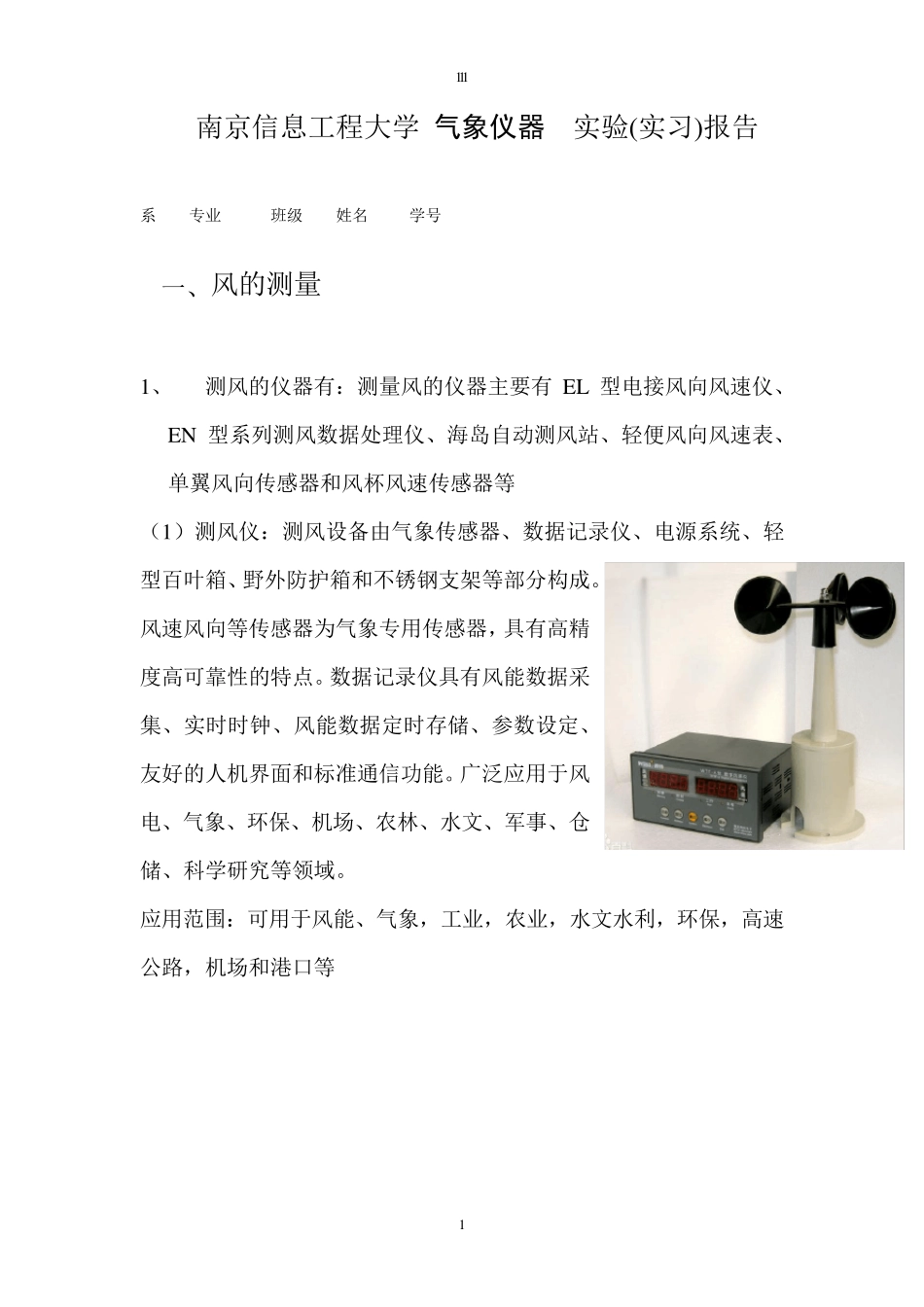

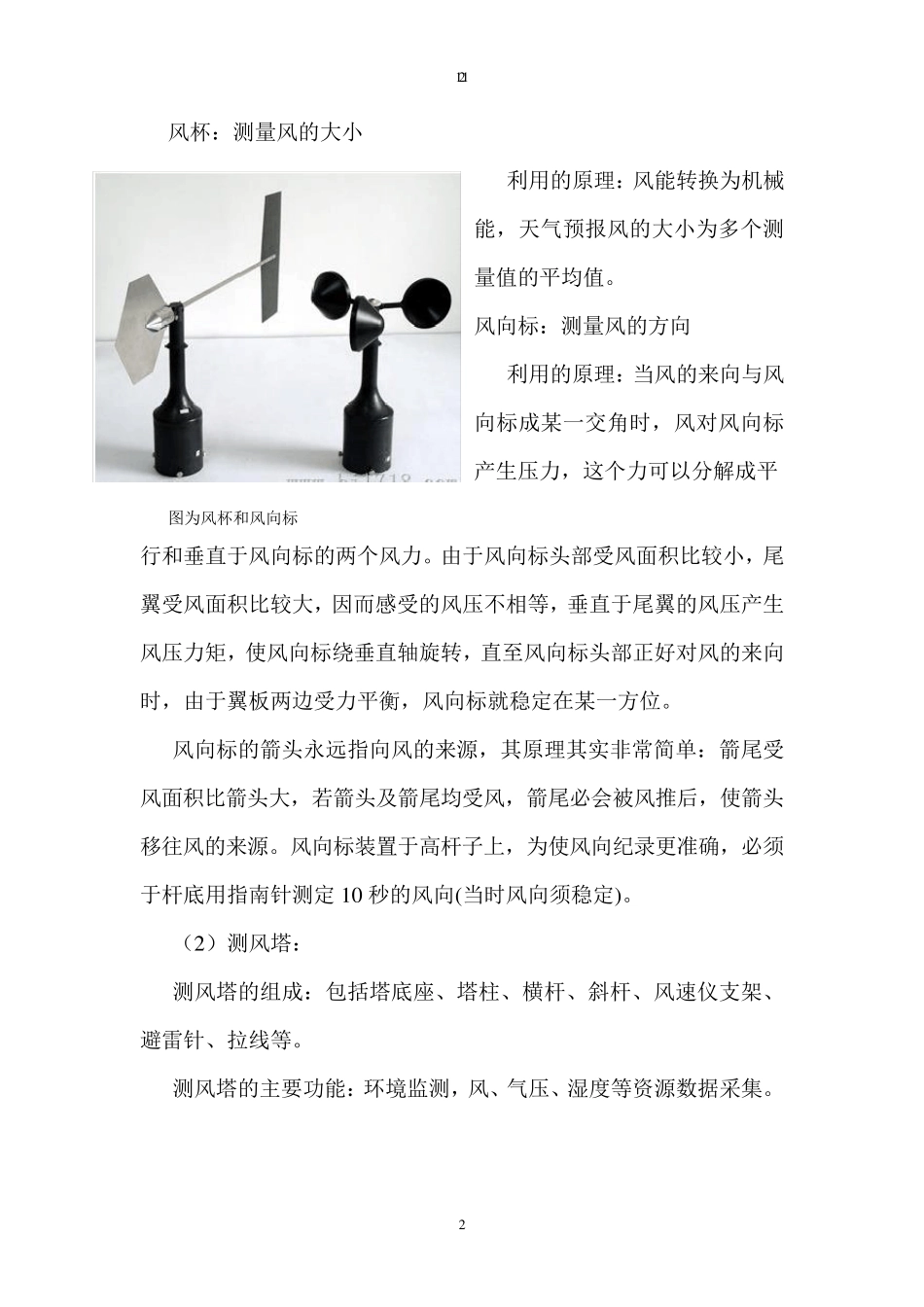

11 1 1 南京信息工程大学 气象仪器 实验(实习)报告 系 专业 班级 姓名 学号 一、风的测量 1、 测风的仪器有：测量风的仪器主要有 EL 型电接风向风速仪、EN 型系列测风数据处理仪、海岛自动测风站、轻便风向风速表、单翼风向传感器和风杯风速传感器等 （1）测风仪：测风设备由气象传感器、数据记录仪、电源系统、轻型百叶箱、野外防护箱和不锈钢支架等部分构成。风速风向等传感器为气象专用传感器，具有高精度高可靠性的特点。数据记录仪具有风能数据采集、实时时钟、风能数据定时存储、参数设定、友好的人机界面和标准通信功能。广泛应用于风电、气象、环保、机场、农林、水文、军事、仓储、科学研究等领域。 应用范围：可用于风能、气象，工业，农业，水文水利，环保，高速公路，机场和港口等 11 2 2 风杯：测量风的大小 利用的原理：风能转换为机械能，天气预报风的大小为多个测量值的平均值。 风向标：测量风的方向 利用的原理：当风的来向与风向标成某一交角时，风对风向标产生压力，这个力可以分解成平 图为风杯和风向标 行和垂直于风向标的两个风力。由于风向标头部受风面积比较小，尾翼受风面积比较大，因而感受的风压不相等，垂直于尾翼的风压产生风压力矩，使风向标绕垂直轴旋转，直至风向标头部正好对风的来向时，由于翼板两边受力平衡，风向标就稳定在某一方位。 风向标的箭头永远指向风的来源，其原理其实非常简单：箭尾受风面积比箭头大，若箭头及箭尾均受风，箭尾必会被风推后，使箭头移往风的来源。风向标装置于高杆子上，为使风向纪录更准确，必须于杆底用指南针测定 1 0 秒的风向(当时风向须稳定)。 （2 ）测风塔： 测风塔的组成：包括塔底座、塔柱、横杆、斜杆、风速仪支架、避雷针、拉线等。 测风塔的主要功能：环境监测，风、气压、湿度等资源数据采集。 1 1 3 3 为相应的仪器设备的安装做支撑。 优点：风荷载系数小，抗风能力强。塔身挡风面积小，利于采集数据准确客观，将实测数据和实际数据的差距降到最低。采集塔柱采用外法兰盘连接，螺栓受拉，不易破坏，钢绞线加固。塔柱正三角型布置,节约钢材,跟开小，占地面积小，节约土地资源，造价低廉(仅为角钢自立塔的1 /3 或更少)，选址便利，塔身自重轻，运输和安装便捷、建设工期短,塔型随风荷载曲线变化设计，线条流畅，遇罕遇风灾不易倒塌，安全系数高，设计符合国家钢结构设计规范和塔桅设计规程，结构安全可靠。 （3）、EL ...
