氢气发生器说明书

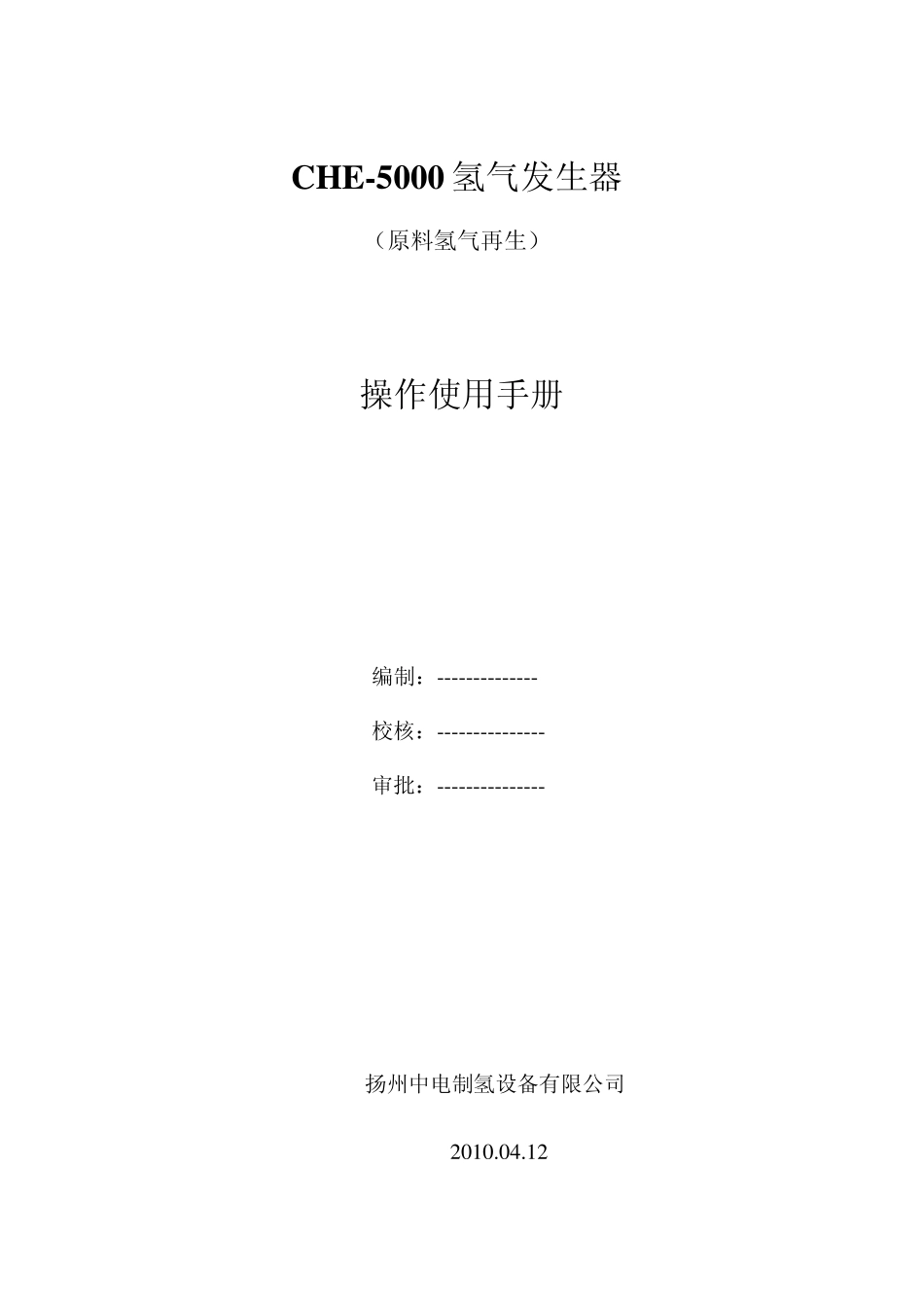

CHE-5000 氢气发生器 （原料氢气再生） 操作使用手册 编制：-------------- 校核：--------------- 审批：--------------- 扬州中电制氢设备有限公司 2 0 1 0 .0 4 .1 2 CHE-5000 型水电解制氢干燥设备使用说明书（CHE） 2 1、简述 1.1 、氢气的性质和用途： 氢是自然界分布最广的元素之一，它在地球上主要以化合状态存在于化合物中。在大气层中的含量却很低，仅有约 1ppm（体积比）。氢是最轻的气体。它的粘度最小，导热系数很高，化学活性、渗透性和扩散性强（扩散系数为 0.63cm2/s，约为甲烷的三倍），它是一种强的还原剂，可同许多物质进行不同程度的化学反应，生成各种类型的氢化物。 氢的着火、燃烧、爆炸性能是它的主要特性。氢含量范围在 4-75%（空气环境）、4.65-93.9%（氧气环境）时形成可爆燃气体，遇到明火或温度在 585℃以上时可引起燃爆。 压力水电解制出的氢气具有压力高（1.6或 3.2MPa）便于输送，纯度高（99.8%以上）可直接用于一般场合，还可以通过纯化（纯度提高到 99.999%）和干燥（露点提高到-40～-90℃）的后续加工，可以作为燃料、载气、还原或保护气、冷却介质，广泛应用于国民经济的各行各业。 1.2、水电解制氢原理： 利用电能使某电解质溶液分解为其他物质的单元装置称为电解池。 任何物质在电解过程中，在数量上的变化服从法拉第定律。法拉第定律指出：电解时，在电极上析出物质的数量，与通过溶液的电流强度和通电时间成正比；用相同的电量通过不同的电解质溶液时，各种溶液在两极上析出物质量与它的电化当量成正比，而析出 1克当量的任何物质都需要 1法拉第单位 96500库仑（26.8安培小时）的电量。水电解制氢符合法拉第电解定律， 即在标准状态下，阴极析出 1克分子的氢气，所需电量为 53.6A/h。经过换算，生产 1m3氢气（副产品 0.5m3氧气）所需电量2390Ah，原料水消耗 0.9kg。 CHE-5000 型水电解制氢干燥设备使用说明书（CHE） 3 将水电解为氢气和氧气的过程，其电极反应为: 阴 极: 2H2O + 2e → H2↑ + 2OH- 阳 极: 2OH- - 2e → H2O + 1/2O2↑ 总反应: 2H2O → 2H2↑ + O2↑ 由浸没在电解液中的一对电极，中间隔以防止气体渗透的隔膜而构成水电解池，通以一定电压（达到水的分解电压 1.23V和热平衡电压 1.47V以上）的直流电，水就发生电解。根据用户产量需求，使用多组水电解池组合，减小体积和增加产量，就形成水电解槽的压滤型组合结...
