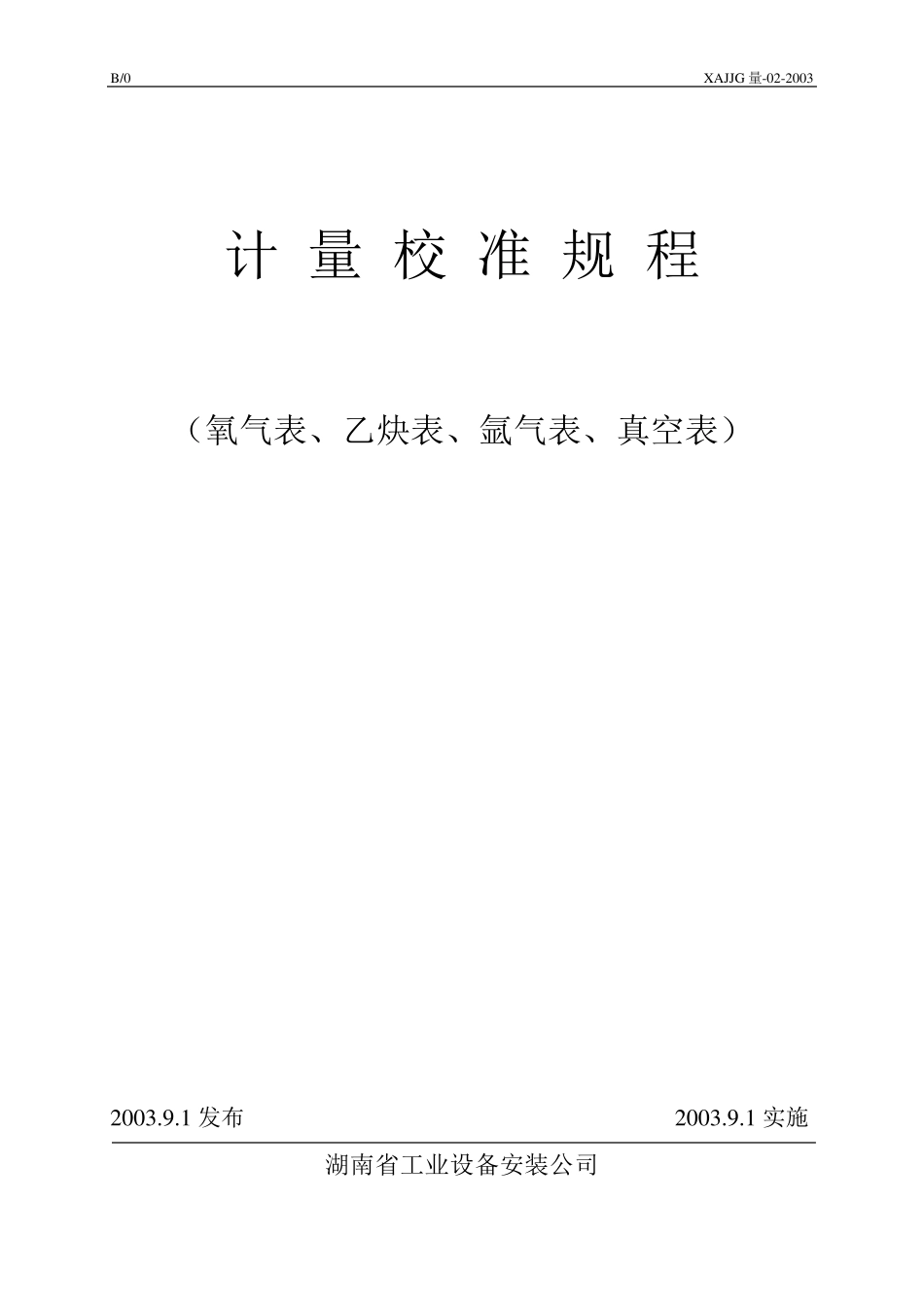

B/0 X AJJG 量-02-2003 计 量 校 准 规 程 （氧气表、乙炔表、氩气表、真空表） 2003.9.1 发布 2003.9.1 实施 湖南省工业设备安装公司 B/0 X AJJG 量-02-2003 修订说明 本计量校准规程《计量校准规程（氧气表、乙炔表、氩气表、真空表）》X AJJG03 量-02-2003 经公司工程管理部起草，总工程师审核批准，现予发布实施。该规程发布之日起，原规程予以作废，请各有关单位做好标识和更新工作。 二 O O 三年八月三十日 B/0 X AJJG 量-02-2003 本规程参照国家计量检定规程《弹簧管式一般压力表、压力真空表和真空表检定规程》制定。 1 范围 本规程适应于施工现场使用的工作氧气表、乙炔表、氩气表、真空表的自行校准。 2 工作原理 弹簧管在压力作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻度盘上指示出被测压力。 3 计量性能要求 3.1 准确度等级和允许误差 准确度等级（σ）：1、1.6（1.5）、2.5、4 级； 允许误差：测量上限值×（±）σ%。 使用中的1.5 级表允许误差按 1.6 级计算。 3.2 测量范围内，示值误差应不大于允许误差； 3.3 轻敲位移 轻敲表壳后，指针示值变动量应大于允许误差绝对值的1/2。 3.4 指针偏转平衡性 在测量范围内，指针偏转应平稳，无跳动和卡阻现象。 4 通用技术要求 （1） 压力表的零部件装配应牢固、无松动现象； （2） 新表涂层应均匀光洁，无明显剥脱现象， （3） 表上应有被测介质标识。氧-----天蓝色，乙炔----白 色，可 燃气体 ----红 色，惰 性气体 ----黑 色。氧气表还 必 须 标以 红 色“ 禁 油 ” 字 样 ； （4） 分 度盘上应有如 下标志 ：制造 单 位或 商 标；产品 名 称 ；计量单 位和数 字 ；计量器 具 制造 许可 证 标志 和编 号 ；准确度等级；出厂 编 号 。 （5） 表玻 璃 应无色透 明，不应有妨 碍 读 数 的缺 陷 和损 伤 。 B/0 X AJJG 量-02-2003 （6） 分度盘应平整光洁，各标志应清晰。 5 校准条件 5.1 标准器应经过计量监督机构或其授权单位检定，准确度等级应高于等于被校器具，量程应大于等于被校器具。 5.2 辅助设备 气源设备（压缩空气、氧气或乙炔）、三通、温开水及清水及容器等。气源压力不应超过标准器具和被校器具测量上限。 6 校准程序 6.1 外观检查 见4。 6.2 示值校验 三通进气端...
