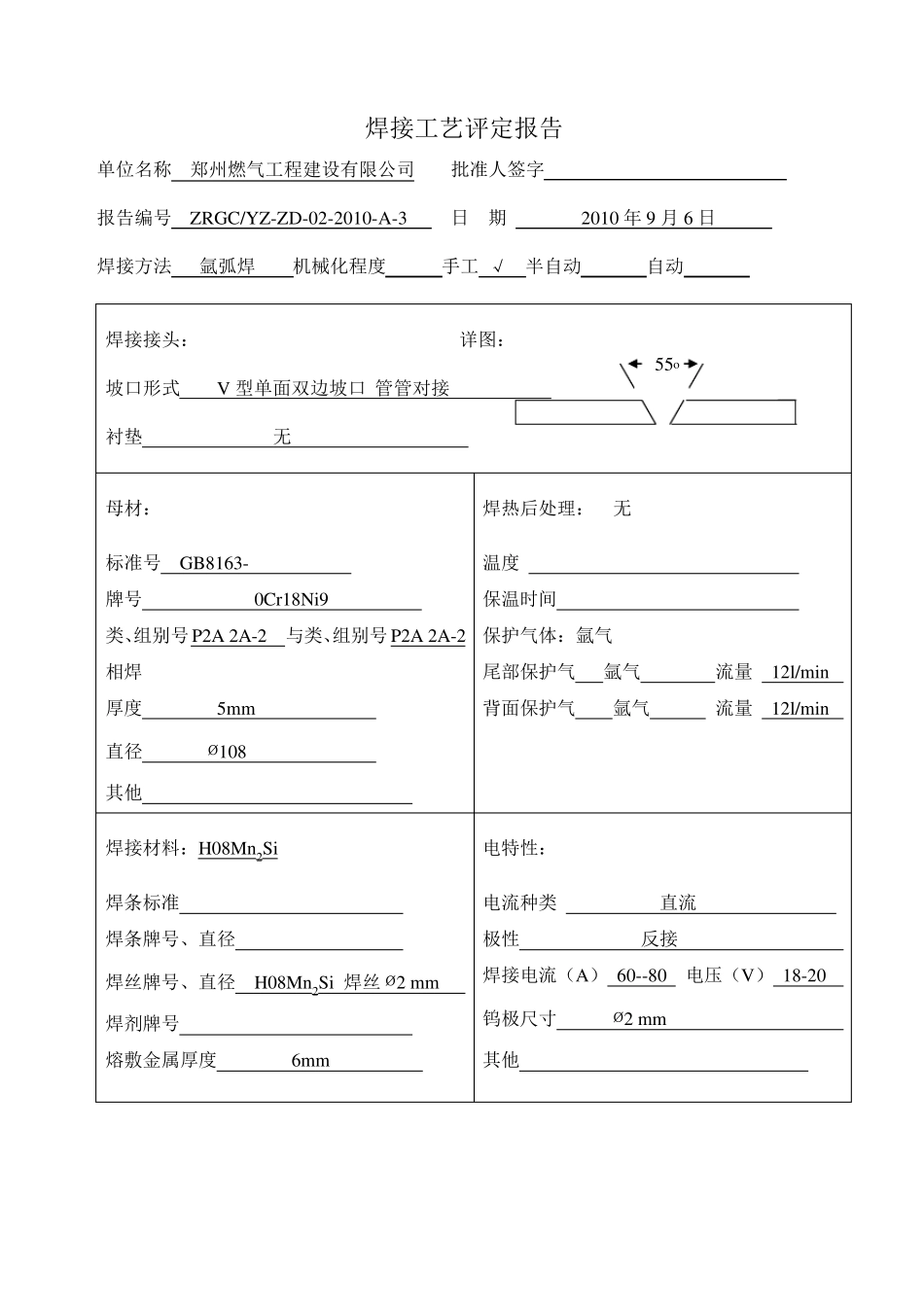

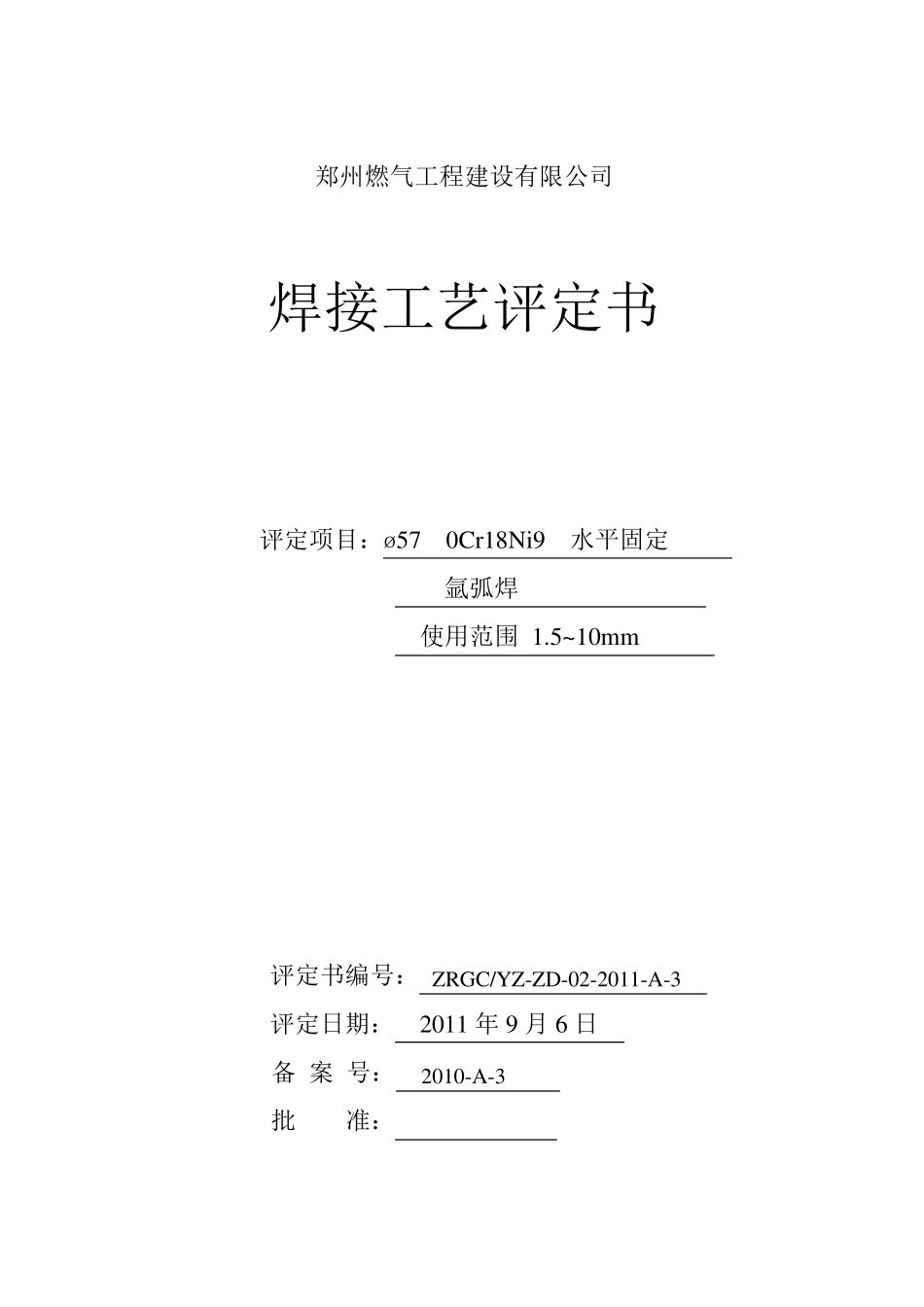

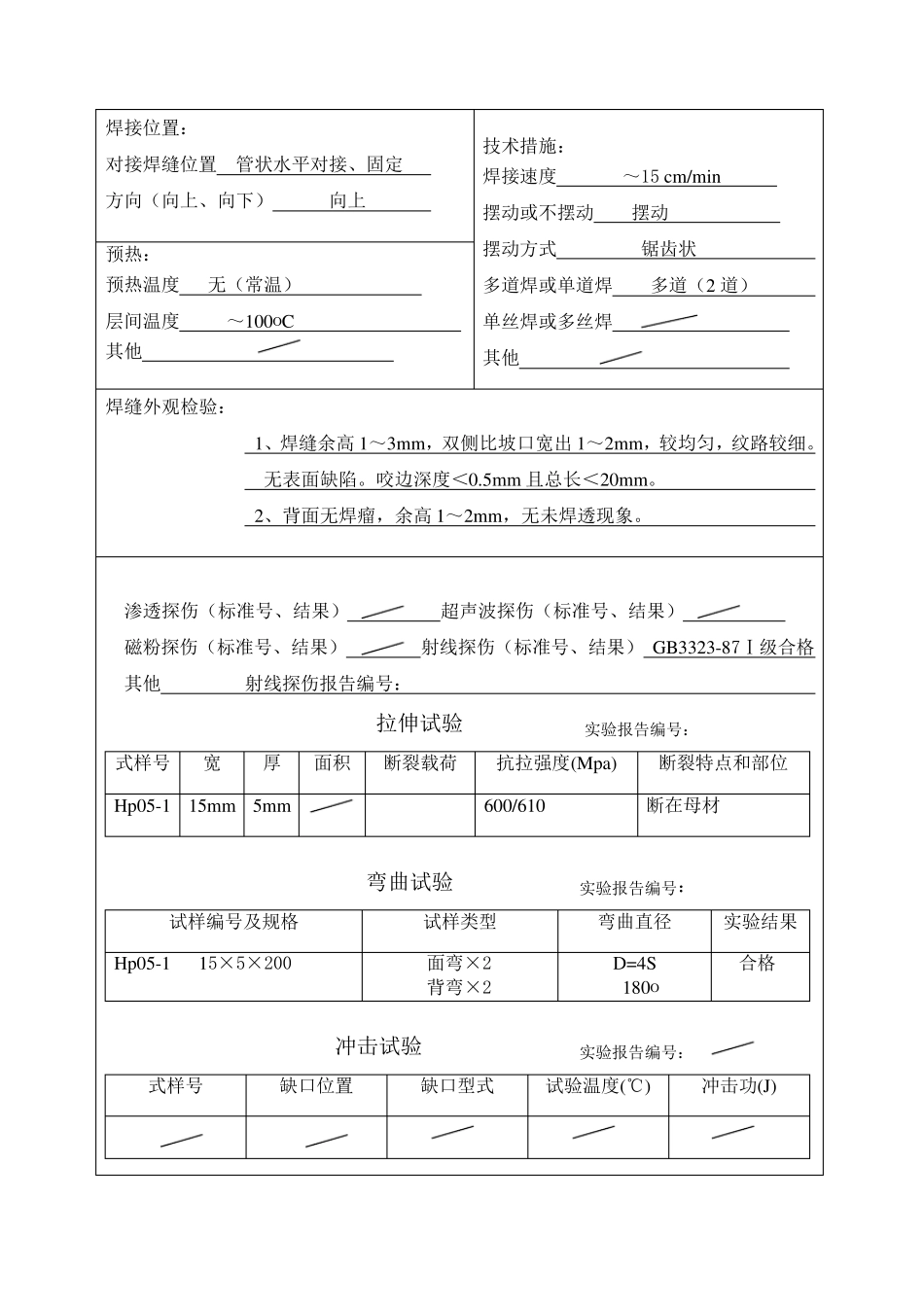

郑州燃气工程建设有限公司 焊接工艺评定书 评定项目:ø57 0Cr18Ni9 水 平 固 定 氩 弧 焊 使 用 范 围 1.5~ 10mm 评定书编 号 : ZRGC/YZ-ZD-02-2011-A-3 评定日 期 : 2011 年 9 月 6 日 备 案 号 : 2010-A-3 批 准 : 焊接工艺评定报告 单位名称 郑州燃气工程建设有限公司 批准人签字 报告编号 ZRGC/YZ-ZD-02-2010-A-3 日 期 2010 年9 月6 日 焊接方法 氩弧焊 机械化程度 手工 √ 半自动 自动 焊接接头: 详图: 55o 坡口形式 V 型单面双边坡口 管管对接 衬垫 无 母材: 标准号 GB8163- 牌号 0Cr18Ni9 类、组别号P2A 2A-2 与类、组别号P2A 2A-2 相焊 厚度 5mm 直径 ø108 其 他 焊热 后 处 理 : 无 温 度 保 温 时 间 保 护 气体 :氩气 尾 部 保 护 气 氩气 流 量 12l/min 背 面保 护 气 氩气 流 量 12l/min 焊接材料 :H08Mn2Si 焊条 标准 焊条 牌号、直径 焊丝 牌号、直径 H08Mn2Si 焊丝 ø2 mm 焊剂 牌号 熔 敷 金 属 厚度 6mm 电 特 性 : 电 流 种 类 直流 极 性 反 接 焊接电 流 ( A) 60--80 电 压 ( V) 18-20 钨 极 尺 寸 ø2 mm 其 他 焊 接 位 置 : 对 接 焊 缝 位 置 管 状 水 平 对 接 、 固 定 方 向 ( 向 上 、 向 下 ) 向 上 技 术 措 施 : 焊 接 速 度 ~ 15 cm/min 摆 动 或 不 摆 动 摆 动 摆 动 方 式 锯 齿 状 多 道 焊 或 单 道 焊 多 道 ( 2 道 ) 单 丝 焊 或 多 丝 焊 其 他 预 热 : 预 热 温 度 无 ( 常 温 ) 层 间 温 度 ~ 100OC 其 他 焊 缝 外 观 检 验 : 1、 焊 缝 余 高 1~ 3mm, 双 侧 比 坡 口 宽 出 1~ 2mm, 较 均 匀 , 纹 路 较 细 。 无 表 面 缺 陷 。 咬 边 深 度 < 0.5mm 且 总 长 < 20mm。 2、 背 面 无 焊 瘤 , 余 高 1~ 2mm, 无 未 焊 透 现 象 。 渗 透 探 伤 ( 标 准 号 、 结 果 ) 超 声 波 探 伤 ( 标 准 号 、 结 果 ) 磁 粉 探 伤 ( 标 准 号 、 结 果 ) 射 线 探 伤 ( 标 准 号 、 结 果 ) GB3323-87Ⅰ 级 合 格 其 他 射 线 探 伤 报 ...
