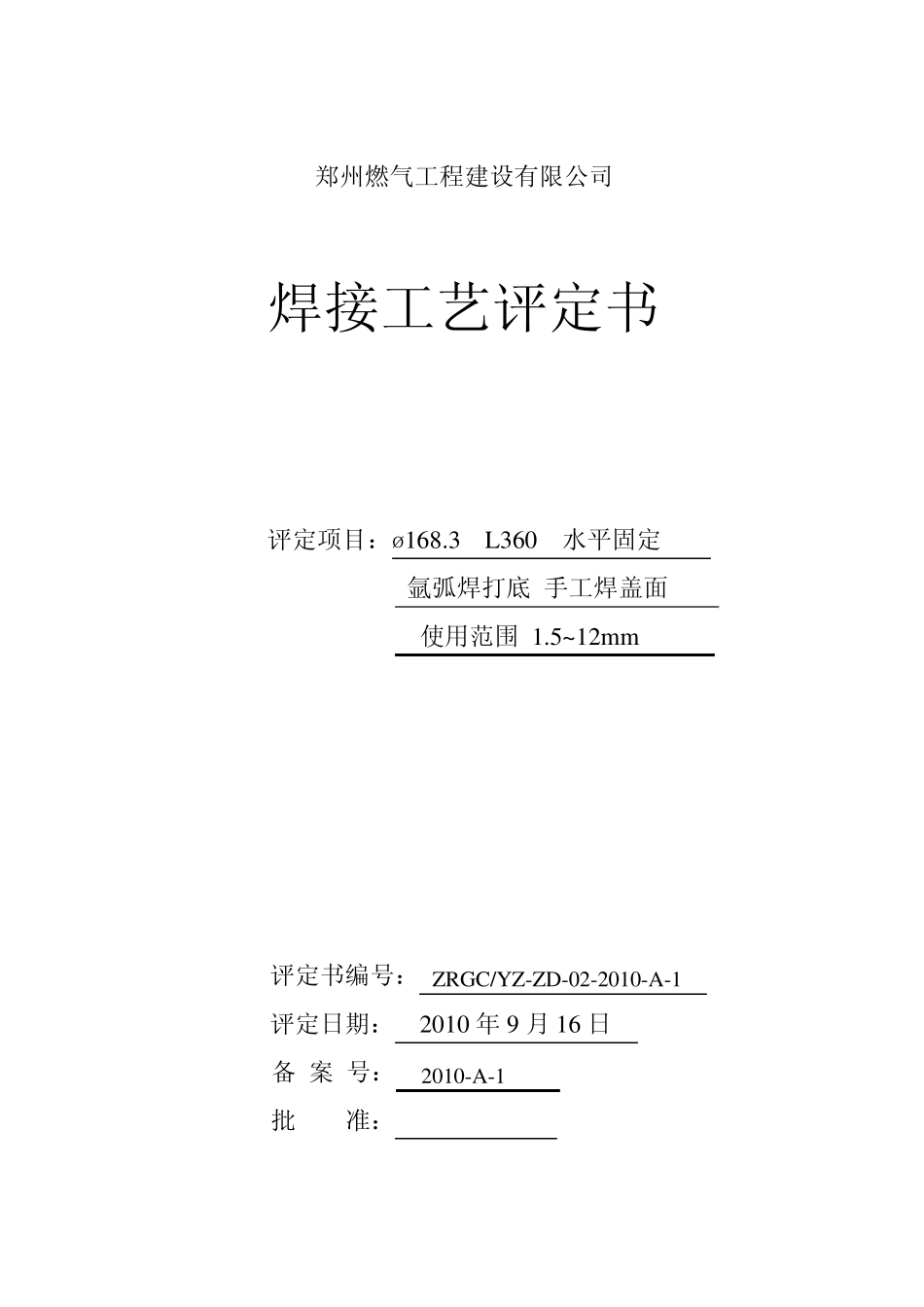

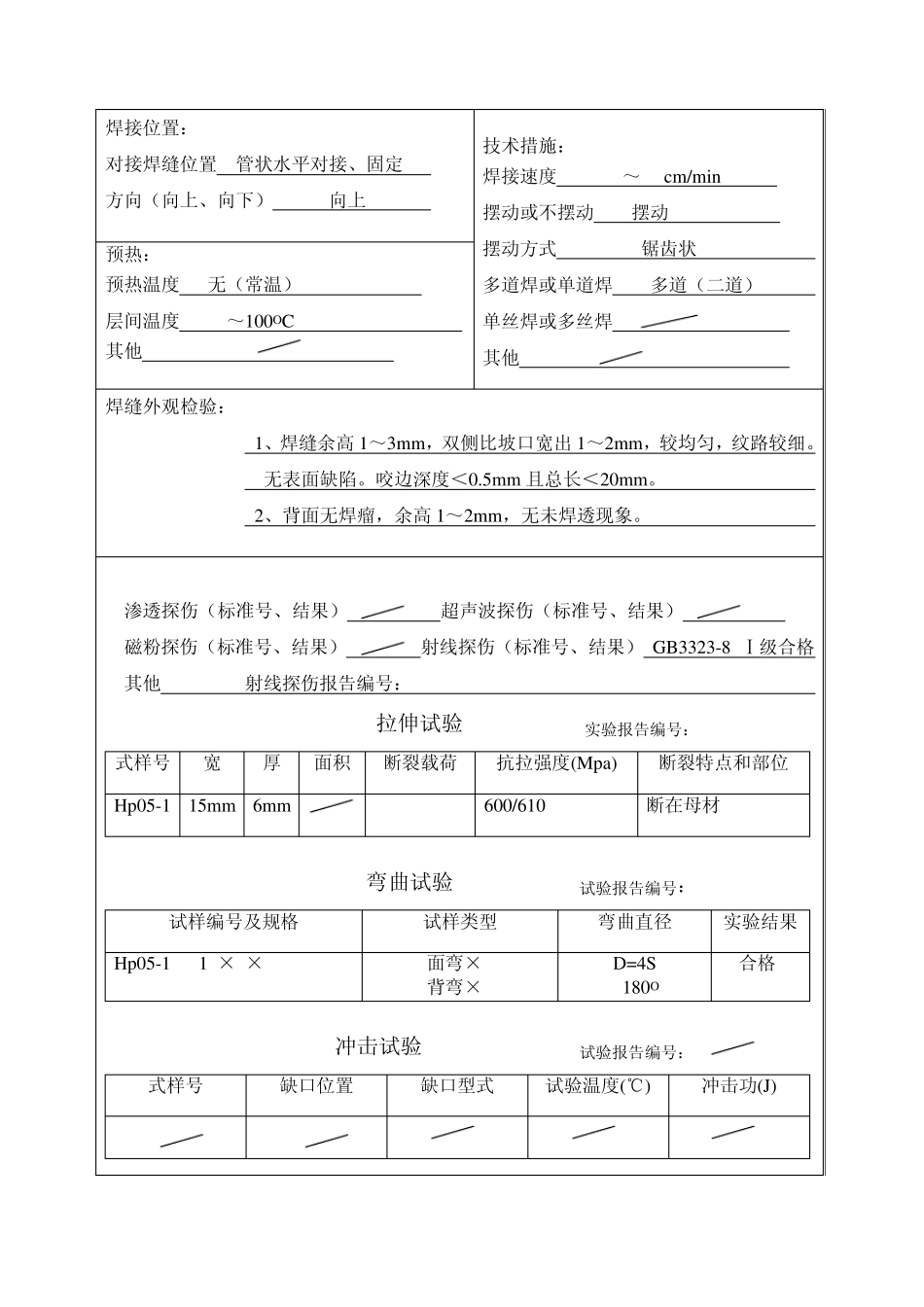

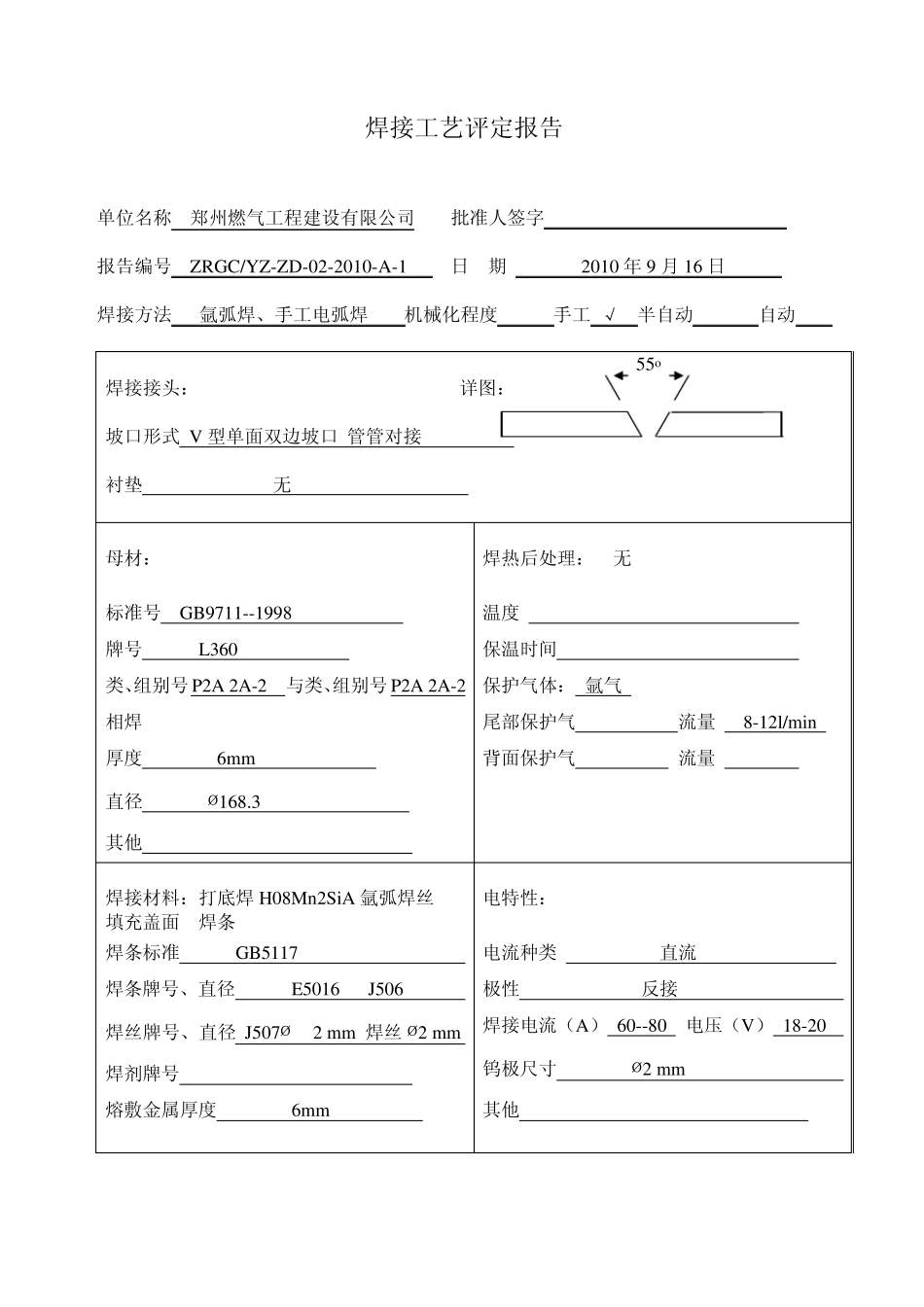

郑州燃气工程建设有限公司 焊接工艺评定书 评定项目：ø168.3 L360 水 平 固 定 氩 弧 焊打 底 手 工焊盖 面 使 用 范 围 1.5~12mm 评定书编 号 ： ZRGC/YZ-ZD-02-2010-A-1 评定日 期 ： 2010 年 9 月 16 日 备 案 号 ： 2010-A-1 批 准 ： 焊接工艺评定报告 单位名称 郑州燃气工程建设有限公司 批准人签字 报告编号 ZRGC/YZ-ZD-02-2010-A-1 日 期 2010 年9 月16 日 焊接方法 氩弧焊、手工电弧焊 机械化程度 手工 √ 半自动 自动 55o 焊接接头： 详图： 坡口形式 V 型单面双边坡口 管管对接 衬垫 无 母材： 标准号 GB9711--1998 牌号 L360 类、组别号P2A 2A-2 与类、组别号P2A 2A-2 相焊 厚度 6mm 直径 ø168.3 其 他 焊热 后 处 理 ： 无 温 度 保 温 时 间 保 护 气体 ： 氩气 尾 部 保 护 气 流 量 8-12l/min 背 面保 护 气 流 量 焊接材料 ：打 底 焊H08Mn2SiA 氩弧焊丝 填 充 盖 面 焊条 焊条 标准 GB5117 焊条 牌号、直径 E5016 J506 焊丝 牌号、直径 J507ø3.2 mm 焊丝 ø2 mm 焊剂 牌号 熔 敷 金 属 厚度 6mm 电特 性 ： 电流 种 类 直流 极 性 反 接 焊接电流 （ A） 60--80 电压 （ V） 18-20 钨 极 尺 寸 ø2 mm 其 他 焊接位置： 对接焊缝位置 管状水平对接、固定 方向（向上、向下） 向上 技术措施： 焊接速度 ～15 cm/min 摆动或不摆动 摆动 摆动方式 锯齿状 多道焊或单道焊 多道（二道） 单丝焊或多丝焊 其他 预热： 预热温度 无（常温） 层间温度 ～100OC 其他 焊缝外观检验： 1、焊缝余高 1～3mm，双侧比坡口宽出 1～2mm，较均匀，纹路较细。 无表面缺陷。咬边深度＜0.5mm 且总长＜20mm。 2、背面无焊瘤，余高 1～2mm，无未焊透现象。 渗透探伤（标准号、结果） 超声波探伤（标准号、结果） 磁粉探伤（标准号、结果） 射线探伤（标准号、结果） GB3323-87Ⅰ级合格 其他 射线探伤报告编号： 拉伸试验 实验报告编号： 式样号 宽 厚 面积 断裂载荷 抗拉强度(Mpa) 断裂特点和部位 Hp05-1 15mm 6mm 600/610 断在母材 弯曲试验 试验报告编号： 试样编号及规格 试样类型 弯曲直径 实验结果 Hp05-1 15×6×200 面弯×2 背弯×2 D=4S 180O 合格 冲击试验 试验报告编号： 式样号 ...
