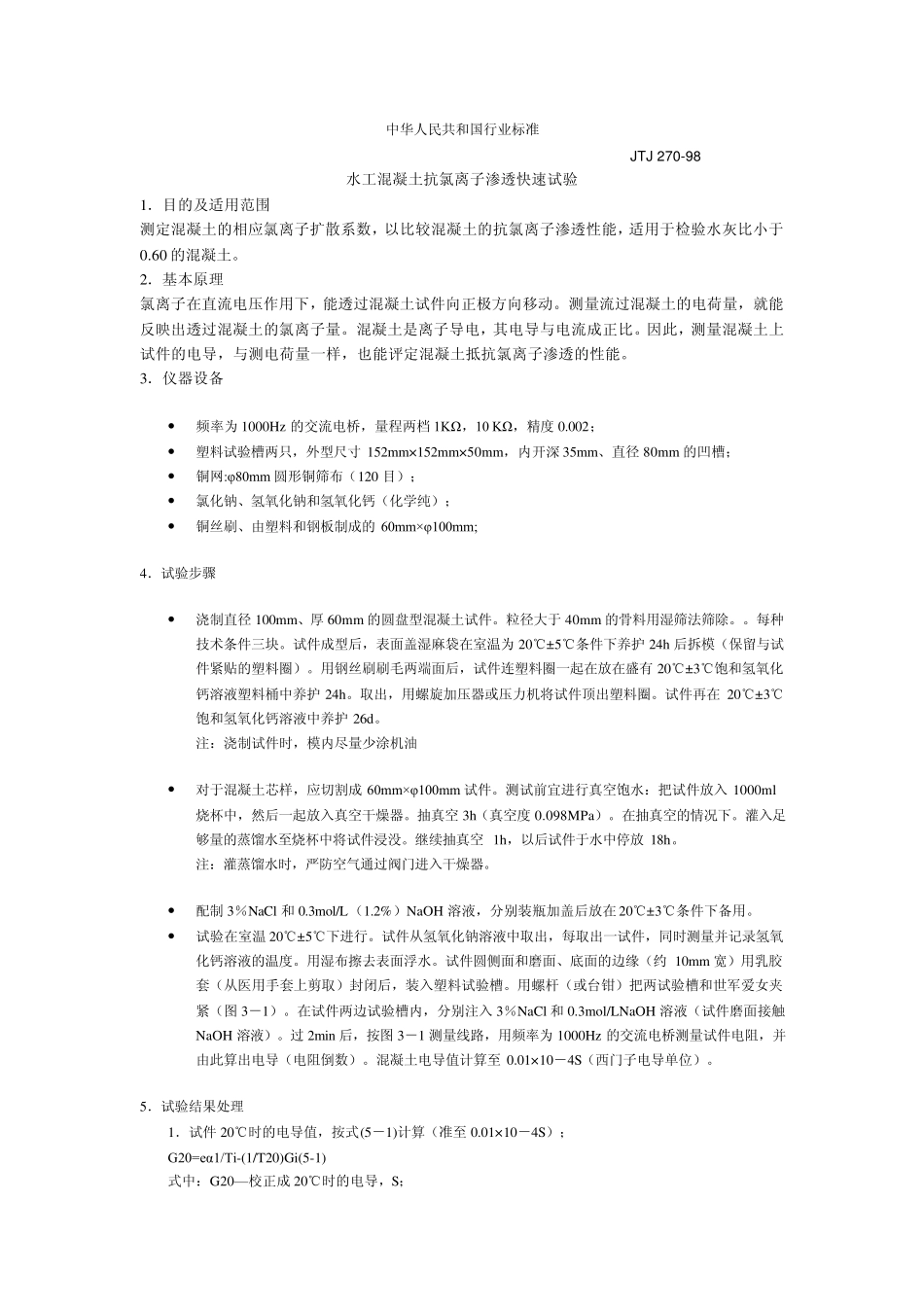

中华人民共和国行业标准 JTJ 270-98 水工混凝土抗氯离子渗透快速试验 1．目的及适用范围 测定混凝土的相应氯离子扩散系数，以比较混凝土的抗氯离子渗透性能，适用于检验水灰比小于0.60 的混凝土。 2．基本原理 氯离子在直流电压作用下，能透过混凝土试件向正极方向移动。测量流过混凝土的电荷量，就能反映出透过混凝土的氯离子量。混凝土是离子导电，其电导与电流成正比。因此，测量混凝土上试件的电导，与测电荷量一样，也能评定混凝土抵抗氯离子渗透的性能。 3．仪器设备 频率为 1000Hz 的交流电桥，量程两档 1KΩ，10 KΩ，精度 0.002； 塑料试验槽两只，外型尺寸 152mm×152mm×50mm，内开深 35mm、直径 80mm 的凹槽； 铜网:φ80mm 圆形铜筛布（120 目）； 氯化钠、氢氧化钠和氢氧化钙（化学纯）； 铜丝刷、由塑料和钢板制成的 60mm×φ100mm; 4．试验步骤 浇制直径 100mm、厚60mm 的圆盘型混凝土试件。粒径大于 40mm 的骨料用湿筛法筛除。。每种技术条件三块。试件成型后，表面盖湿麻袋在室温为 20℃±5℃条件下养护 24h 后拆模（保留与试件紧贴的塑料圈）。用钢丝刷刷毛两端面后，试件连塑料圈一起在放在盛有 20℃±3℃饱和氢氧化钙溶液塑料桶中养护 24h。取出，用螺旋加压器或压力机将试件顶出塑料圈。试件再在 20℃±3℃饱和氢氧化钙溶液中养护 26d。 注：浇制试件时，模内尽量少涂机油 对于混凝土芯样，应切割成 60mm×φ100mm 试件。测试前宜进行真空饱水：把试件放入 1000ml烧杯中，然后一起放入真空干燥器。抽真空 3h（真空度 0.098MPa）。在抽真空的情况下。灌入足够量的蒸馏水至烧杯中将试件浸没。继续抽真空 1h，以后试件于水中停放 18h。 注：灌蒸馏水时，严防空气通过阀门进入干燥器。 配制3％NaCl 和 0.3mol/L（1.2%）NaOH 溶液，分别装瓶加盖后放在 20℃±3℃条件下备用。 试验在室温20℃±5℃下进行。试件从氢氧化钠溶液中取出，每取出一试件，同时测量并记录氢氧化钙溶液的温度。用湿布擦去表面浮水。试件圆侧面和磨面、底面的边缘（约 10mm 宽）用乳胶套（从医用手套上剪取）封闭后，装入塑料试验槽。用螺杆（或台钳）把两试验槽和世军爱女夹紧（图 3－1）。在试件两边试验槽内，分别注入 3％NaCl 和 0.3mol/LNaOH 溶液（试件磨面接触NaOH 溶液）。过 2min 后，按图 3－1 测量线路，用频率为 1000Hz 的交流电桥...
