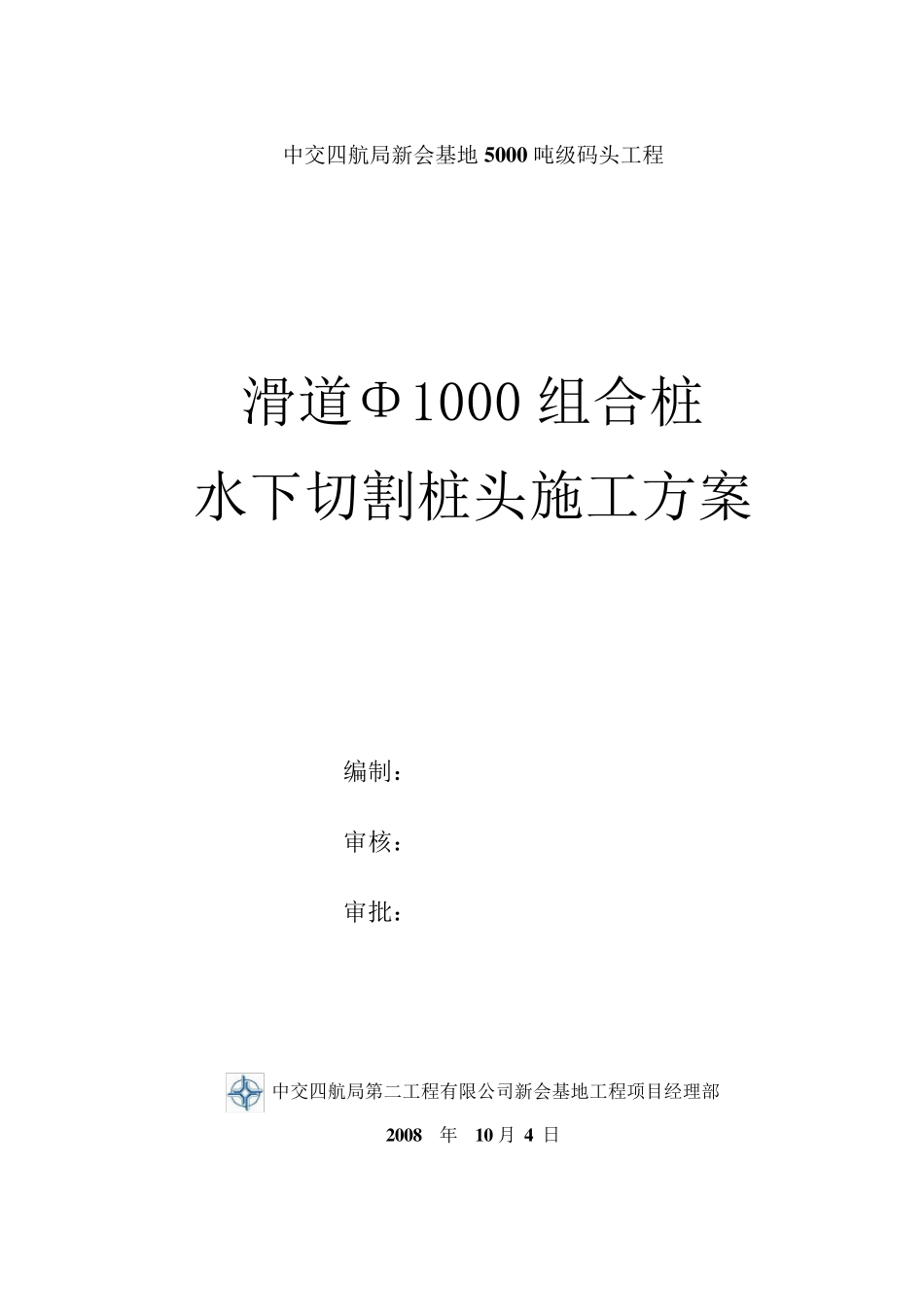

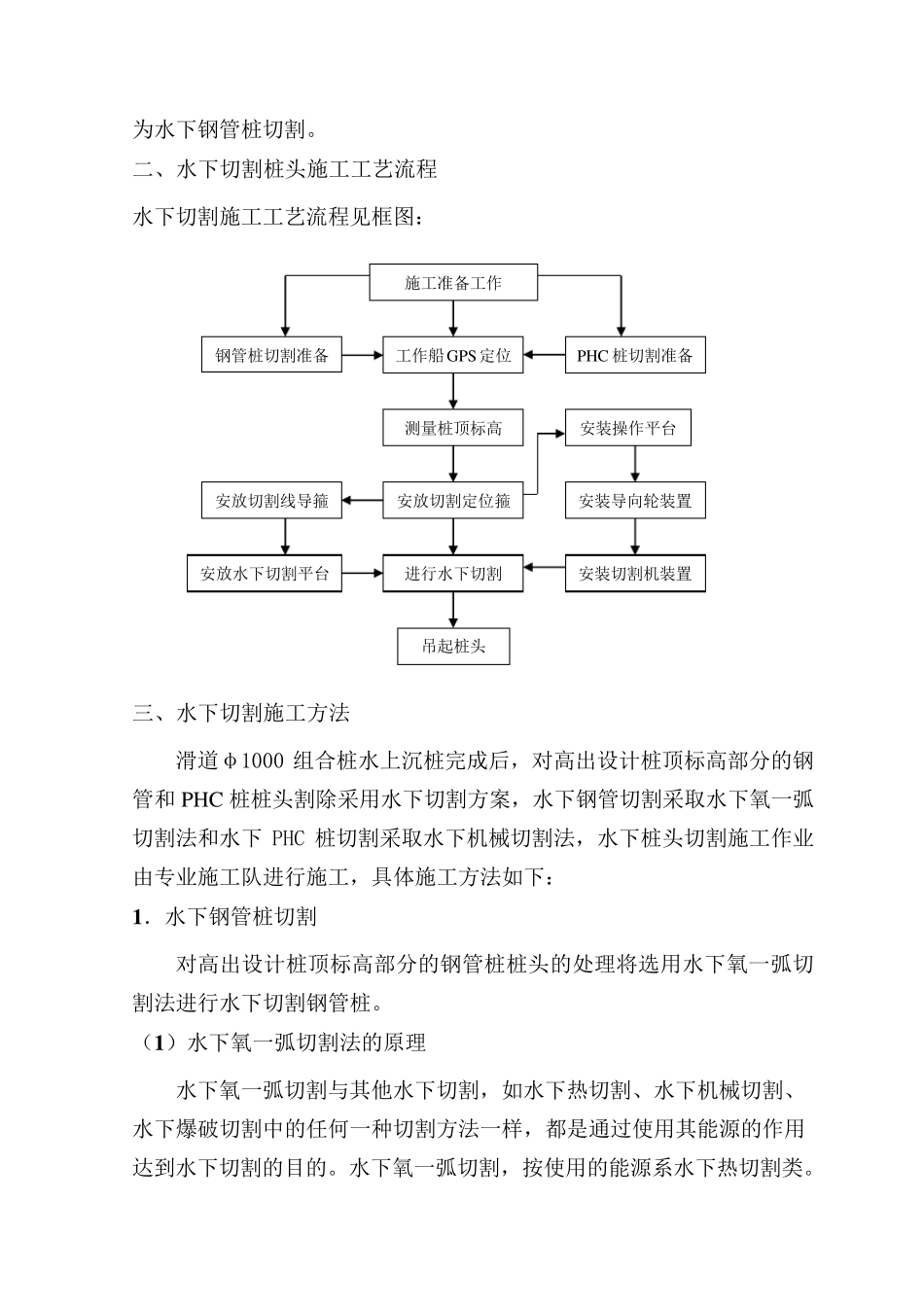

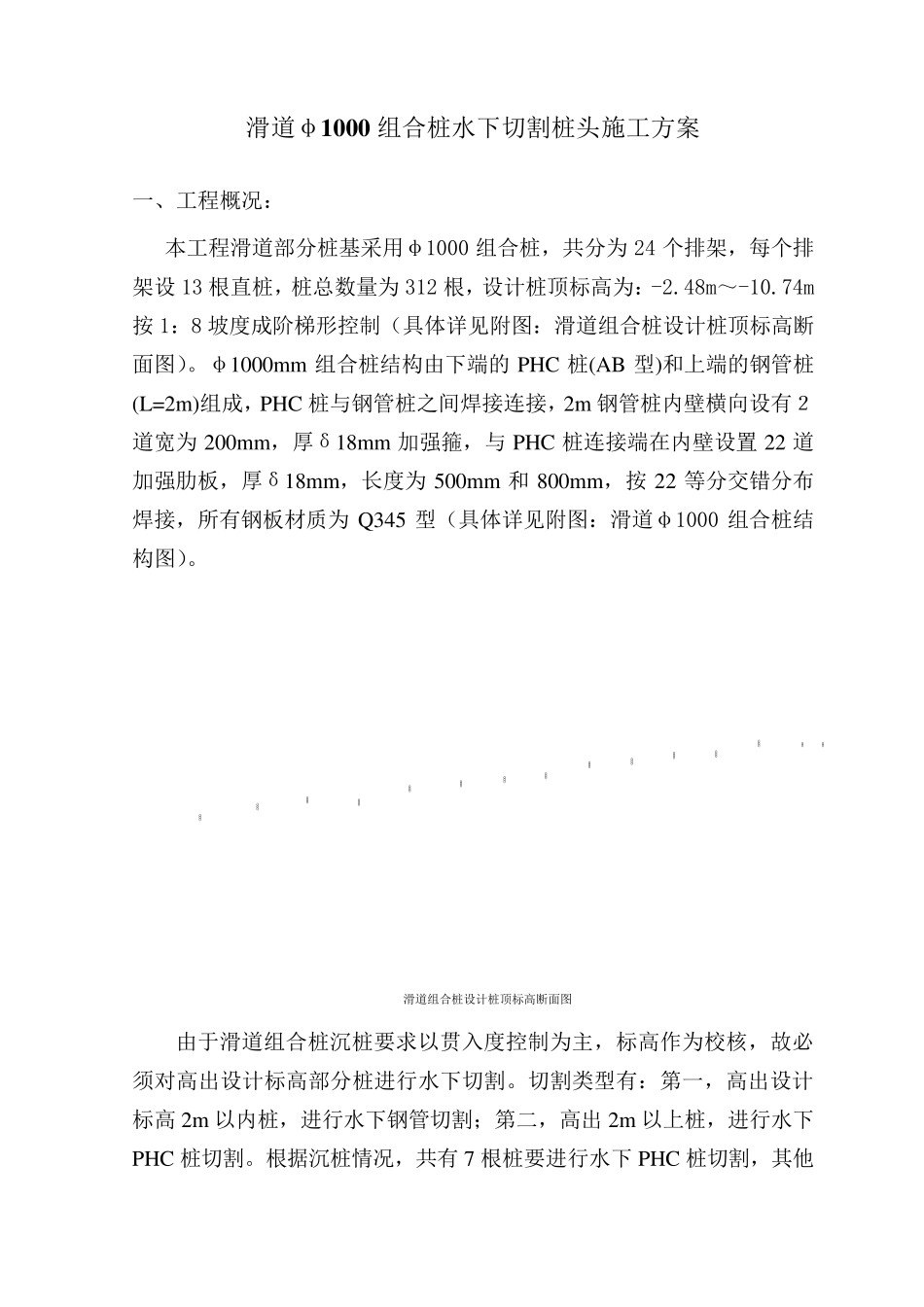

中交四航局新会基地5 0 0 0 吨级码头工程 滑道Φ1000 组合桩 水下切割桩头施工方案 编制: 审核: 审批: 中交四航局第二工程有限公司新会基地工程项目经理部 2 0 0 8 年 1 0 月 4 日 滑道φ1 0 0 0 组合桩水下切割桩头施工方案 一、工程概况: 本工程滑道部分桩基采用φ1000 组合桩,共分为24 个排架,每个排架设13 根直桩,桩总数量为312 根,设计桩顶标高为:-2.48m~-10.74m按1:8 坡度成阶梯形控制(具体详见附图:滑道组合桩设计桩顶标高断面图)。φ1000mm 组合桩结构由下端的PHC 桩(AB 型)和上端的钢管桩(L=2m)组成,PHC 桩与钢管桩之间焊接连接,2m 钢管桩内壁横向设有2道宽为200mm,厚δ18mm 加强箍,与PHC 桩连接端在内壁设置 22 道加强肋板,厚δ18mm,长度为500mm 和800mm,按22 等分交错分布焊接,所有钢板材质为Q345 型(具体详见附图:滑道φ1000 组合桩结构图)。 由于滑道组合桩沉桩要求以贯入度控制为主,标高作为校核,故必须对高出设计标高部分桩进行水下切割。切割类型有:第一,高出设计标高2m 以内桩,进行水下钢管切割;第二,高出 2m 以上桩,进行水下PHC 桩切割。根据沉桩情况,共有7 根桩要进行水下PHC 桩切割,其他0000000000000000000000000000000000000000000滑道组合桩设计桩顶标高断面图为水下钢管桩切割。 二、水下切割桩头施工工艺流程 水下切割施工工艺流程见框图: 三、水下切割施工方法 滑道φ1000 组合桩水上沉桩完成后,对高出设计桩顶标高部分的钢管和 PHC 桩桩头割除采用水下切割方案,水下钢管切割采取水下氧一弧切割法和水下PHC 桩切割采取水下机械切割法,水下桩头切割施工作业由专业施工队进行施工,具体施工方法如下: 1 .水下钢管桩切割 对高出设计桩顶标高部分的钢管桩桩头的处理将选用水下氧一弧切割法进行水下切割钢管桩。 (1 )水下氧一弧切割法的原理 水下氧一弧切割与其他水下切割,如水下热切割、水下机械切割、水下爆破切割中的任何一种切割方法一样,都是通过使用其能源的作用达到水下切割的目的。水下氧一弧切割,按使用的能源系水下热切割类。 施工准备工作 工作船GPS定位 测量桩顶标高 安放切割线导箍 吊起桩头 进行水下切割 PHC 桩切割准备 钢管桩切割准备 安装操作平台 安放水下切割平台 安放切割定位箍 安装导向轮装置 安装切割机装置 水 下 氧 一 弧 切 割 工 作 原 理 : 就...
