水冷高压静置无功发生装置SVG现场施工安装作业指导书

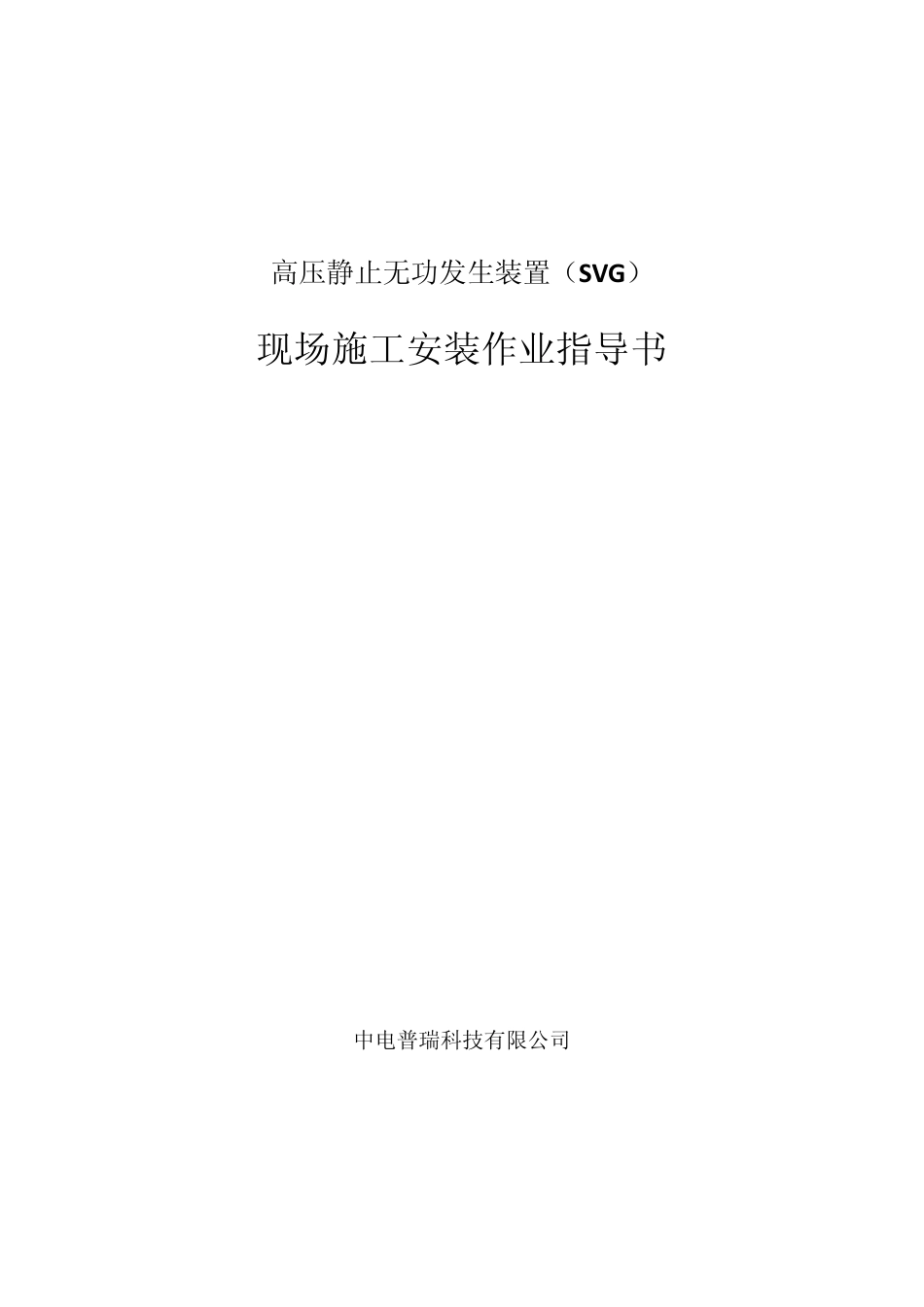

水冷高压静置无功发生装置SVG现场施工安装作业指导书_第1页
1/19
水冷高压静置无功发生装置SVG现场施工安装作业指导书_第2页
2/19
水冷高压静置无功发生装置SVG现场施工安装作业指导书_第3页
3/19
高压静止无功发生装置(SVG) 现场施工安装作业指导书 中电普瑞科技有限公司1 . 概述 1.1.  目的 本现场作业指导书主要针对高压静止无功发生装置(以下简称SVG)换流链和水冷系统的施工作业进行规范,以保证SVG 施工质量标准化管理。以作为施工安装的指南。 1.2.  一次设备 SVG 装置主要有高压断路器、隔离开关、电流互感器、电压互感器、电抗器、软起电阻、避雷器、换流链、水冷系统等电气设备和SVG 调节监控与控制保护系统构成。 蒙东开鲁 500kV 变电工程配套 2 套 35kV 60MVar SVG,每一套 SVG 主要由 3相换流链、电流采集箱、水冷系统、控保系统及户外一次设备等组成。每相换流链配置一台电流采集箱,即每一套 SVG 配置3 台电流采集箱;每相换流链配置一套水冷系统,即每一套 SVG 配置3 套水冷系统; 2. SVG 工程工作流程: 3 . 施工准备 3.1.  现场人员标准3.1.1 具备必要的电气知识,并经安规考试合格。 3.1.2 进入工作现场,着装符合要求、戴好安全帽。 3.1.3 工作中互相关心施工安全,杜绝违章行为,知道工作地点、工作任务,知道临近带电部位和现场的安全措施。 3.1.4 工作班成员要服从工作负责人的安排。人员精神状态良好。 3.2.  SVG 图纸、资料收集3.2.1 施工前了解设备和现场情况 3.2.2 了解相关电气规范标准 3.2.3 收集设备出厂使用说明书和有关图纸 3.3.  工器具、材料、备品备件准备齐全3.4.  现场三项措施及危险点分析工作3.4.1 制定安全措施 3.4.2 制定组织措施 3.4.3 制定技术措施 3.4.4 危险点的分析与预控 3.5.  编写作业指导书,填写工作票 4. 管理人员及安全质量监督标准 4.1 检查现场安全措施正确、齐全。 4.2 检查工作班人员精神状态良好。 4.3 检查工作班已进行现场安全注意事项交待。 4.4 检查现场工作是否标准、规范,作业有无违章现象。 4.5 监督工作负责人是否履行职责。 4.6 检查工作负责人是否进行了工作作业书的宣读、工作人员对作业工作书内容是否清楚。 4.7 检查工作人员是否按作业指导书和工作票开展安装工作。 4.8 检查现场工器具是否摆放整齐、是否合理使用工器具 。 5. SVG 安装 5.1.  适用范围每一套 SVG 装置主要包括 3 相换流链、电流采集箱、水冷系统、控保系统 4部分。 换流链由框架、链节、水管、连接铜排、电缆和电流采集箱等部件组成。每相换流链框架部...
