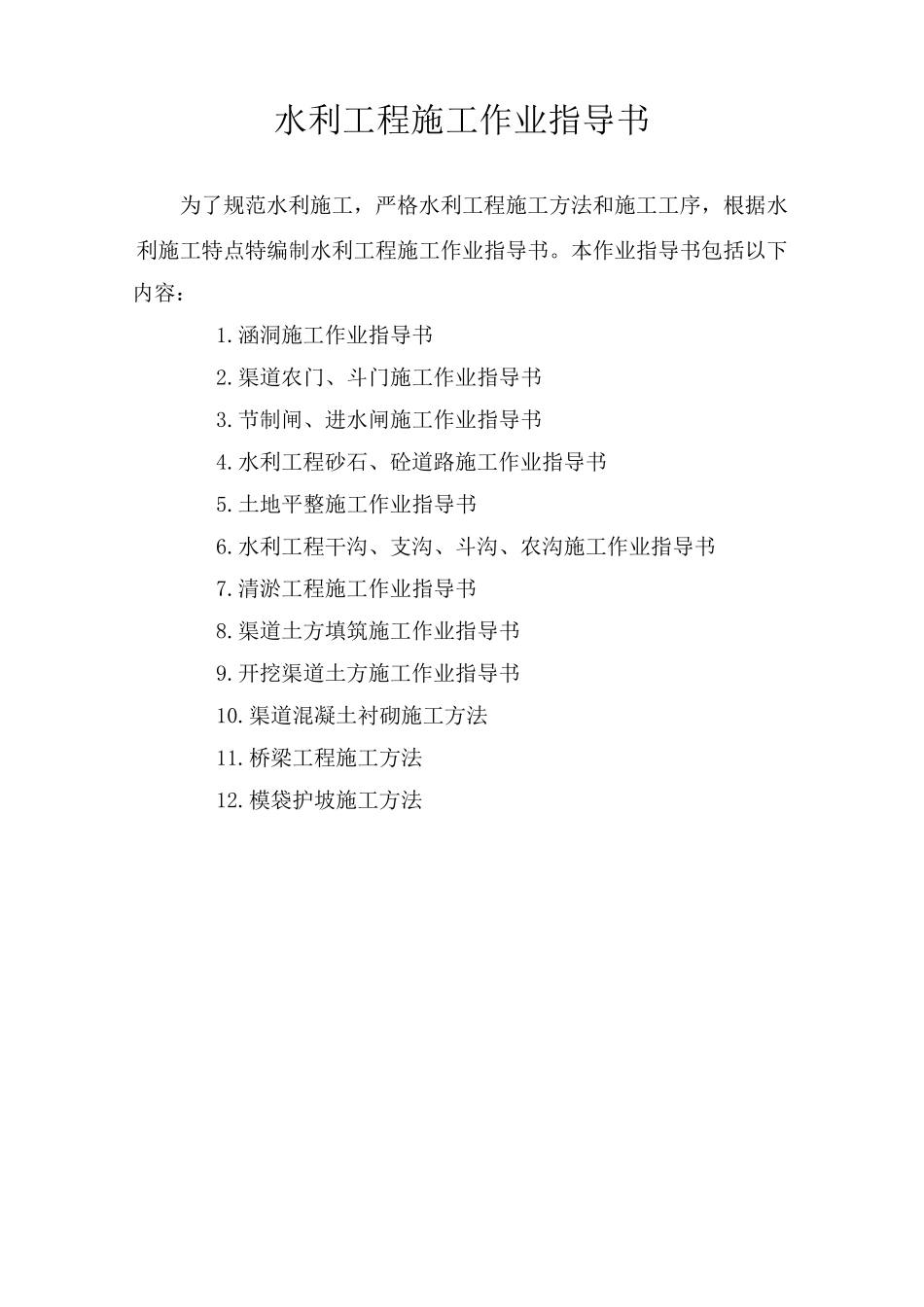

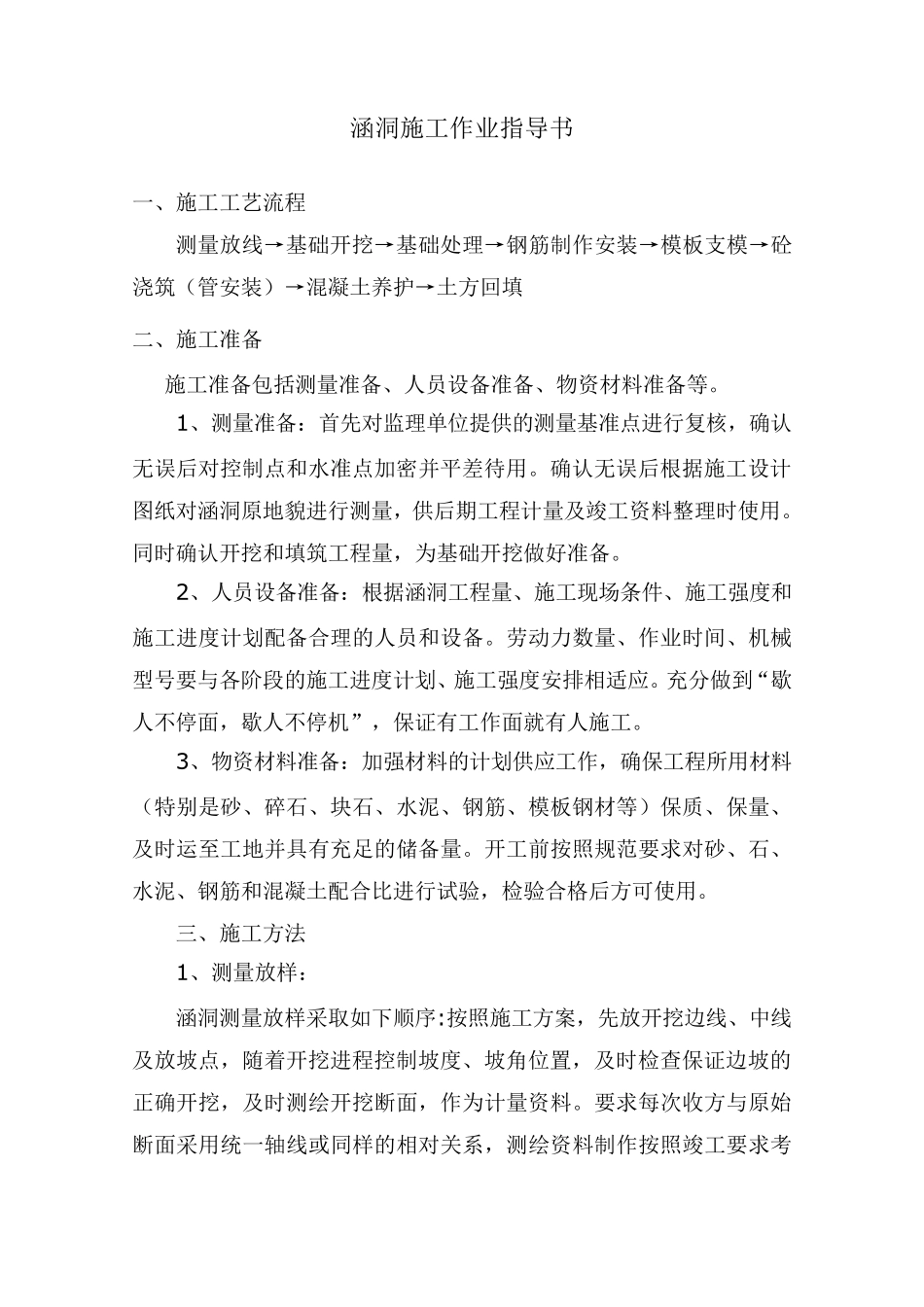

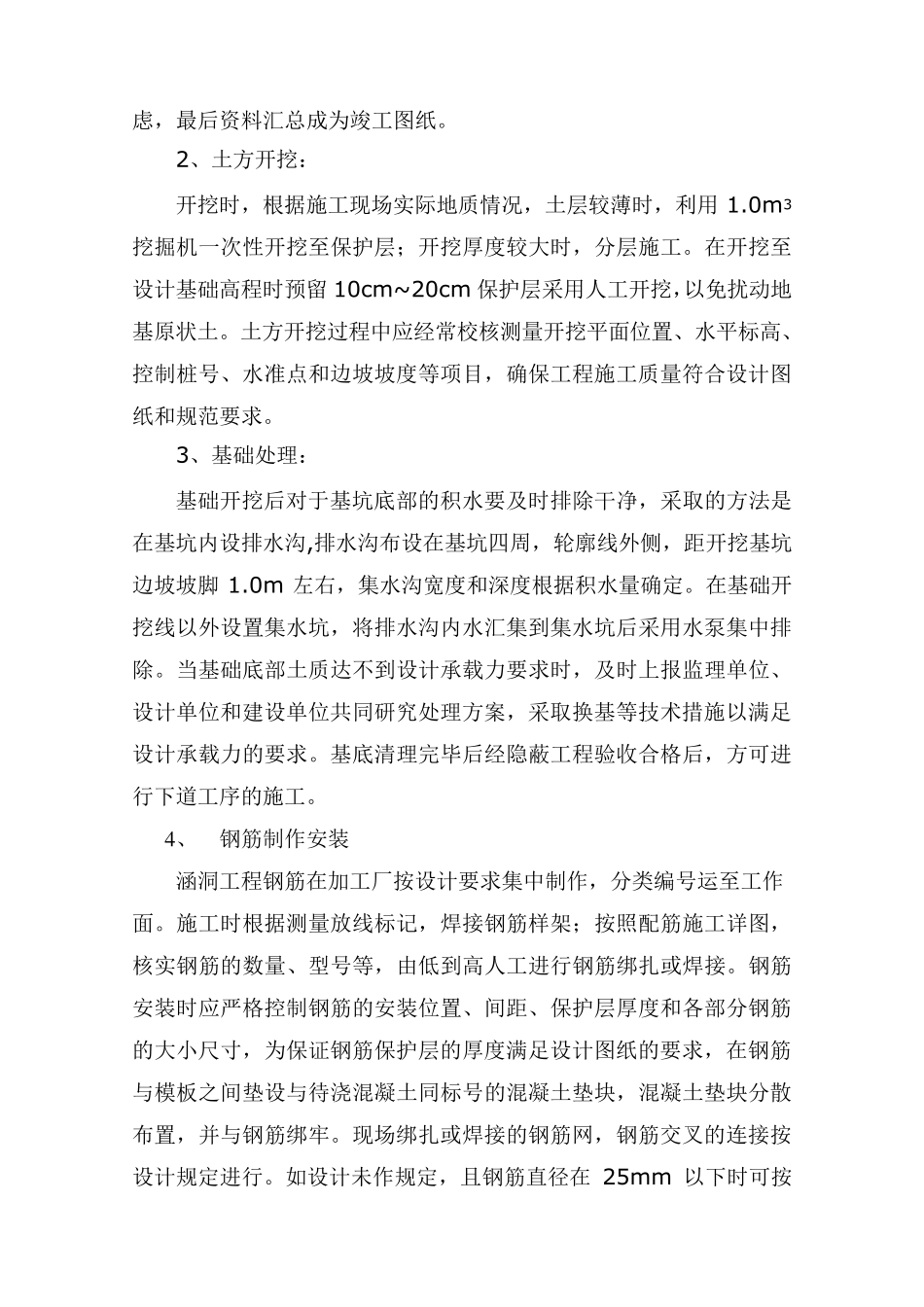

水利工程施工作业指导书 为了规范水利施工，严格水利工程施工方法和施工工序，根据水利施工特点特编制水利工程施工作业指导书。本作业指导书包括以下 内容： 1.涵洞施工作业指导书 2.渠道农门、斗门施工作业指导书 3.节制闸、进水闸施工作业指导书 4.水利工程砂石、砼道路施工作业指导书 5.土地平整施工作业指导书 6.水利工程干沟、支沟、斗沟、农沟施工作业指导书 7.清淤工程施工作业指导书 8.渠道土方填筑施工作业指导书 9.开挖渠道土方施工作业指导书 10.渠道混凝土衬砌施工方法 11.桥梁工程施工方法 12.模袋护坡施工方法 涵洞施工作业指导书 一、施工工艺流程 测量放线→基础开挖→基础处理→钢筋制作安装→模板支模→砼浇筑（管安装）→混凝土养护→土方回填 二、施工准备 施工准备包括测量准备、人员设备准备、物资材料准备等。 1、测量准备：首先对监理单位提供的测量基准点进行复核，确认无误后对控制点和水准点加密并平差待用。确认无误后根据施工设计图纸对涵洞原地貌进行测量，供后期工程计量及竣工资料整理时使用。同时确认开挖和填筑工程量，为基础开挖做好准备。 2、人员设备准备：根据涵洞工程量、施工现场条件、施工强度和施工进度计划配备合理的人员和设备。劳动力数量、作业时间、机械型号要与各阶段的施工进度计划、施工强度安排相适应。充分做到“歇人不停面，歇人不停机”，保证有工作面就有人施工。 3、物资材料准备：加强材料的计划供应工作，确保工程所用材料（特别是砂、碎石、块石、水泥、钢筋、模板钢材等）保质、保量、及时运至工地并具有充足的储备量。开工前按照规范要求对砂、石、水泥、钢筋和混凝土配合比进行试验，检验合格后方可使用。 三、施工方法 1、测量放样： 涵洞测量放样采取如下顺序:按照施工方案，先放开挖边线、中线及放坡点，随着开挖进程控制坡度、坡角位置，及时检查保证边坡的正确开挖，及时测绘开挖断面，作为计量资料。要求每次收方与原始断面采用统一轴线或同样的相对关系，测绘资料制作按照竣工要求考 虑，最后资料汇总成为竣工图纸。 2、土方开挖： 开挖时，根据施工现场实际地质情况，土层较薄时，利用 1.0m3挖掘机一次性开挖至保护层；开挖厚度较大时，分层施工。在开挖至设计基础高程时预留 10cm~20cm 保护层采用人工开挖，以免扰动地基原状土。土方开挖过程中应经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等项目，确保工程施工质量...
