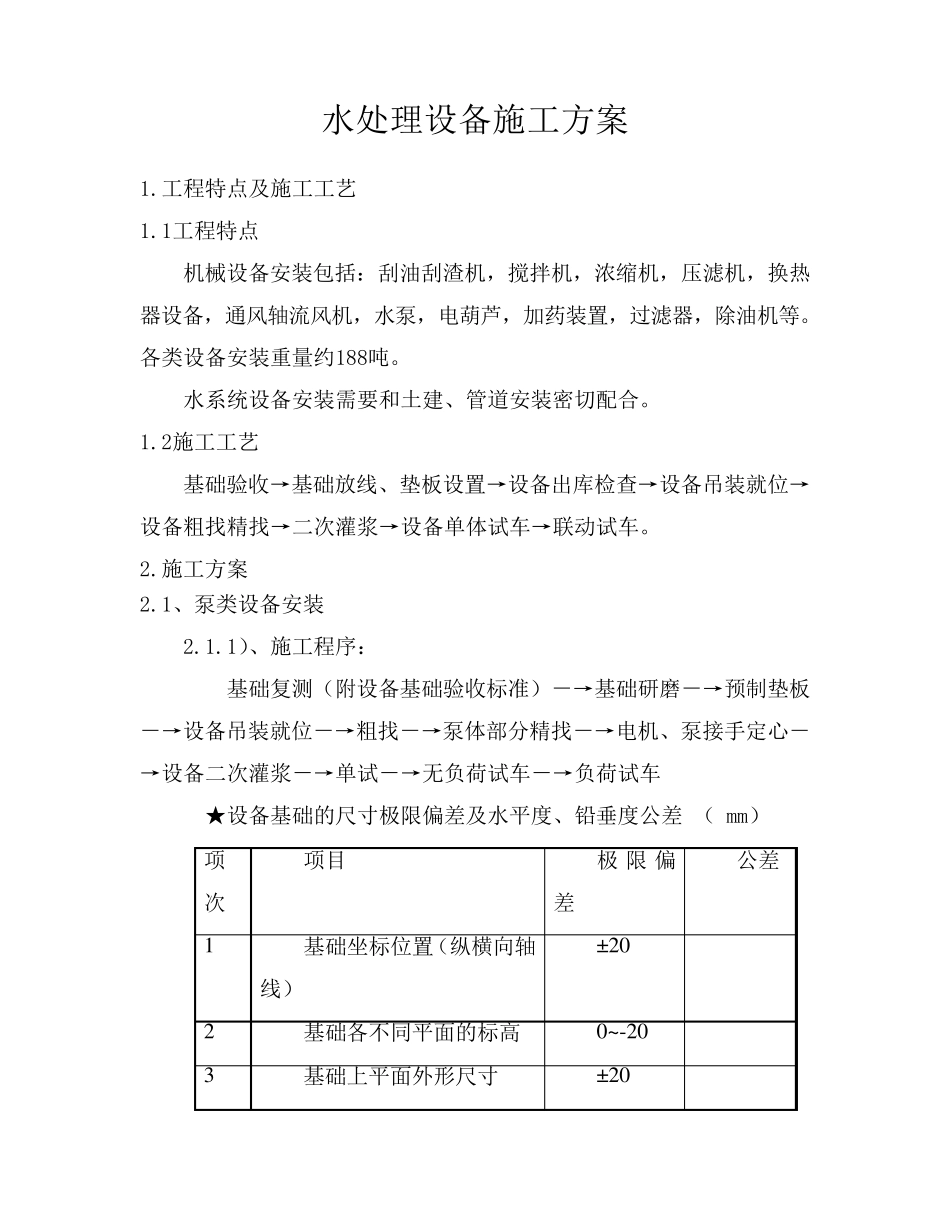

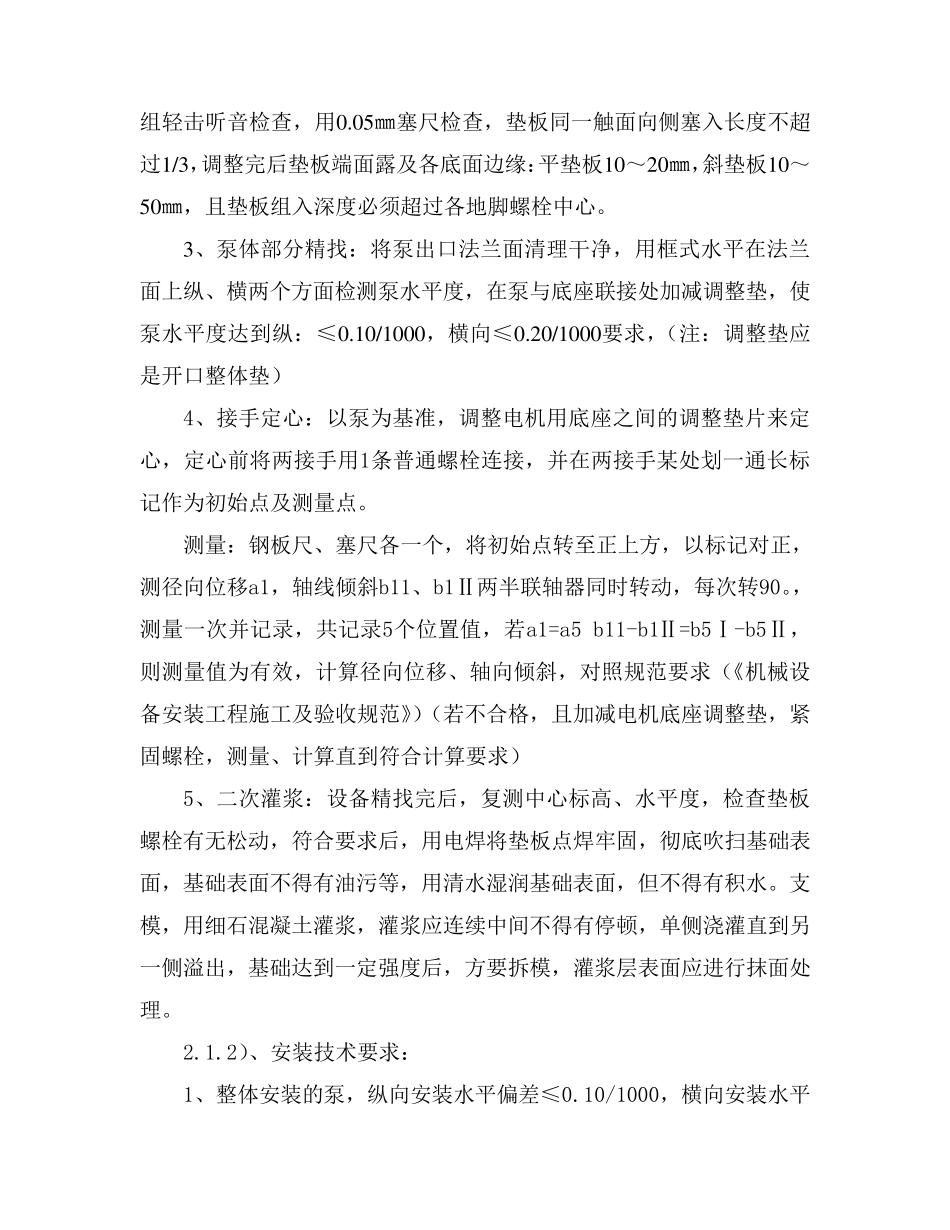

水处理设备施工方案 1.工程特点及施工工艺 1.1工程特点 机械设备安装包括:刮油刮渣机,搅拌机,浓缩机,压滤机,换热器设备,通风轴流风机,水泵,电葫芦,加药装置,过滤器,除油机等。各类设备安装重量约188吨。 水系统设备安装需要和土建、管道安装密切配合。 1.2施工工艺 基础验收→基础放线、垫板设置→设备出库检查→设备吊装就位→设备粗找精找→二次灌浆→设备单体试车→联动试车。 2.施工方案 2.1、泵类设备安装 2.1.1)、施工程序: 基础复测(附设备基础验收标准)-→基础研磨-→预制垫板-→设备吊装就位-→粗找-→泵体部分精找-→电机、泵接手定心-→设备二次灌浆-→单试-→无负荷试车-→负荷试车 ★设备基础的尺寸极限偏差及水平度、铅垂度公差 ( mm) 项次 项目 极 限 偏差 公差 1 基础坐标位置(纵横向轴线) ±20 2 基础各不同平面的标高 0~-20 3 基础上平面外形尺寸 ±20 凸台上平面外形尺寸 凹穴尺寸 0~-20 +20~0 4 基础上平面的水平度 每米 全长 5 10 5 铅垂度 每米 全高 5 20 6 预埋地脚螺栓 标高(顶端) 中心距(在根部和顶部两处测量) ±20 0 ±2 7 预留地脚螺栓孔: 中心距 深度 孔壁的铅垂度 ±10 +20 0 1、研垫板:在每个地脚螺栓旁至少一组垫板,每组不超过5块,且只有一对斜垫板,且成对使用,在放置垫板处用刨锤清理基础,基础不得有过高过低点,放一平垫板,用老好水平检测。 2、设备吊装粗找:泵体及电机用泵站内的单梁悬挂起重机吊装就位,用老好水平将底座找正,用框式水平仪在泵出口的法兰面上纵、横两个方向调整斜铁,用钢板尺、塞尺粗调节电机泵接手的轴心径向位移,轴线倾斜面度及端面间隙,紧固地脚螺栓,同时撑实垫板,并用手锤逐组 轻 击 听 音 检 查 , 用 0 .0 5 ㎜ 塞 尺 检 查 , 垫 板 同 一 触 面 向 侧 塞 入 长 度 不 超过 1 /3 ,调 整 完 后 垫 板 端 面 露 及 各 底 面 边 缘 :平 垫 板 1 0 ~ 2 0 ㎜ ,斜 垫 板 1 0 ~5 0 ㎜ , 且 垫 板 组 入 深 度 必 须 超 过 各 地 脚 螺 栓 中 心 。 3 、 泵 体 部 分 精 找 : 将 泵 出 口 法 兰 面 清 理 干 净 , 用 框 式 水 平 在 法 兰面 上 纵 、 横 两 个 方 面 检 测 泵 水 平 度 , 在 泵 与 底 座 联 接 处 加...
