水工建筑物防渗工程高压喷射灌浆技术规范

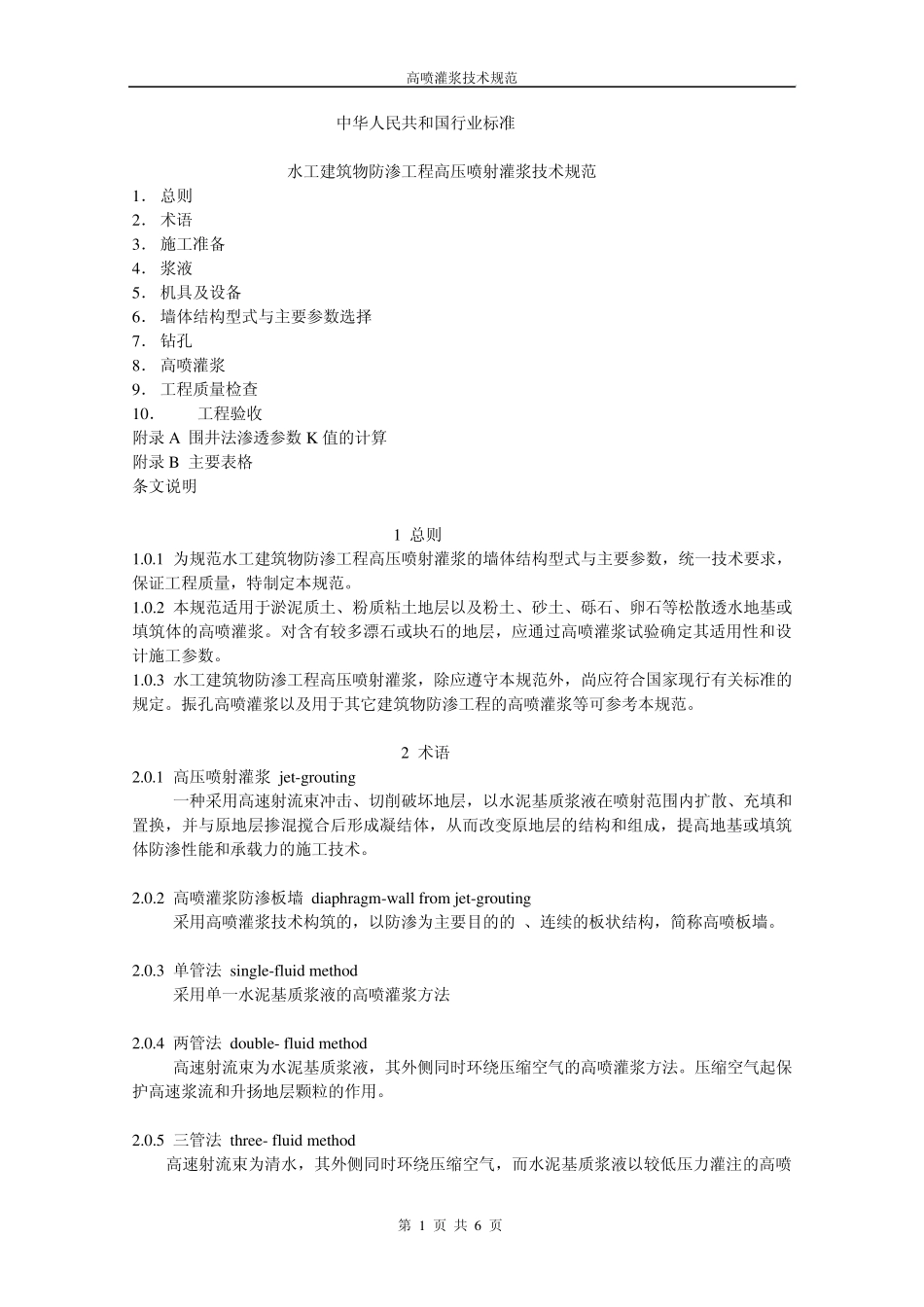

高喷灌浆技术规范 第 1 页 共 6 页 中华人民共和国行业标准 水工建筑物防渗工程高压喷射灌浆技术规范 1． 总则 2． 术语 3． 施工准备 4． 浆液 5． 机具及设备 6． 墙体结构型式与主要参数选择 7． 钻孔 8． 高喷灌浆 9． 工程质量检查 10． 工程验收 附录A 围井法渗透参数K 值的计算 附录B 主要表格 条文说明 1 总则 1.0.1 为规范水工建筑物防渗工程高压喷射灌浆的墙体结构型式与主要参数，统一技术要求，保证工程质量，特制定本规范。 1.0.2 本规范适用于淤泥质土、粉质粘土地层以及粉土、砂土、砾石、卵石等松散透水地基或填筑体的高喷灌浆。对含有较多漂石或块石的地层，应通过高喷灌浆试验确定其适用性和设计施工参数。 1.0.3 水工建筑物防渗工程高压喷射灌浆，除应遵守本规范外，尚应符合国家现行有关标准的规定。振孔高喷灌浆以及用于其它建筑物防渗工程的高喷灌浆等可参考本规范。 2 术语 2.0.1 高压喷射灌浆 jet-grouting 一种采用高速射流束冲击、切削破坏地层，以水泥基质浆液在喷射范围内扩散、充填和置换，并与原地层掺混搅合后形成凝结体，从而改变原地层的结构和组成，提高地基或填筑体防渗性能和承载力的施工技术。 2.0.2 高喷灌浆防渗板墙 diaphragm-w all from jet-grouting 采用高喷灌浆技术构筑的，以防渗为主要目的的 、连续的板状结构，简称高喷板墙。 2.0.3 单管法 single-fluid method 采用单一水泥基质浆液的高喷灌浆方法 2.0.4 两管法 double- fluid method 高速射流束为水泥基质浆液，其外侧同时环绕压缩空气的高喷灌浆方法。压缩空气起保护高速浆流和升扬地层颗粒的作用。 2.0.5 三管法 three- fluid method 高速射流束为清水，其外侧同时环绕压缩空气，而水泥基质浆液以较低压力灌注的高喷高喷灌浆技术规范 第 2 页 共 6 页 灌浆方法。 2.0.6 旋喷、摆喷和定喷 rotating swaying-and orienting-jet-grouting 高喷灌浆的三种形式。喷射管边提升边旋转，单孔形成的凝结体似圆柱状，称为旋喷。喷射管边提升边摆动，单孔一侧或两侧形成的凝结体呈扇形柱状，称为摆喷。喷射管仅作轴向提升运动，单孔形成的凝结体呈板状，称为定喷。 2.0.7 围井 enclosed-well 一种为检查高喷板墙质量而构筑的以被检板墙为其一边的封闭式井状结构。 2.0.8 振孔高喷灌浆 vibrating-hole and jet-grouting 一种钻喷一体化的高喷灌浆技术，...
