水工艺设备课后简答题答案

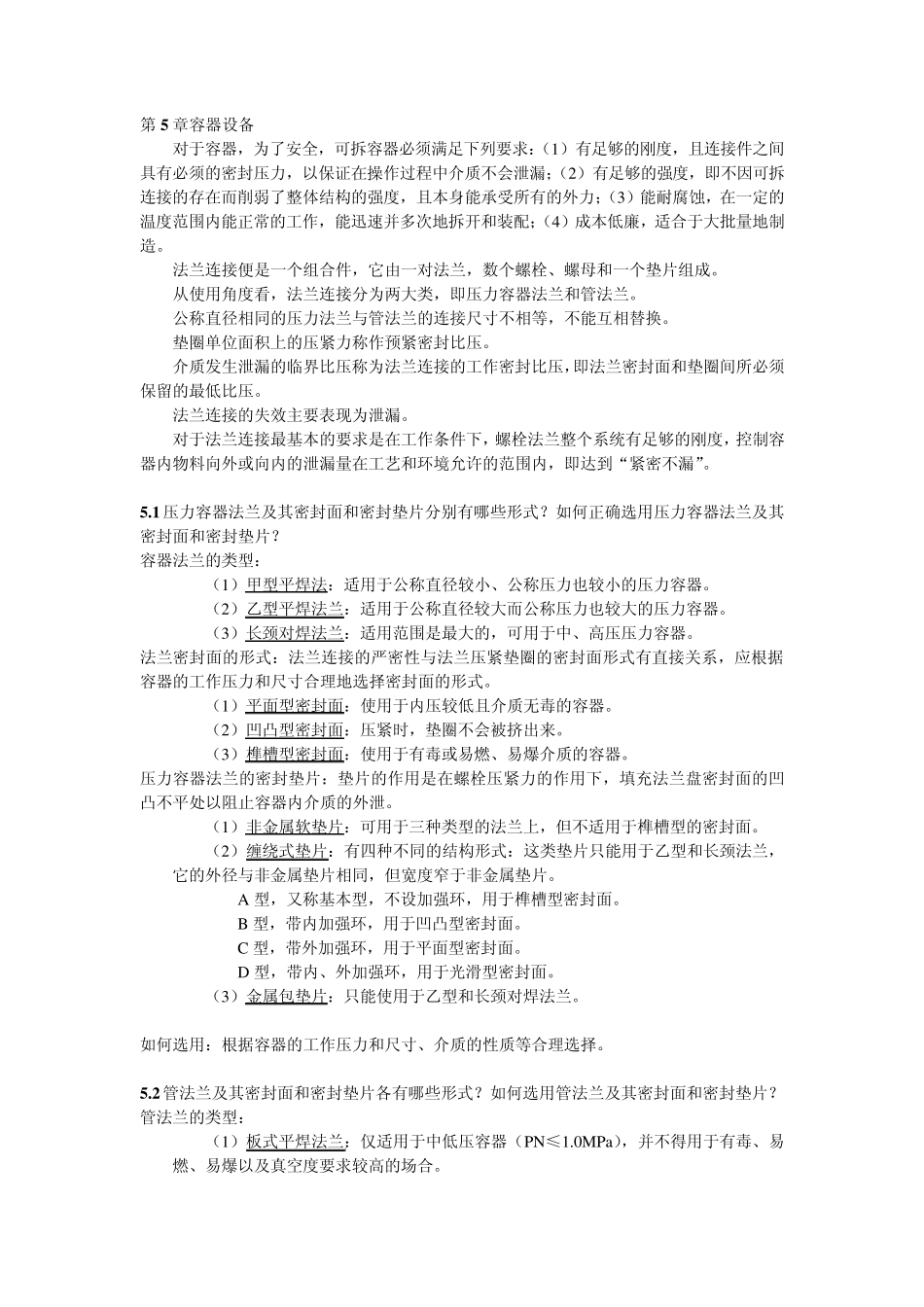

第 5 章容器设备 对于容器，为了安全，可拆容器必须满足下列要求：（1）有足够的刚度，且连接件之间具有必须的密封压力，以保证在操作过程中介质不会泄漏；（2）有足够的强度，即不因可拆连接的存在而削弱了整体结构的强度，且本身能承受所有的外力；（3）能耐腐蚀，在一定的温度范围内能正常的工作，能迅速并多次地拆开和装配；（4）成本低廉，适合于大批量地制造。 法兰连接便是一个组合件，它由一对法兰，数个螺栓、螺母和一个垫片组成。 从使用角度看，法兰连接分为两大类，即压力容器法兰和管法兰。 公称直径相同的压力法兰与管法兰的连接尺寸不相等，不能互相替换。 垫圈单位面积上的压紧力称作预紧密封比压。 介质发生泄漏的临界比压称为法兰连接的工作密封比压，即法兰密封面和垫圈间所必须保留的最低比压。 法兰连接的失效主要表现为泄漏。 对于法兰连接最基本的要求是在工作条件下，螺栓法兰整个系统有足够的刚度，控制容器内物料向外或向内的泄漏量在工艺和环境允许的范围内，即达到“紧密不漏”。 5 .1 压力容器法兰及其密封面和密封垫片分别有哪些形式？如何正确选用压力容器法兰及其密封面和密封垫片？ 容器法兰的类型： （1）甲型平焊法：适用于公称直径较小、公称压力也较小的压力容器。 （2）乙型平焊法兰：适用于公称直径较大而公称压力也较大的压力容器。 （3）长颈对焊法兰：适用范围是最大的，可用于中、高压压力容器。 法兰密封面的形式：法兰连接的严密性与法兰压紧垫圈的密封面形式有直接关系，应根据容器的工作压力和尺寸合理地选择密封面的形式。 （1）平面型密封面：使用于内压较低且介质无毒的容器。 （2）凹凸型密封面：压紧时，垫圈不会被挤出来。 （3）榫槽型密封面：使用于有毒或易燃、易爆介质的容器。 压力容器法兰的密封垫片：垫片的作用是在螺栓压紧力的作用下，填充法兰盘密封面的凹凸不平处以阻止容器内介质的外泄。 （1）非金属软垫片：可用于三种类型的法兰上，但不适用于榫槽型的密封面。 （2）缠绕式垫片：有四种不同的结构形式：这类垫片只能用于乙型和长颈法兰，它的外径与非金属垫片相同，但宽度窄于非金属垫片。 A 型，又称基本型，不设加强环，用于榫槽型密封面。 B 型，带内加强环，用于凹凸型密封面。 C 型，带外加强环，用于平面型密封面。 D 型，带内、外加强环，用于光滑型密封面。 （3）金属包垫片：只能使用于乙型和长颈对焊法兰。 如何选用：根据容器的...
