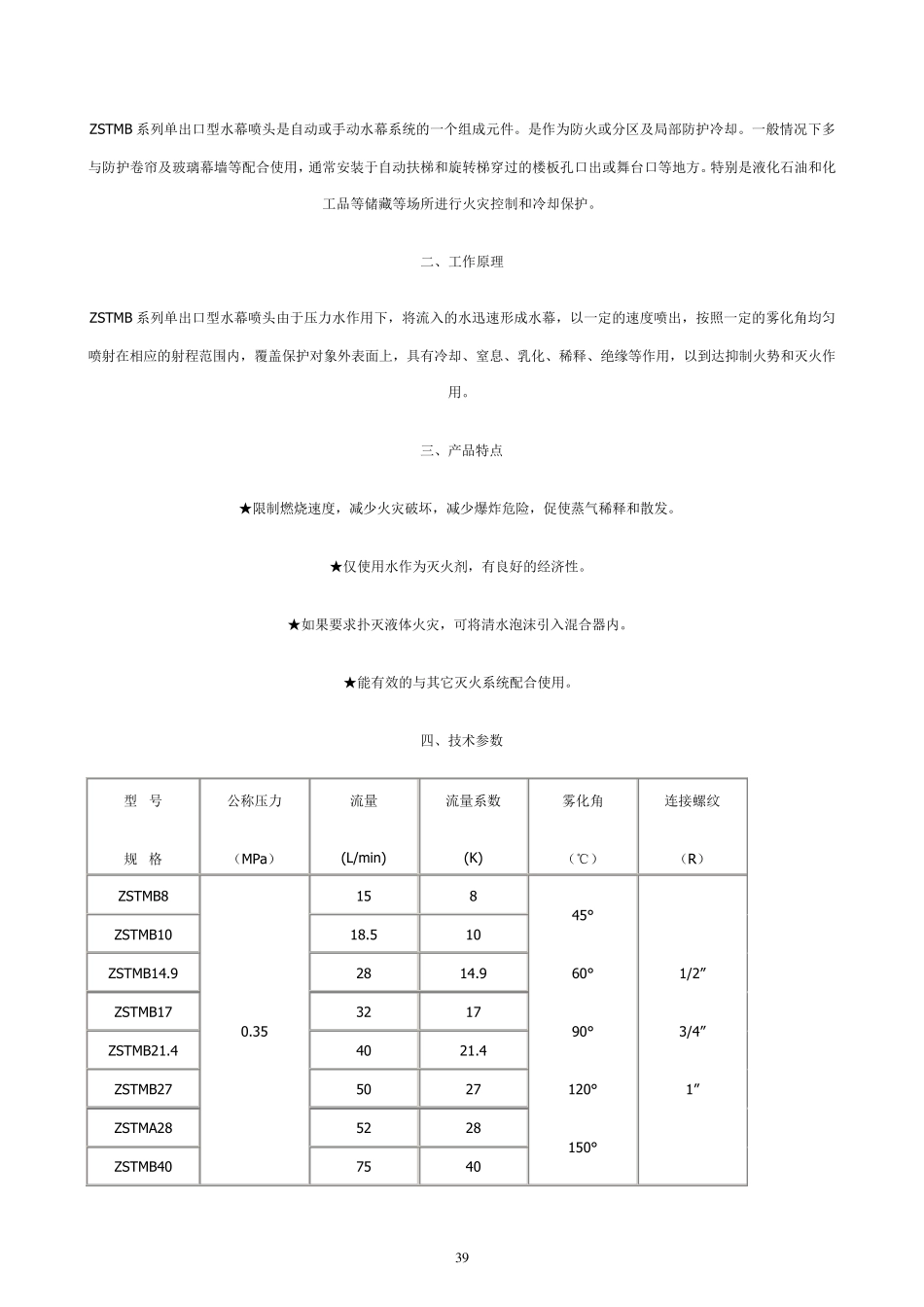

3 9 ZSTMB 系 列 单 出 口 型 水 幕 喷 头 是 自 动 或 手 动 水 幕 系 统 的 一 个 组 成 元 件 。 是 作 为 防 火 或 分 区 及 局 部 防 护 冷 却 。 一 般 情 况 下 多与 防 护 卷 帘 及 玻 璃 幕 墙 等 配 合 使 用 ， 通 常 安 装 于 自 动 扶 梯 和 旋 转 梯 穿 过 的 楼 板 孔 口 出 或 舞 台 口 等 地 方 。 特 别 是 液 化 石 油 和 化工 品 等 储 藏 等 场 所 进 行 火 灾 控 制 和 冷 却 保 护 。 二 、 工 作 原 理 ZSTMB 系 列 单 出 口 型 水 幕 喷 头 由 于 压 力 水 作 用 下 ， 将 流 入 的 水 迅 速 形 成 水 幕 ， 以 一 定 的 速 度 喷 出 ， 按 照 一 定 的 雾 化 角 均 匀喷 射 在 相 应 的 射 程 范 围 内 ， 覆 盖 保 护 对 象 外 表 面 上 ， 具有冷 却 、 窒息、 乳化 、 稀释、 绝缘等 作 用 ， 以 到达抑制 火 势和 灭火 作用 。 三、 产品 特 点 ★限制 燃烧速 度 ， 减少火 灾 破坏， 减少爆炸危险， 促使 蒸气稀释和 散发。 ★仅使 用 水 作 为 灭火 剂， 有良好的 经济性。 ★如果要求扑灭液 体火 灾 ， 可将 清水 泡沫引入 混合 器内 。 ★能有效的 与 其它灭火 系 统 配 合 使 用 。 四、 技术参数 型 号 规 格 公称压 力 （MPa） 流 量 (L/min) 流 量系 数 (K) 雾 化 角 （℃） 连接螺纹 （R） ZSTMB8 0.35 15 8 45° 60° 90° 120° 150° 1/2” 3/4” 1” ZSTMB10 18.5 10 ZSTMB14.9 28 14.9 ZSTMB17 32 17 ZSTMB21.4 40 21.4 ZSTMB27 50 27 ZSTMA28 52 28 ZSTMB40 75 40 40 ZSTMB52 97 52 ZSTMB80 150 80 ZSTMB115 215 115 ZSTMB-T 水幕喷头 一、产品结构 ZSTMB-T 水幕喷头是开式喷头的一种类型，只有一个出水口。其喷洒时，入水口轴线与出水口轴线成90°夹角。材质为钢镀铬。根据喷射流量和喷射角度的不同要求设有不同的开口大小。 二、产品型号 三、ZSTMB-T 水幕喷头外型及尺寸 四、技术参数 ZSTMB-T 水幕喷头技术参数表 外 观 形 状 外 形 尺 寸 ZS T M B-T 公称流量系数 同时适用于防火分隔和防护冷却 水幕倾角为 90°...
