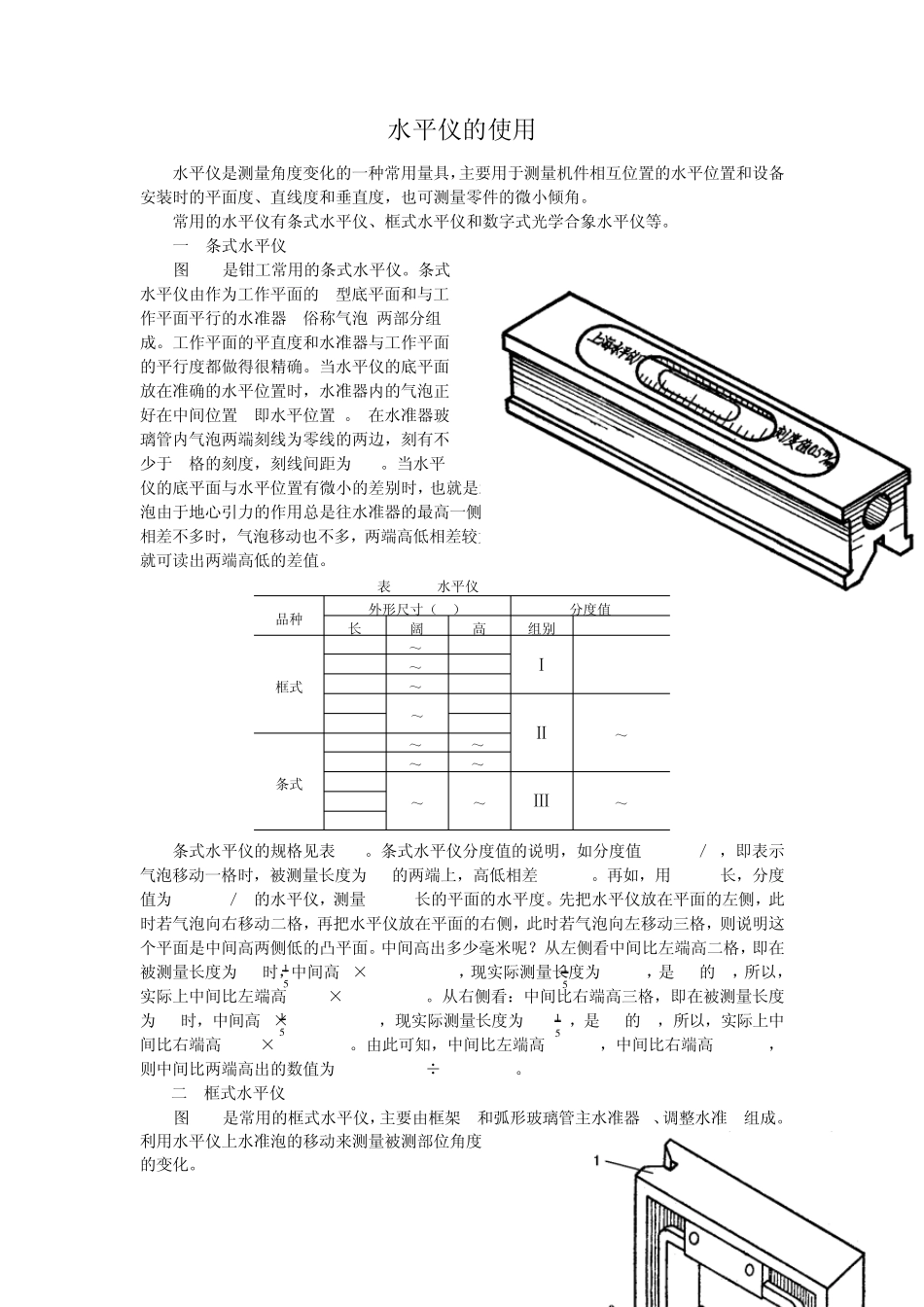

水平仪的使用 水平仪是测量角度变化的一种常用量具，主要用于测量机件相互位置的水平位置和设备安装时的平面度、直线度和垂直度，也可测量零件的微小倾角。 常用的水平仪有条式水平仪、框式水平仪和数字式光学合象水平仪等。 一 条式水平仪 图 7-1是钳工常用的条式水平仪。条式 水平仪由作为工作平面的 V型底平面和与工 作平面平行的水准器 (俗称气泡)两部分组 成。工作平面的平直度和水准器与工作平面 的平行度都做得很精确。当水平仪的底平面 放在准确的水平位置时，水准器内的气泡正 好在中间位置 (即水平位置)。 在水准器玻 璃管内气泡两端刻线为零线的两边，刻有不 少于 8格的刻度，刻线间距为 2mm。当水平 图 7-1 条式水平仪 仪的底平面与水平位置有微小的差别时，也就是水平仪底平面两端有高低时，水准器内的气泡由于地心引力的作用总是往水准器的最高一侧移动，这就是水平仪的使用原理。两端高低相差不多时，气泡移动也不多，两端高低相差较大时，气泡移动也较大，在水准器的刻度上就可读出两端高低的差值。 表 7-1 水平仪的规格 条式水平仪的规格见表 7-1。条式水平仪分度值的说明，如分度值 0.03mm／m，即表示气泡移动一格时，被测量长度为 1m的两端上，高低相差 0.03mm。再如，用 200mm长，分度值为 0.05mm／m的水平仪，测量 400mm长的平面的水平度。先把水平仪放在平面的左侧，此时若气泡向右移动二格，再把水平仪放在平面的右侧，此时若气泡向左移动三格，则说明这个平面是中间高两侧低的凸平面。中间高出多少毫米呢？从左侧看中间比左端高二格，即在被测量长度为 1m时，中间高 2×0.05=0.10mm，现实际测量长度为 200mm，是 1m的 ，所以，实际上中间比左端高 0.10× = 0.02mm。从右侧看：中间比右端高三格，即在被测量长度为 1m时，中间高 3×0.05=0.15mm，现实际测量长度为 200mm，是 1m的 ，所以，实际上中间比右端高 0.15× =0.03mm。由此可知，中间比左端高 0.02mm，中间比右端高 0.03mm，则中间比两端高出的数值为(0.02+0.03)÷2=0.025mm。 二 框式水平仪 图 7-2是常用的框式水平仪，主要由框架 1和弧形玻璃管主水准器 2、调整水准 3组成。利用水平仪上水准泡的移动来测量被测部位角度 的变化。 品种 外形尺寸（mm） 分度值 长 阔 高 组别 (mm/m) 框式 100 25～35 100 Ⅰ 0.02 150 30～40 150 200 35～40 200 250 40～50 250 Ⅱ 0.03～0....
