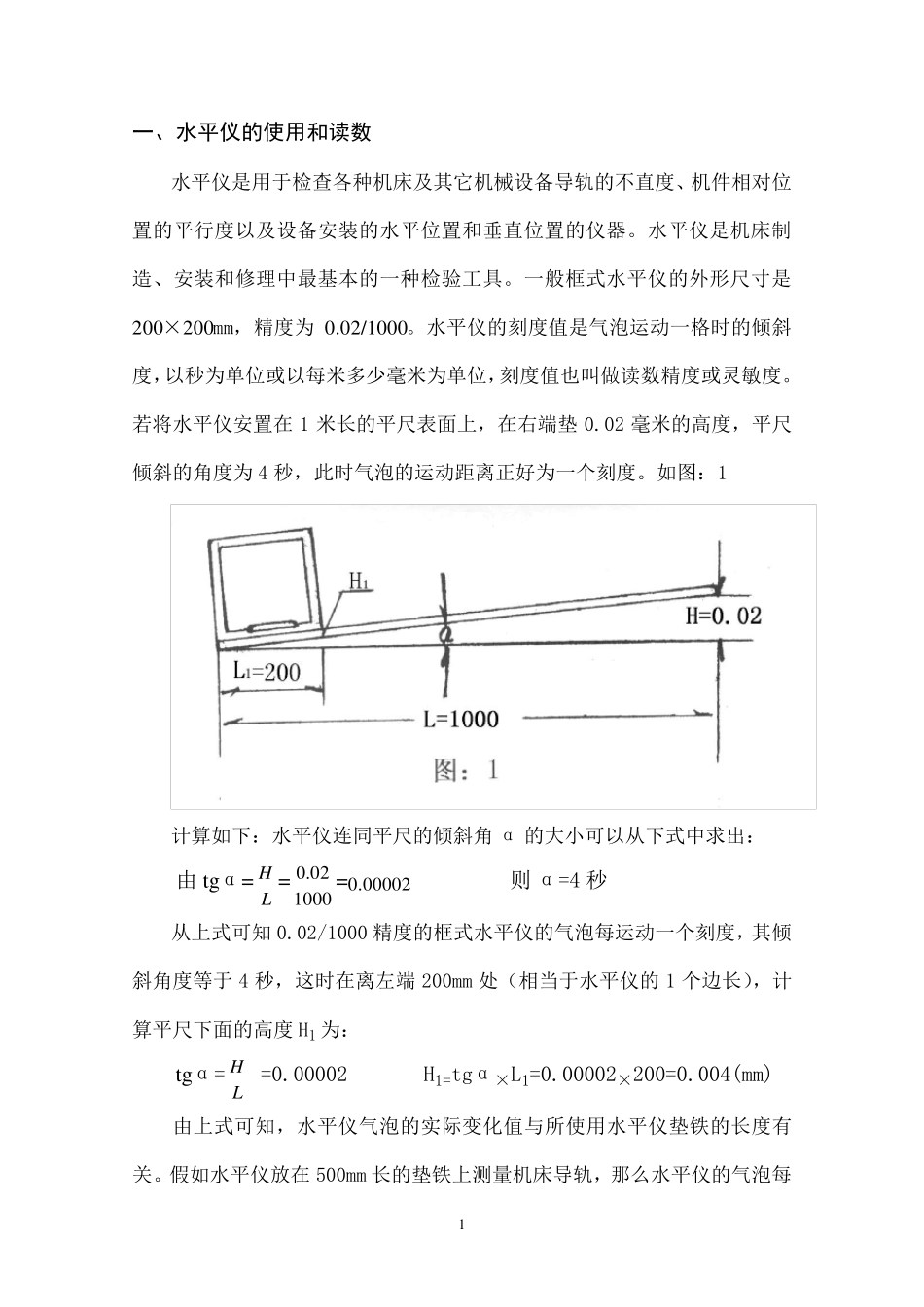

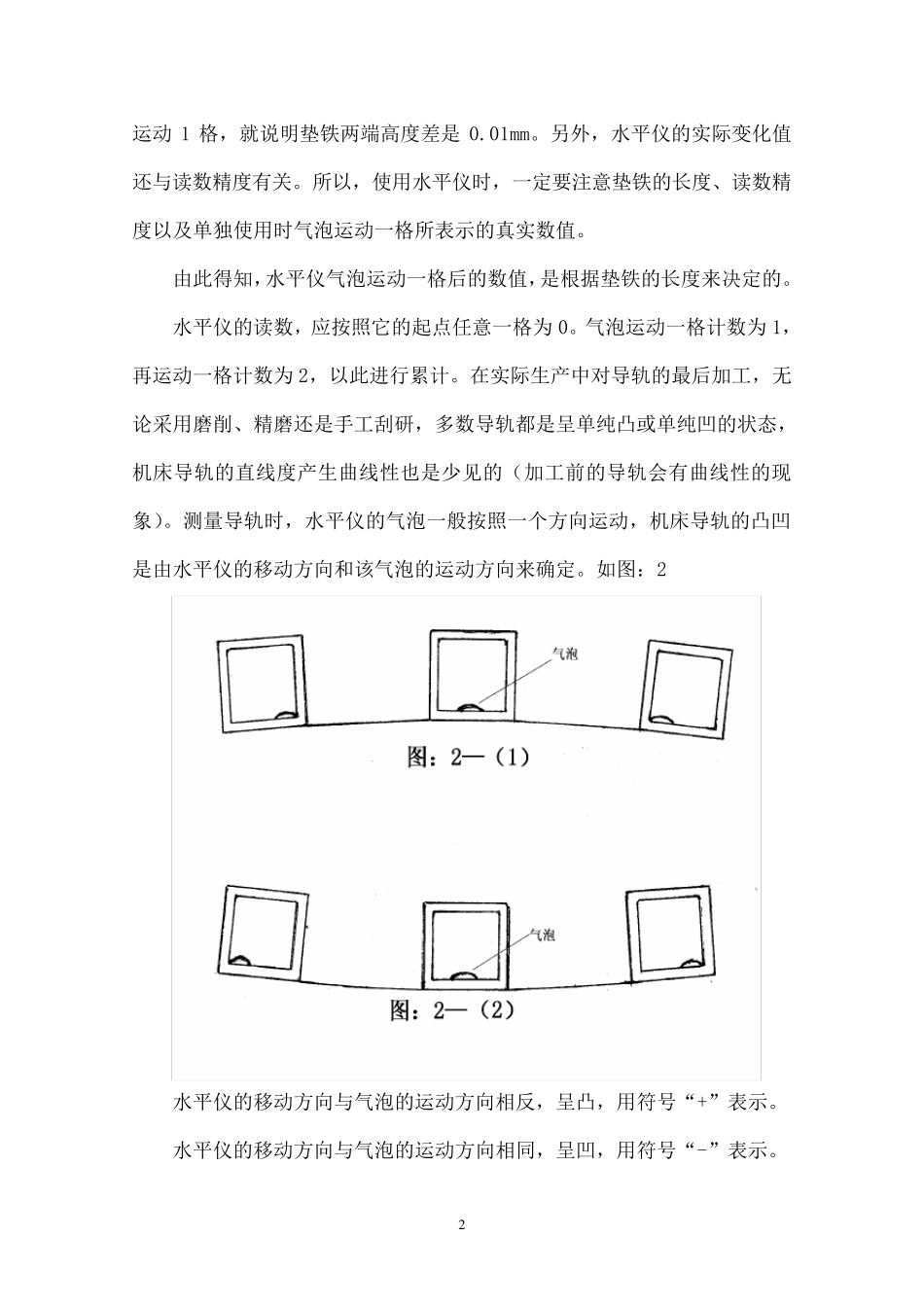

水平仪的使用方法 邦德激光 技术部 2 0 1 6 .7 .11 一、水平仪的使用和读数 水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。水平仪是机床制造、安装和修理中最基本的一种检验工具。一般框式水平仪的外形尺寸是200×200mm，精度为 0.02/1000。水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。若将水平仪安置在 1 米长的平尺表面上，在右端垫 0.02 毫米的高度，平尺倾斜的角度为 4 秒，此时气泡的运动距离正好为一个刻度。如图：1 计算如下：水平仪连同平尺的倾斜角 α 的大小可以从下式中求出： 由 tgα=LH =100002.0=0.00002 则 α=4 秒 从上式可知 0.02/1000 精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4 秒，这时在离左端 200mm 处（相当于水平仪的1 个边长），计算平尺下面的高度H1 为： tgα=LH =0.00002 H1=tgα×L1=0.00002×200=0.004(mm) 由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。假如水平仪放在 500mm 长的垫铁上测量机床导轨，那么水平仪的气泡每2 运 动1 格 ， 就 说 明 垫 铁 两 端 高 度 差 是0.01mm。 另 外 ， 水 平 仪 的 实 际 变 化 值还 与 读 数 精 度 有 关 。 所 以 ， 使 用 水 平 仪 时 ， 一 定 要 注 意 垫 铁 的 长 度 、 读 数 精度 以 及 单 独 使 用 时 气 泡 运 动 一 格 所 表 示 的 真 实 数 值 。 由 此 得 知 ，水 平 仪 气 泡 运 动 一 格 后 的 数 值 ，是 根 据 垫 铁 的 长 度 来 决 定 的 。 水 平 仪 的 读 数 ， 应 按 照 它 的 起 点 任 意 一 格 为 0。 气 泡 运 动 一 格 计 数 为 1，再 运 动 一 格 计 数 为 2， 以 此 进 行 累 计 。 在 实 际 生 产 中 对 导 轨 的 最 后 加 工 ， 无论 采 用 磨 削 、 精 磨 还 是 手 工 刮 研 ， 多 数 导 轨 都 是 呈 单 纯 凸 或 单 纯 凹 的 状 态 ，机 床 导 轨 的 直 线 度 产 生 曲 线 性 也 是 少 见 的 （ 加 工 前 的 导 轨 会 有 曲 线 性 的 现象 ）。 测 量 导 轨 时 ，...
