建筑构造_楼梯设计专题

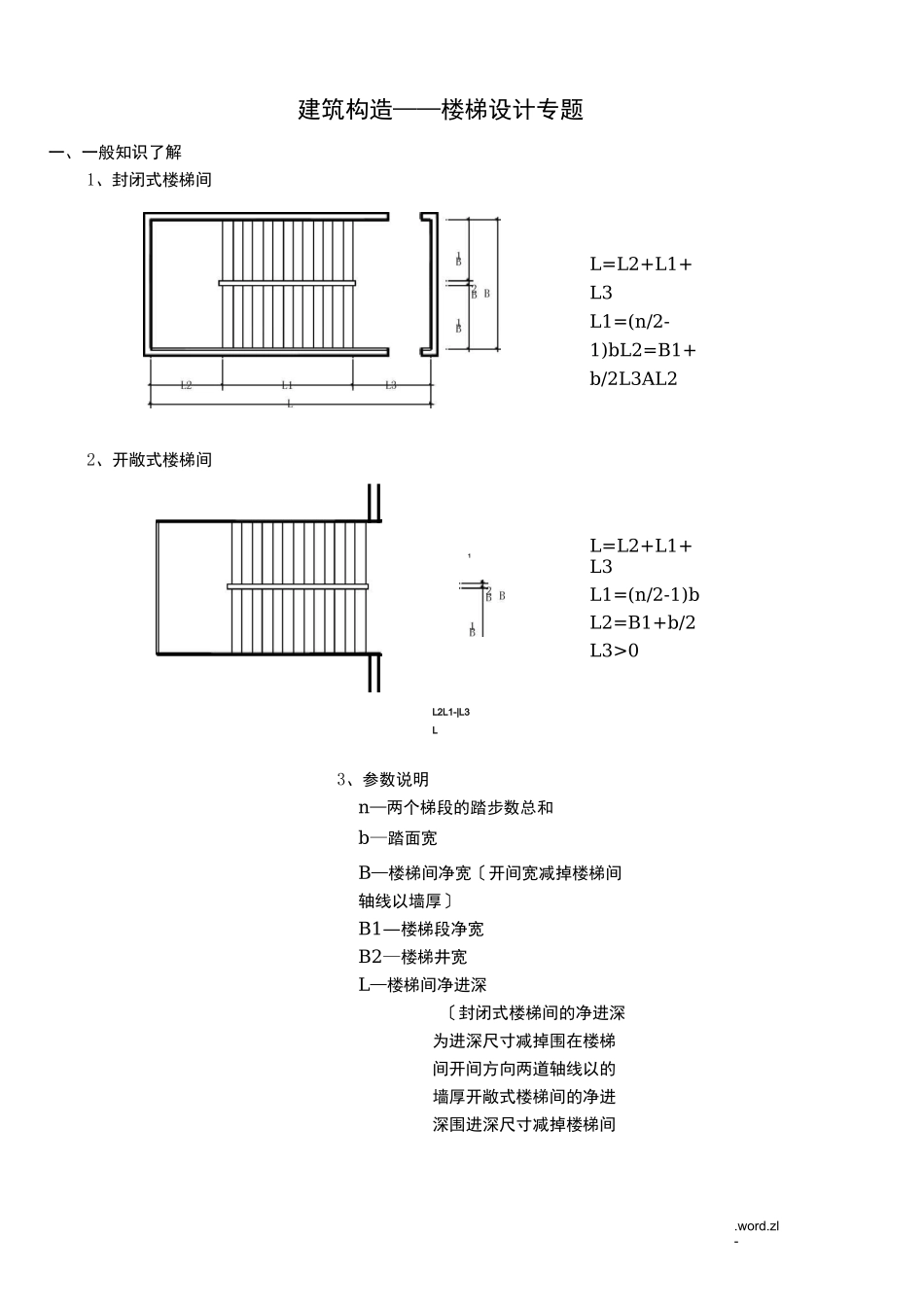

建筑构造_楼梯设计专题_第1页
1/10

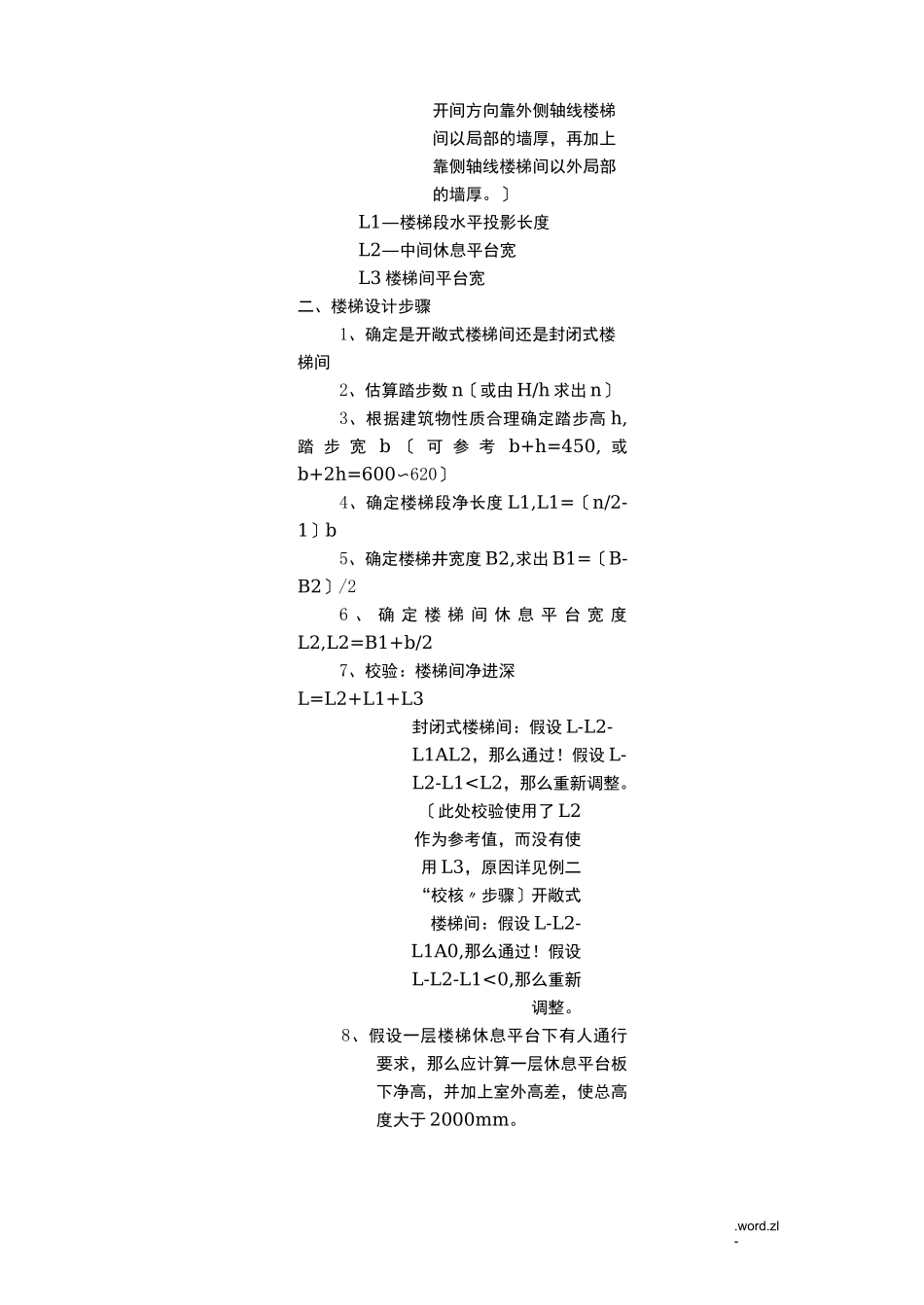

建筑构造_楼梯设计专题_第2页
2/10

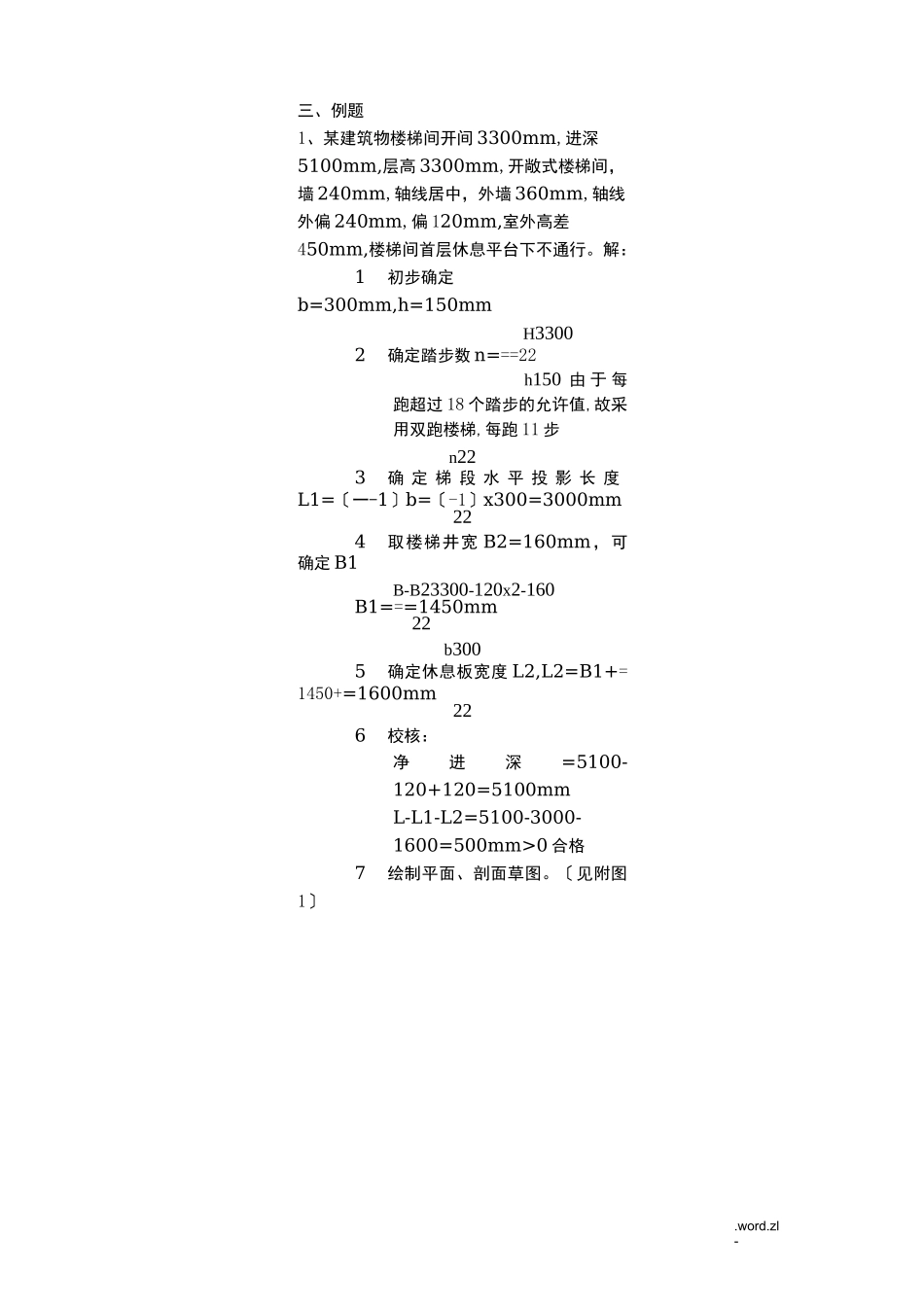

建筑构造_楼梯设计专题_第3页
3/10
.word.zl-建筑构造——楼梯设计专题L2L1-|L3L3、参数说明n—两个梯段的踏步数总和b—踏面宽B—楼梯间净宽〔开间宽减掉楼梯间轴线以墙厚〕B1—楼梯段净宽B2—楼梯井宽L—楼梯间净进深〔封闭式楼梯间的净进深为进深尺寸减掉围在楼梯间开间方向两道轴线以的墙厚开敞式楼梯间的净进深围进深尺寸减掉楼梯间一、一般知识了解1、封闭式楼梯间L=L2+L1+L3L1=(n/2-1)bL2=B1+b/2L3AL22、开敞式楼梯间IIII1L=L2+L1+L3L1=(n/2-1)bL2=B1+b/2L3>0.word.zl-开间方向靠外侧轴线楼梯间以局部的墙厚,再加上靠侧轴线楼梯间以外局部的墙厚。〕L1—楼梯段水平投影长度L2—中间休息平台宽L3 楼梯间平台宽二、楼梯设计步骤1、确定是开敞式楼梯间还是封闭式楼梯间2、估算踏步数 n〔或由 H/h 求出 n〕3、根据建筑物性质合理确定踏步高 h,踏 步 宽 b 〔 可 参 考 b+h=450, 或b+2h=600〜620〕4、确定楼梯段净长度 L1,L1=〔n/2-1〕b5、确定楼梯井宽度 B2,求出 B1=〔B-B2〕/26 、 确 定 楼 梯 间 休 息 平 台 宽 度L2,L2=B1+b/27、校验:楼梯间净进深L=L2+L1+L3封闭式楼梯间:假设 L-L2-L1AL2,那么通过!假设 L-L2-L10 合格7绘制平面、剖面草图。〔见附图1〕.word.zl-2b280确定休息板宽度 L2,L2=B1+=1150+=1290mm2、某建筑物楼梯间开间 2700mm,进深5100mm,层高 2700mm,封闭式楼梯间 , 墙 240mm, 轴 线 居 中 , 外 墙360mm , 轴 线 外 偏...
