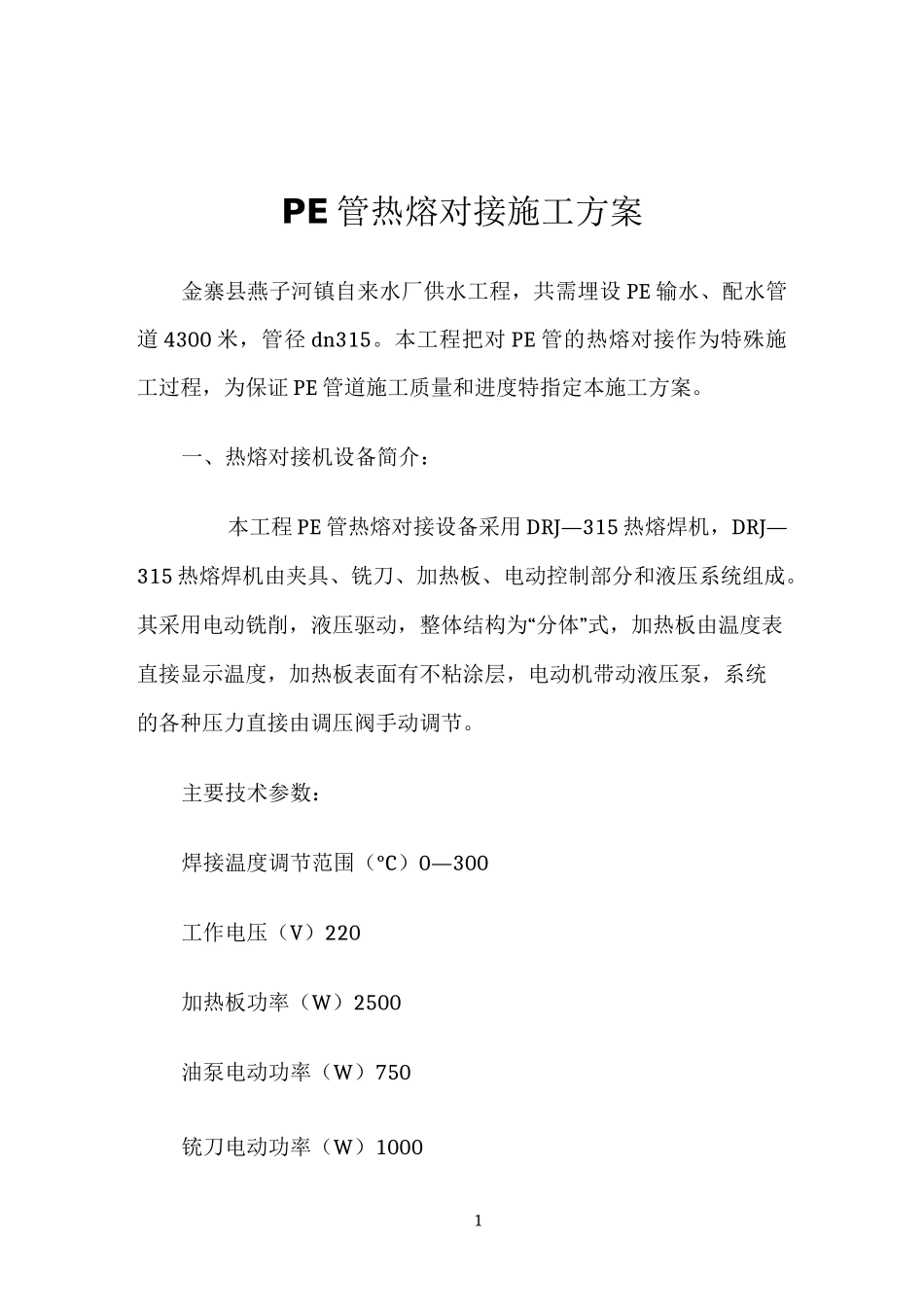

1PE 管热熔对接施工方案金寨县燕子河镇自来水厂供水工程,共需埋设 PE 输水、配水管道 4300 米,管径 dn315。本工程把对 PE 管的热熔对接作为特殊施工过程,为保证 PE 管道施工质量和进度特指定本施工方案。一、热熔对接机设备简介:本工程 PE 管热熔对接设备采用 DRJ—315 热熔焊机,DRJ—315 热熔焊机由夹具、铣刀、加热板、电动控制部分和液压系统组成。其采用电动铣削,液压驱动,整体结构为“分体”式,加热板由温度表直接显示温度,加热板表面有不粘涂层,电动机带动液压泵,系统的各种压力直接由调压阀手动调节。主要技术参数:焊接温度调节范围(°C)0—300工作电压(V)220加热板功率(W)2500油泵电动功率(W)750铳刀电动功率(W)10002二、PE 管热熔对接的要求:a)需用专用的热熔对接机具。b)应检查有无产品出厂合格证,并索要出厂检验报告;c)一般适用于 0D>90mm 管;管壁厚度>6mm。d)适用于同种牌号、材质的管材与管材,管材与管件连接。性能相似,不同牌号材质的连接需试验验证。e)不使用明火。f)在寒冷气候(-5 度以下)和大风环境下进行连接操作时,应采取保护措施,或调整连接工艺。三、热熔对接连接(对接焊)工艺1、焊接工艺曲线和参数聚乙烯管材的焊接一般分三个阶段,加热段、切换段、对接段,根据管子的不同规格和截面积制定其焊接参数。焊接工艺三个重要参数:温度、压力、时间。1)温度的确定聚乙烯管材对接焊的最佳焊接温度为 200〜230°C,—般生3产厂家确定为 210±10C;是聚乙烯材料的加工温度,在材料粘流态转化温度之上,只有在这种条件下,聚乙烯产生熔融流动,聚合物的大分子才能进行相互扩散形成缠绕,得到最大的强度和高质量的焊接结果;实践证明温度低于 180°C,即使加热时间长,也不能达到质量好的焊接结果。如果温度过高,将有可能激活分子链中的 C 键与氧发生反应,使材料降解,聚乙烯材料将受到氧化破坏。析出挥发性的物质和气体,材料结构发生变化,生成不饱和烃,出现杂质,从而使焊接质量降低。2)时间的确定加热时间的确定:焊接端面平整后 10x 壁厚(mm)秒。加热时间的长短,决定焊接的质量;是否能将温度均匀传递到焊接面及一定的深度,在转换的阶段保持最佳的焊接温度。管端面熔化的最佳时间,是随着需要加热的面积增大而增大的,更重要的是对流和辐射传播的能量,会随着管壁厚度的增加而减小。管端面的不平度,造成热量的传递不均匀,窝藏空气,产生气孔,最终影...
