履带吊拆装 装方案

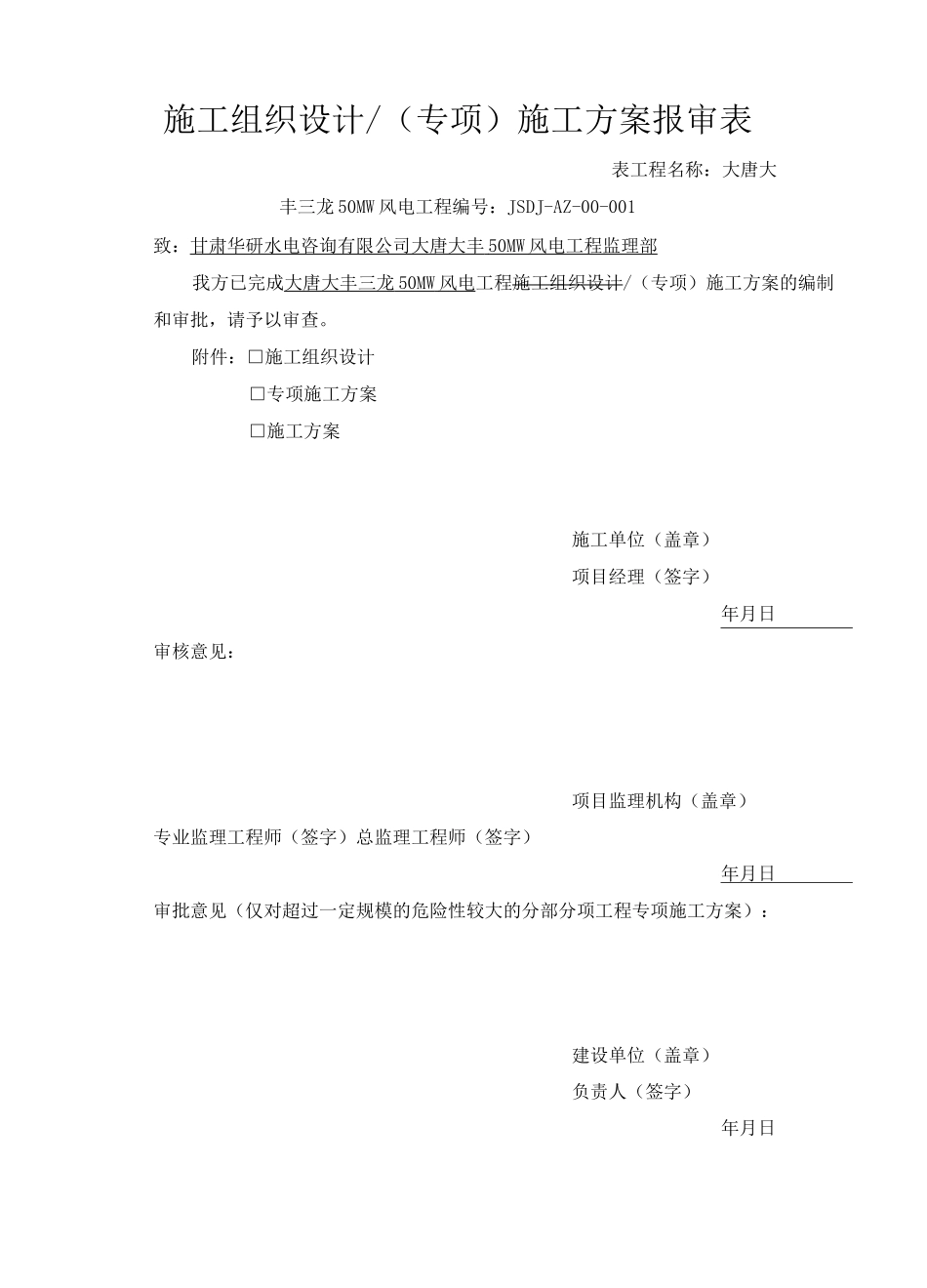

履带吊拆装 装方案_第1页
1/17

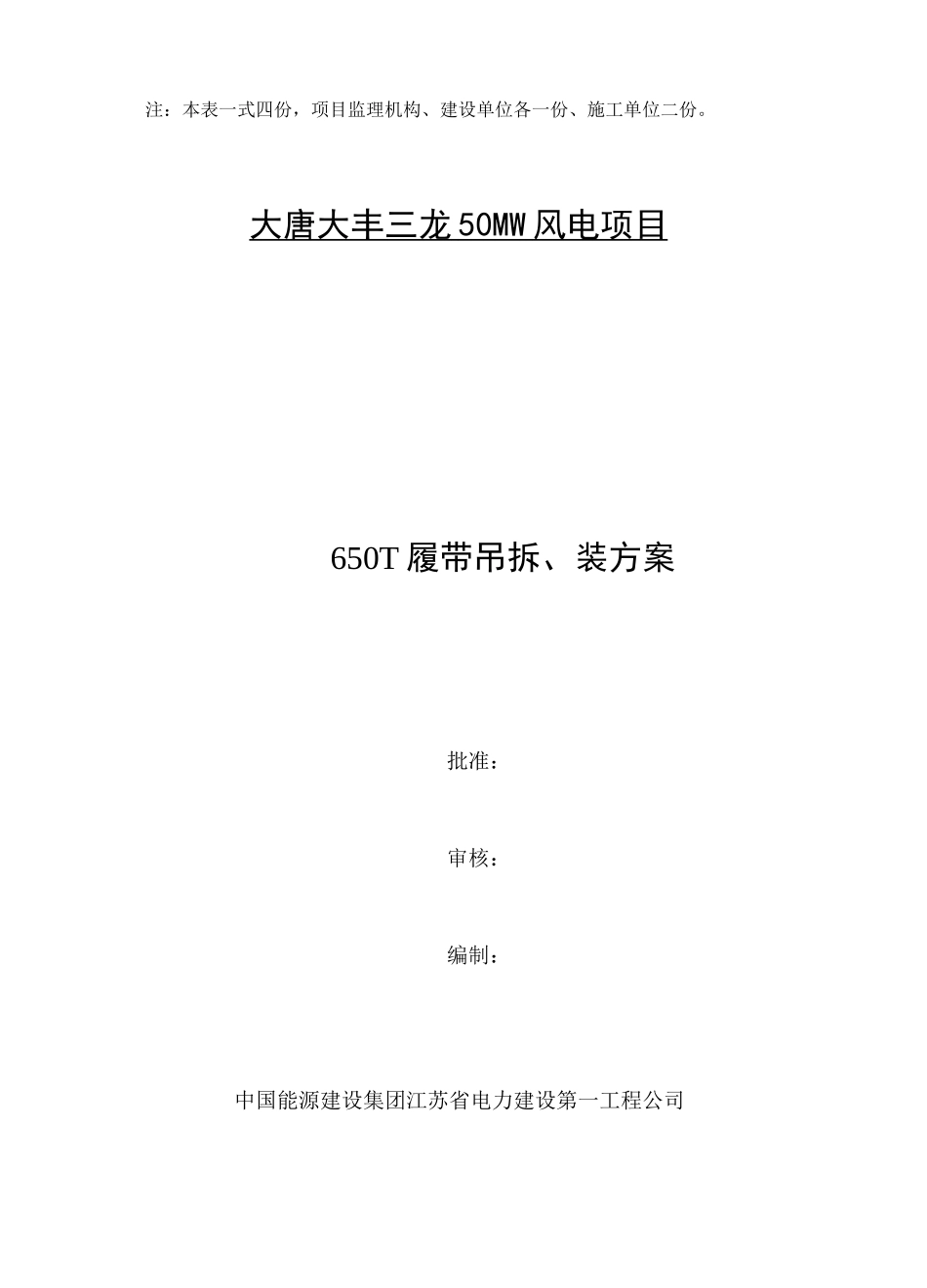

履带吊拆装 装方案_第2页
2/17
履带吊拆装 装方案_第3页
3/17
施工组织设计/(专项)施工方案报审表表工程名称:大唐大丰三龙 50MW 风电工程编号:JSDJ-AZ-00-001致:甘肃华研水电咨询有限公司大唐大丰 50MW 风电工程监理部 我方已完成大唐大丰三龙 50MW 风电 工程施工组织设计/(专项)施工方案的编制和审批,请予以审查。附件:□施工组织设计□专项施工方案□施工方案施工单位(盖章)项目经理(签字)年月日审核意见:项目监理机构(盖章)专业监理工程师(签字)总监理工程师(签字)年月日审批意见(仅对超过一定规模的危险性较大的分部分项工程专项施工方案):建设单位(盖章)负责人(签字)年月日注:本表一式四份,项目监理机构、建设单位各一份、施工单位二份。大唐大丰三龙 50MW 风电项目 650T 履带吊拆、装方案批准:审核:编制:中国能源建设集团江苏省电力建设第一工程公司二 O 一^年四月目录工程概况编制依据作业条件履带吊安装作业程序履带吊安装技术措施履带吊拆除作业程序履带吊拆除技术措施质量标准安全技术措施(职业健康安全)负荷试验文明施工及环境管理措施QUY650T 履带吊性能表起重机械设备专项检查表风险控制计划表环境控制计划表1234567891011121314151、工程概况概述根据大唐大丰 50MW 风电项目风机设备吊装的需要,风机吊装前、及风机吊装过程中需组装、拆除 QUY650 履带吊,650T 履带吊使用标准风电杆头工况为 108+7m。1.2 机具、人员配置机具:50 吨履带吊一台、50T 汽车吊一台人员人员数量人员数量项目经理1 人电工1 人施工负责人1 人起重工2 人安全监护人1 人操作工1 人技术员1 人普工8 人施工工具及辅助材料序号名称规格单位数量备注1汽车吊50t台12履带吊50t台13卡环25t个4吊装履带5t个44大锤14 磅把15手锤磅把16活动扳手15 寸把17钳子把18专用铁板凳条19撬棍1m根210专用吊带15m对1吊装臂杆11随车自带工具——套112钢丝绳扣??15m对1吊装?28?20m对1负荷试验及吊装履带13配重块30t做负荷试验用主要部件外形尺寸、重量及数量及零部件质量表主机X1长度13500mm宽度3400mm高度3465mm重量65t履带总成X2长度12000mm宽度1680mm高度1800mm重量55t主臂底节臂X1长度12400mm宽度3100mm高度3350mm重量主臂顶节臂X1长度6700mm宽度2945mm高度2800mm重量轻型臂过渡臂X1长度5270mm宽度2780mm高度2380mm重量主臂 12m 臂 AX1长度12250mm宽度2980mm高度3130mm重量主臂 12m 臂X1长度12250mm宽度2980mm高度3130mm重量主臂 12m 臂 BX1长度12250mm宽度298...
