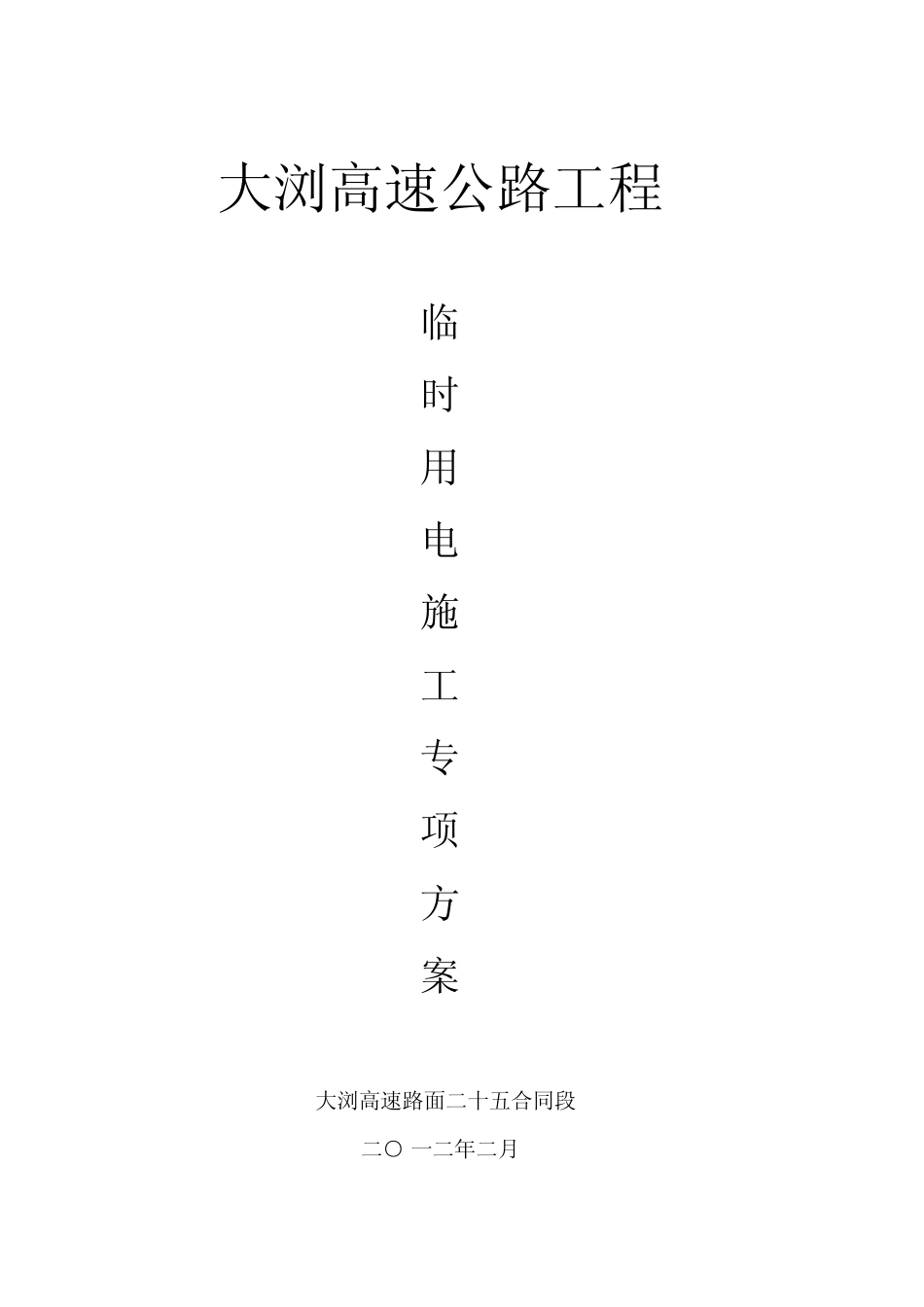

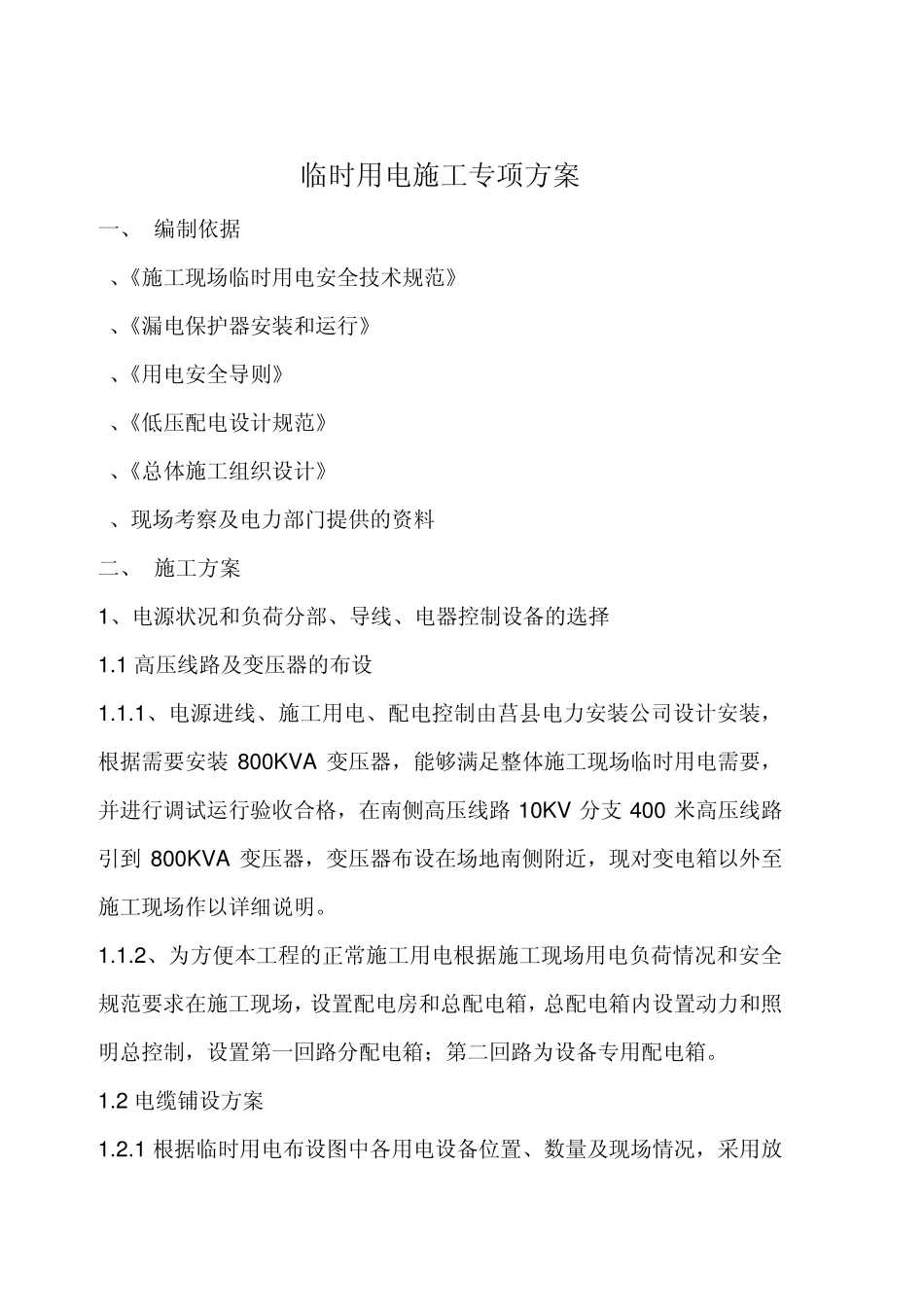

大浏高速公路工程 临 时 用 电 施 工 专 项 方 案 大浏高速路面二十五合同段 二○ 一二年二月 临时用电施工专项方案 一、 编制依据 1、《施工现场临时用电安全技术规范》JGJ46-2005 2、《漏电保护器安装和运行》GB13955 3、《用电安全导则》GBT 13869-92 4、《低压配电设计规范》GB50054-95 5、《总体施工组织设计》 6、现场考察及电力部门提供的资料 二、 施工方案 1、电源状况和负荷分部、导线、电器控制设备的选择 1.1 高压线路及变压器的布设 1.1.1、电源进线、施工用电、配电控制由莒县电力安装公司设计安装，根据需要安装 800KVA 变压器，能够满足整体施工现场临时用电需要，并进行调试运行验收合格，在南侧高压线路 10KV 分支 400 米高压线路引到 800KVA 变压器，变压器布设在场地南侧附近，现对变电箱以外至施工现场作以详细说明。 1.1.2、为方便本工程的正常施工用电根据施工现场用电负荷情况和安全规范要求在施工现场，设置配电房和总配电箱，总配电箱内设置动力和照明总控制，设置第一回路分配电箱；第二回路为设备专用配电箱。 1.2 电缆铺设方案 1.2.1 根据临时用电布设图中各用电设备位置、数量及现场情况，采用放 射式与树干式混合配电系统，分配电箱到用电设备均采用放射式配电系统，设备之间不干扰。 1.2.2 导线选择考虑用电设备的容量和导线机械强度两方面考虑，从变压器控制柜引出两根电缆，分别接各设备分电箱、照明分电电箱。 1.3 导线截面积的选择 按机械强度强度要求，所选电缆远大于最小截面满足机械强度要求。 选择漏电保护器DZ15L-600/3,其漏电动作电流不大于30MA，额定漏电动作时间小于0.1S。 按机械强度强度要求，所选电缆远大于最小截面满足机械强度要求。 1.3.1临时照明用电导线 选择电缆导线截面积30mm2，选取2×30 mm2电缆。架空布线，按机械强度强度要求，所选电缆远大于最小截面满足机械强度要求。选择漏电保护器DZ15L-60A,其漏电动作电流不大于30MA，额定漏电动作时间小于0.1S。每盏灯装一个 DZ10L-16A漏电保护器, 其漏电动作电流不大于30MA，额定漏电动作时间小于0.1S。 1.4 局部照明与安全供电 根据施工用电规范要求，施工场地白炽灯安装高度，室外大于3 米，室内大于2.4 米以上，根据本工程实际情况，从总配电箱引出3×4 的电缆到各处相应的配电箱内作多个场段的照明总配电箱内安装2×60闸刀作隔离电源用，安装二相 30A 的漏电保护分路空开...
