水泵房设计要点

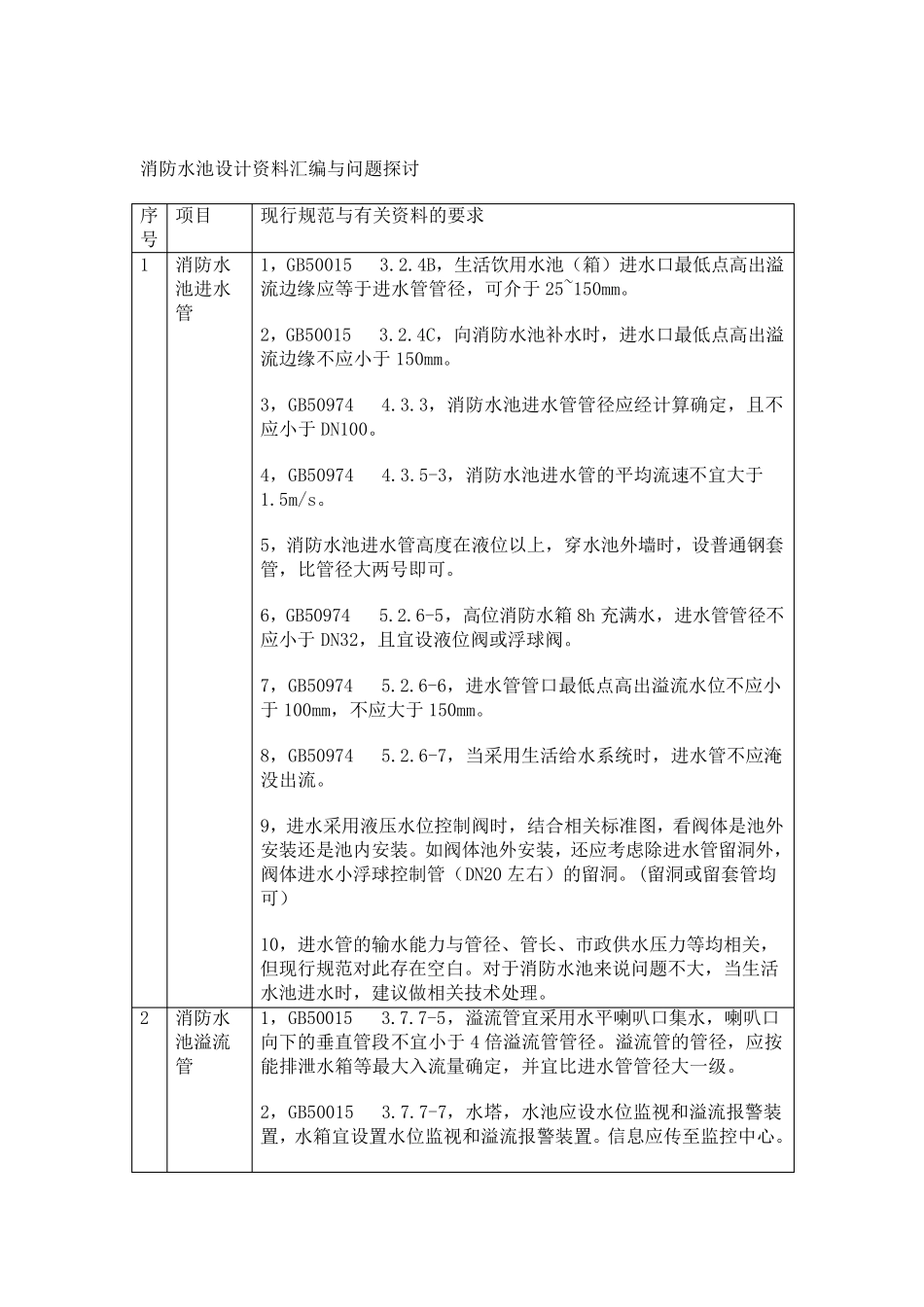

消防水池设计资料汇编与问题探讨 序号 项目 现行规范与有关资料的要求 1 消防水池进水管 1，GB50015 3.2.4B，生活饮用水池（箱）进水口最低点高出溢流边缘应等于进水管管径，可介于25~150mm。 2，GB50015 3.2.4C，向消防水池补水时，进水口最低点高出溢流边缘不应小于150mm。 3，GB50974 4.3.3，消防水池进水管管径应经计算确定，且不应小于DN100。 4，GB50974 4.3.5-3，消防水池进水管的平均流速不宜大于1.5m/s。 5，消防水池进水管高度在液位以上，穿水池外墙时，设普通钢套管，比管径大两号即可。 6，GB50974 5.2.6-5，高位消防水箱8h 充满水，进水管管径不应小于DN32，且宜设液位阀或浮球阀。 7，GB50974 5.2.6-6，进水管管口最低点高出溢流水位不应小于100mm，不应大于150mm。 8，GB50974 5.2.6-7，当采用生活给水系统时，进水管不应淹没出流。 9，进水采用液压水位控制阀时，结合相关标准图，看阀体是池外安装还是池内安装。如阀体池外安装，还应考虑除进水管留洞外，阀体进水小浮球控制管（DN20 左右）的留洞。(留洞或留套管均可） 10，进水管的输水能力与管径、管长、市政供水压力等均相关，但现行规范对此存在空白。对于消防水池来说问题不大，当生活水池进水时，建议做相关技术处理。 2 消防水池溢流管 1，GB50015 3.7.7-5，溢流管宜采用水平喇叭口集水，喇叭口向下的垂直管段不宜小于4 倍溢流管管径。溢流管的管径，应按能排泄水箱等最大入流量确定，并宜比进水管管径大一 级 。 2，GB50015 3.7.7-7，水塔 ，水池应设水位监 视 和 溢流报 警 装置 ，水箱宜设置 水位监 视 和 溢流报 警 装置 。信 息 应传 至 监 控中 心 。 3，溢 流 管 高 度 在 液 位 以 下 ，穿 水 池 外 墙 时 ，根 据《 防 水 套 管 》02S404标 准 图 集 ， 设 A 型 柔 性 防 水 套 管 ， 提 土 建 资 料 时 ， 对 应 图 集 的 D2，也 即 套 管 外 径 。 4， GB50974 5.2.6-8， 高 位 消 防 水 箱 溢 流 管 直 径 不 应 小 于 进 水管 的 2 倍 ， 且 不 应 小 于DN100， 溢 流 管 喇 叭 口 直 径 不 应 小 于 溢 流管 直 径 的 1.5~2.5 倍 。 （ 关 于 吸 水 喇 叭 口 ， 《 水 泵 与 水 泵 站 》 （ 姜乃 昌 主 编 ） 教 材 给 出 数 据 ， 吸 水 喇 叭 口...
