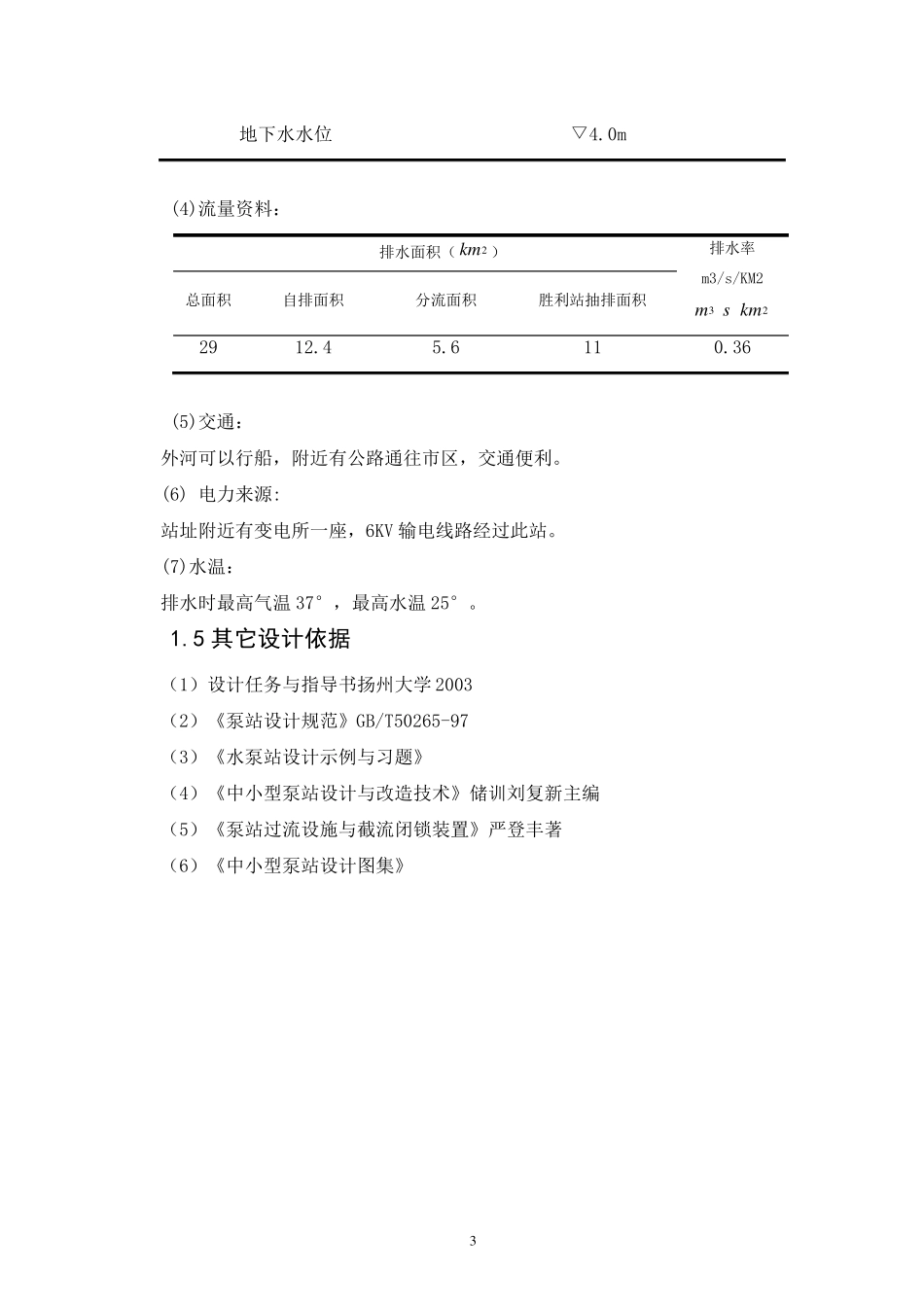

1 水泵站初步设计 2003 2 1.设计任务与基本资料 1.1 设计任务 完成胜利排水泵站的初步设计 1.2 建站目的 为对某市用水环境进行综合治理,满足全市排污排涝等需求,拟在该市东区建一座排水泵站,将水排人外河,市内有一环卫河自西向东,市内外泄水流可汇人南北流向的外河一上龙河。 1.3 设计标准 水泵站按《泵站设计规范》和《室外给水排水设计规范》的标准,该站为三级建筑物。 1.4 基本资料 (1)地形资料: 环卫河自西向东,河底高程4m,底宽4m,外河为南北流向。防洪堤顶高程14.5m,堤坡底为1:2.5,建站地点高程9m。 (2)地质资料: 建站地点地势平坦,地面下向至5.04m 为素填土,夹少量碎砖、小石子、植物根,31 9 0 KN m , 21 7cKN m,内磨擦角φ=13°, 28 0RKN m;5.04 米以下为亚粘土,31 9 0 KN m ,21 0cKN m,内磨擦角φ=18°, 21 0 0RKN m 。 泵站墙后回填土,r=190KN/m3 ,c=30 KN/m2 ,φ=15°,外磨擦角取(1/3-2/3 )φ。 (3)水文资料: 环卫河末河底面高程:4.0m 环卫河河底河底宽度:4.0m 水位组合 水位 外河 环卫河 最高水位 ▽11.0m ▽6.0m 设计水位 ▽10.5m ▽5.0m 最低水位 ▽8.5m ▽4.5m 3 地下水水位 ▽4.0m (4)流量资料: 排水面积(2km ) 排水率 m3/s/KM232ms km 总面积 自排面积 分流面积 胜利站抽排面积 29 12.4 5.6 11 0.36 (5)交通: 外河可以行船,附近有公路通往市区,交通便利。 (6) 电力来源: 站址附近有变电所一座,6KV 输电线路经过此站。 (7)水温: 排水时最高气温37°,最高水温25°。 1.5 其它设计依据 (1)设计任务与指导书扬州大学 2003 (2)《泵站设计规范》GB/T50265-97 (3)《水泵站设计示例与习题》 (4)《中小型泵站设计与改造技术》储训刘复新主编 (5)《泵站过流设施与截流闭锁装置》严登丰著 (6)《中小型泵站设计图集》 4 2. 泵站机组设计 2.1 水泵选型 2.1.1 设计扬程计算 设计扬程,利用公式(2-1)计算: 损设内设外设hhhH (2-1) 式中 设H ——设计扬程(m); 设外h——设计外水位10.5m; 设内h——设计内水位5.0m; 损h ——管路损失为净扬程的(10-25)%;选20%。 设H=(10.5-5.0)×(1+20%)=6.6m 2.1.2 设计流量计算 设计流量,利用公式(2-2)计算: 3()QqA ms设 (2-2) 式中 q——排水率(32.msKM); A——设...
