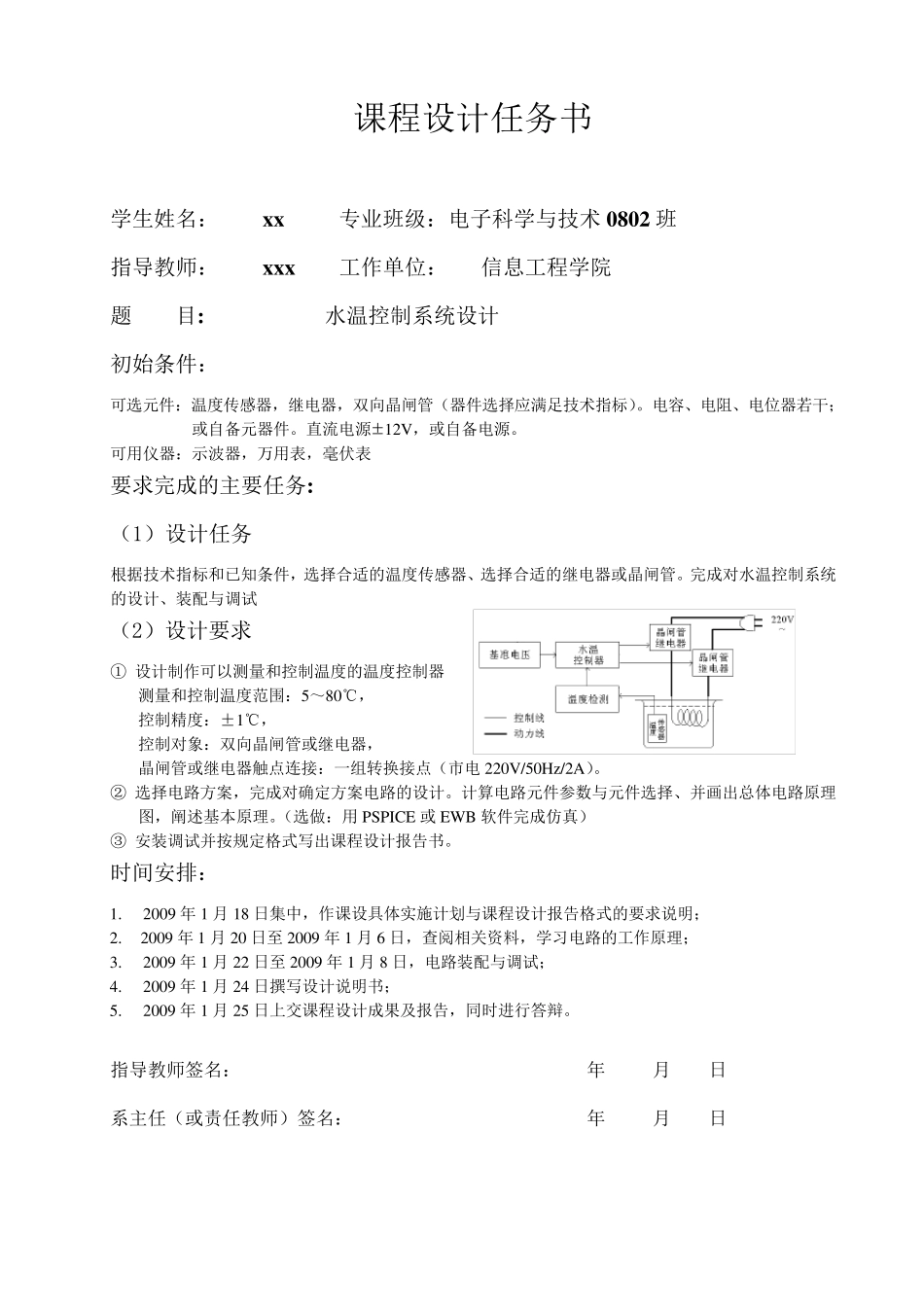

课程设计任务书 学生姓名： x x 专业班级：电子科学与技术0802 班 指导教师： x x x 工作单位： 信息工程学院 题 目: 水温控制系统设计 初始条件： 可选元件：温度传感器，继电器，双向晶闸管（器件选择应满足技术指标）。电容、电阻、电位器若干；或自备元器件。直流电源±12V，或自备电源。 可用仪器：示波器，万用表，毫伏表 要求完成的主要任务: （1）设计任务 根据技术指标和已知条件，选择合适的温度传感器、选择合适的继电器或晶闸管。完成对水温控制系统的设计、装配与调试 （2）设计要求 ① 设计制作可以测量和控制温度的温度控制器 测量和控制温度范围：5～80℃， 控制精度：±1℃， 控制对象：双向晶闸管或继电器， 晶闸管或继电器触点连接：一组转换接点（市电220V/50Hz/2A）。 ② 选择电路方案，完成对确定方案电路的设计。计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。（选做：用PSPICE 或EWB 软件完成仿真） ③ 安装调试并按规定格式写出课程设计报告书。 时间 安排 ： 1. 2009 年 1 月 18 日 集 中 ，作课设具 体实 施 计划 与课程设计报告格式的要求说 明 ； 2. 2009 年 1 月 20 日 至 2009 年 1 月 6 日 ，查 阅 相 关 资 料 ，学习 电路的工作原理； 3. 2009 年 1 月 22 日 至 2009 年 1 月 8 日 ，电路装配与调试； 4. 2009 年 1 月 24 日 撰 写设计说 明 书； 5. 2009 年 1 月 25 日 上 交 课程设计成果 及 报告，同 时进 行 答 辩 。 指导教师签 名： 年 月 日 系主任（或责 任教师）签 名： 年 月 日 目 录 摘 要…………………………………………………………………………………Ⅰ 1 绪 论………………………………………………………………………………1 2 设计的技术指标及要求……………………………………………………………2 2 .1 设计的任务及要求…………………………………………………………………2 2 .1 .1 设计的任务…………………………………………………………………… 2 2 .1 .2 设计要求………………………………………………………………………2 2 .2 设计思想……………………………………………………………………………2 3 选定方案的论证及整体电路的工作原理…………………………………………3 3 .1 选定方...
