水稳设计配合比

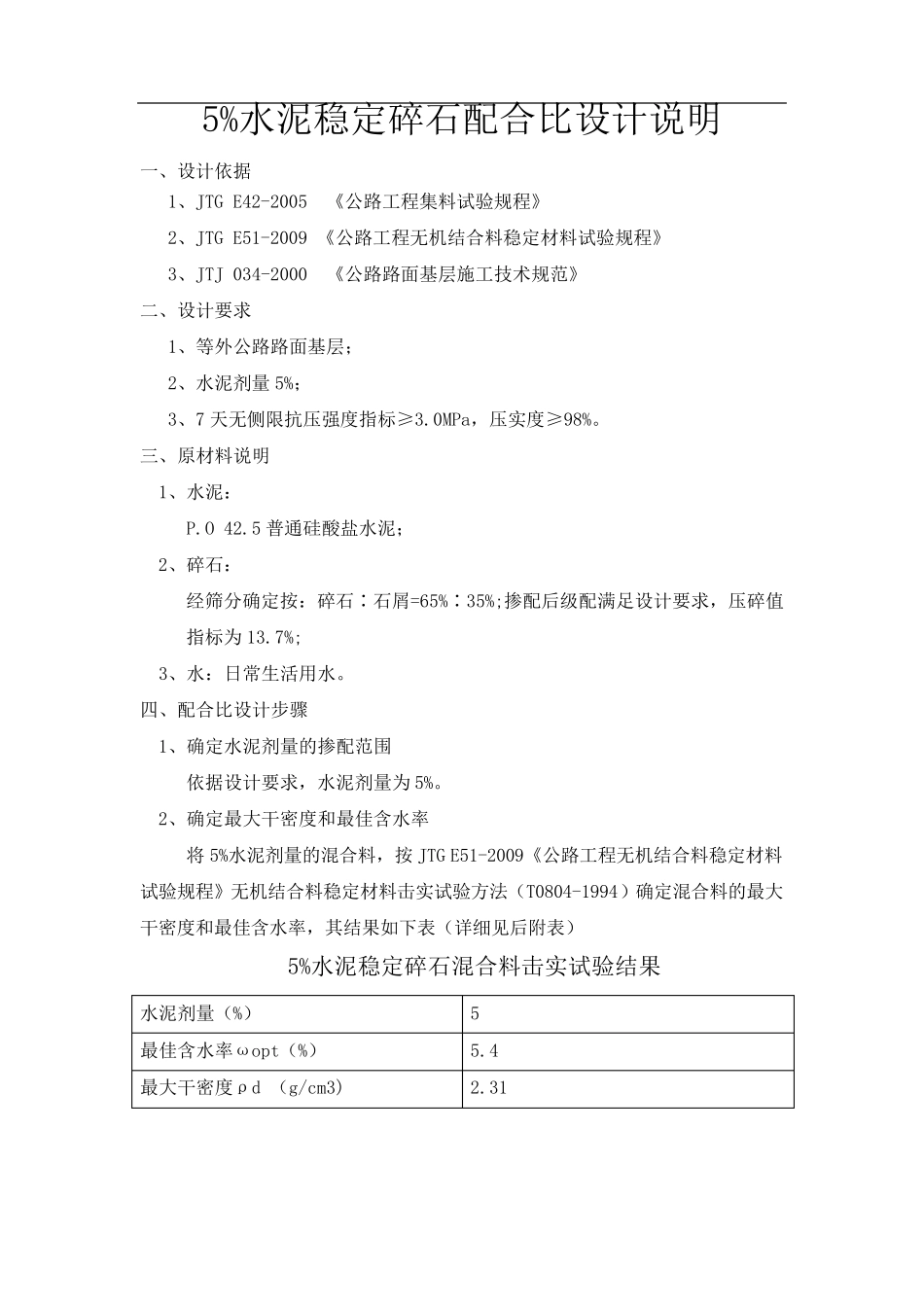

水稳设计配合比_第1页
1/7

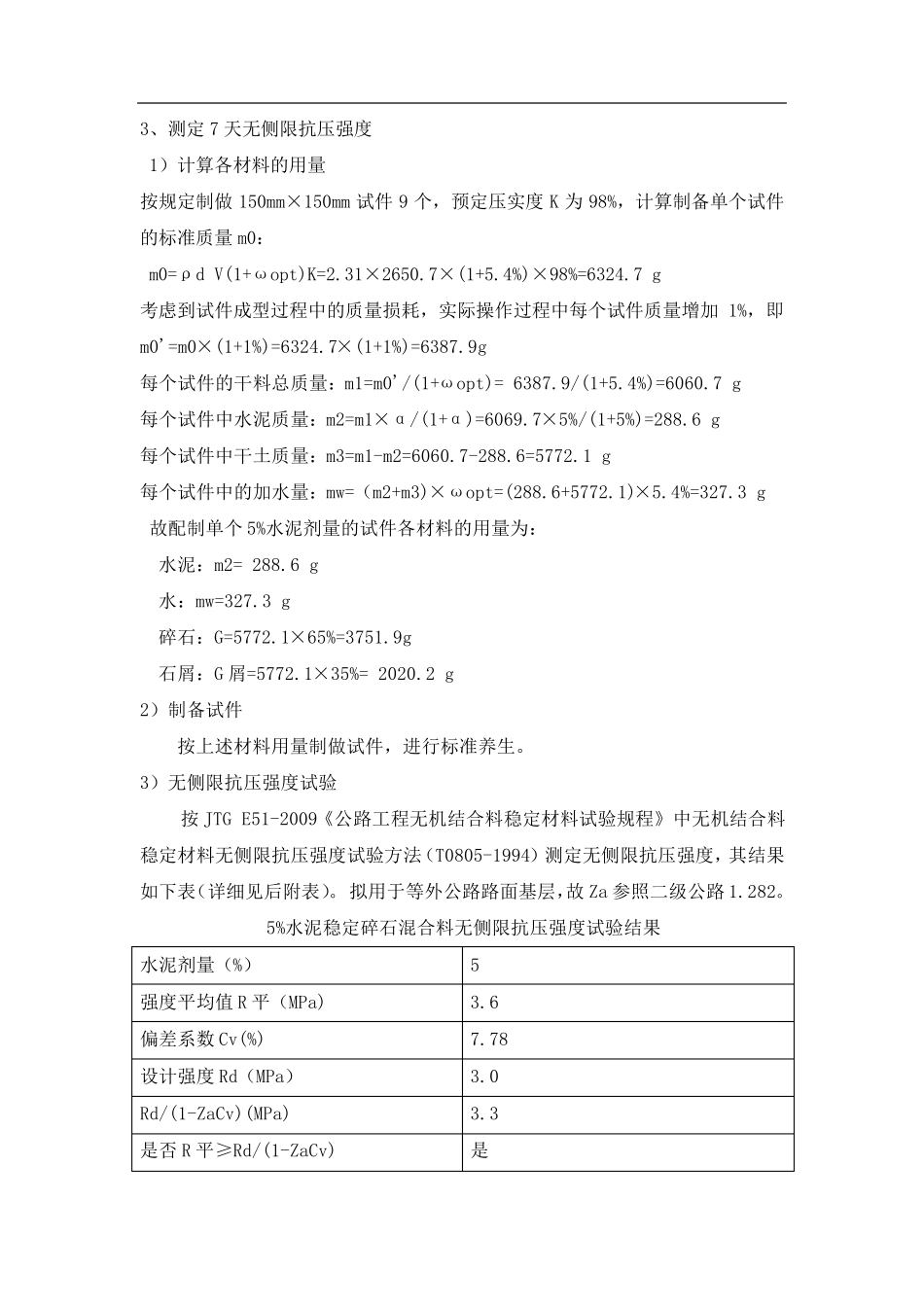

水稳设计配合比_第2页
2/7

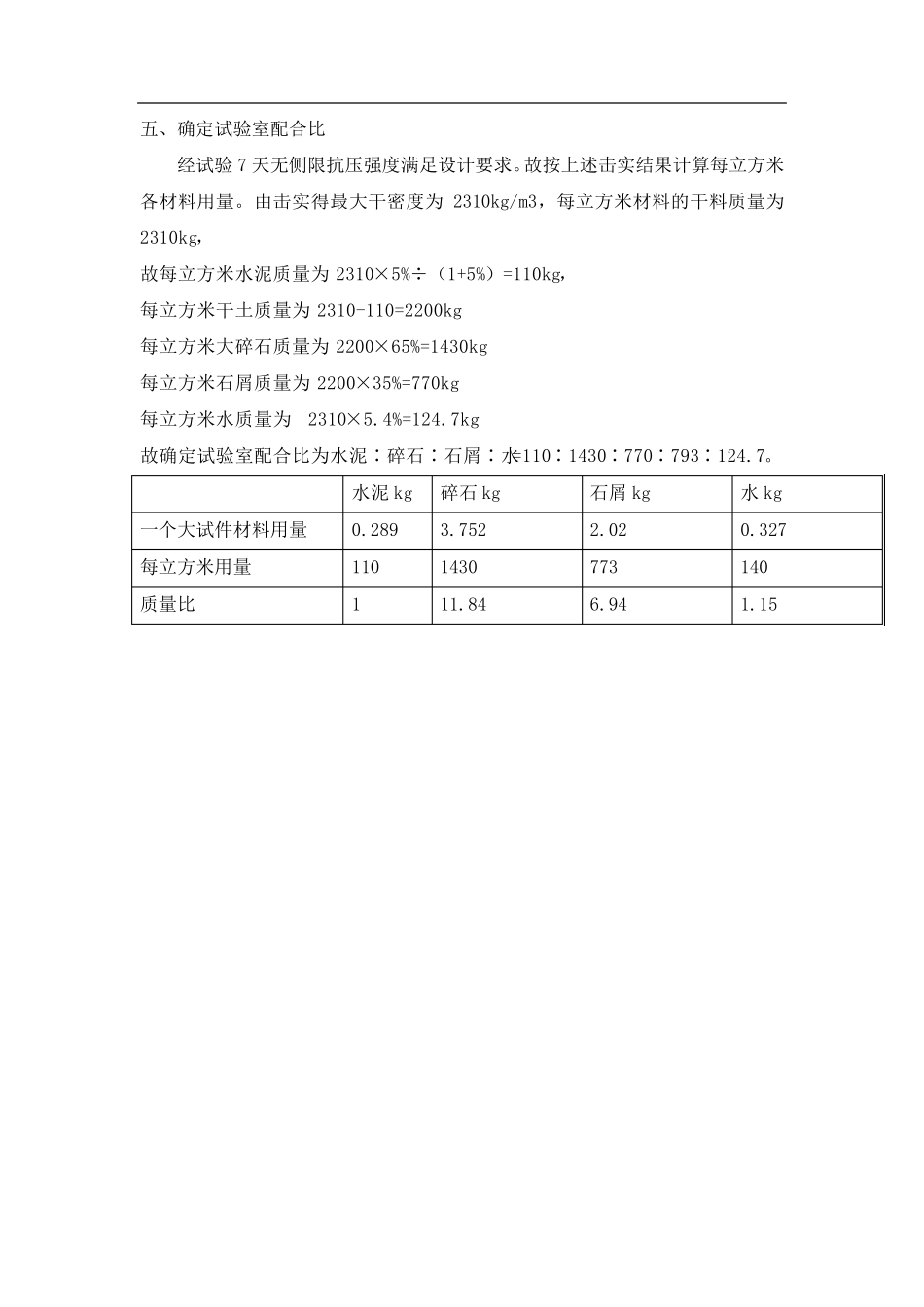

水稳设计配合比_第3页
3/7
5%水泥稳定碎石配合比设计说明 一、设计依据 1、JTG E42-2005 《公路工程集料试验规程》 2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》 3、JTJ 034-2000 《公路路面基层施工技术规范》 二、设计要求 1、等外公路路面基层; 2、水泥剂量5%; 3、7 天无侧限抗压强度指标≥3.0MPa,压实度≥98%。 三、原材料说明 1、水泥: P.O 42.5 普通硅酸盐水泥; 2、碎石: 经筛分确定按:碎石∶石屑=65%∶35%;掺配后级配满足设计要求,压碎值指标为13.7%; 3、水:日常生活用水。 四、配合比设计步骤 1、确定水泥剂量的掺配范围 依据设计要求,水泥剂量为5%。 2、确定最大干密度和最佳含水率 将5%水泥剂量的混合料,按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法(T0804-1994)确定混合料的最大干密度和最佳含水率,其结果如下表(详细见后附表) 5%水泥稳定碎石混合料击实试验结果 水泥剂量(%) 5 最佳含水率ωopt(%) 5.4 最大干密度ρd (g/cm3) 2.31 3、测定7 天无侧限抗压强度 1)计算各材料的用量 按规定制做150mm×150mm 试件 9 个,预定压实度K 为 98%,计算制备单个试件的标准质量m0: m0=ρd V(1+ωopt)K=2.31×2650.7×(1+5.4%)×98%=6324.7 g 考虑到试件成型过程中的质量损耗,实际操作过程中每个试件质量增加 1%,即 m0'=m0×(1+1%)=6324.7×(1+1%)=6387.9g 每个试件的干料总质量:m1=m0'/(1+ωopt)= 6387.9/(1+5.4%)=6060.7 g 每个试件中水泥质量:m2=m1×α/(1+α)=6069.7×5%/(1+5%)=288.6 g 每个试件中干土质量:m3=m1-m2=6060.7-288.6=5772.1 g 每个试件中的加水量:mw=(m2+m3)×ωopt=(288.6+5772.1)×5.4%=327.3 g 故配制单个 5%水泥剂量的试件各材料的用量为: 水泥:m2= 288.6 g 水:mw=327.3 g 碎石:G=5772.1×65%=3751.9g 石屑:G 屑=5772.1×35%= 2020.2 g 2)制备试件 按上述材料用量制做试件,进行标准养生。 3)无侧限抗压强度试验 按JTG E51-2009《公路工程无机结合料稳定材料试验规程》中无机结合料稳定材料无侧限抗压强度试验方法(T0805-1994)测定无侧限抗压强度,其结果如下表(详细见后附表)。 拟用于等外公路路面基层,故 Za 参照二级公路 1.282。 5%水泥稳定碎石混合料无侧限抗压强度试验结果 水泥剂量(%) 5 强度平均值 R 平(MPa) 3.6 偏差系数 Cv(%) 7.78 设计...
