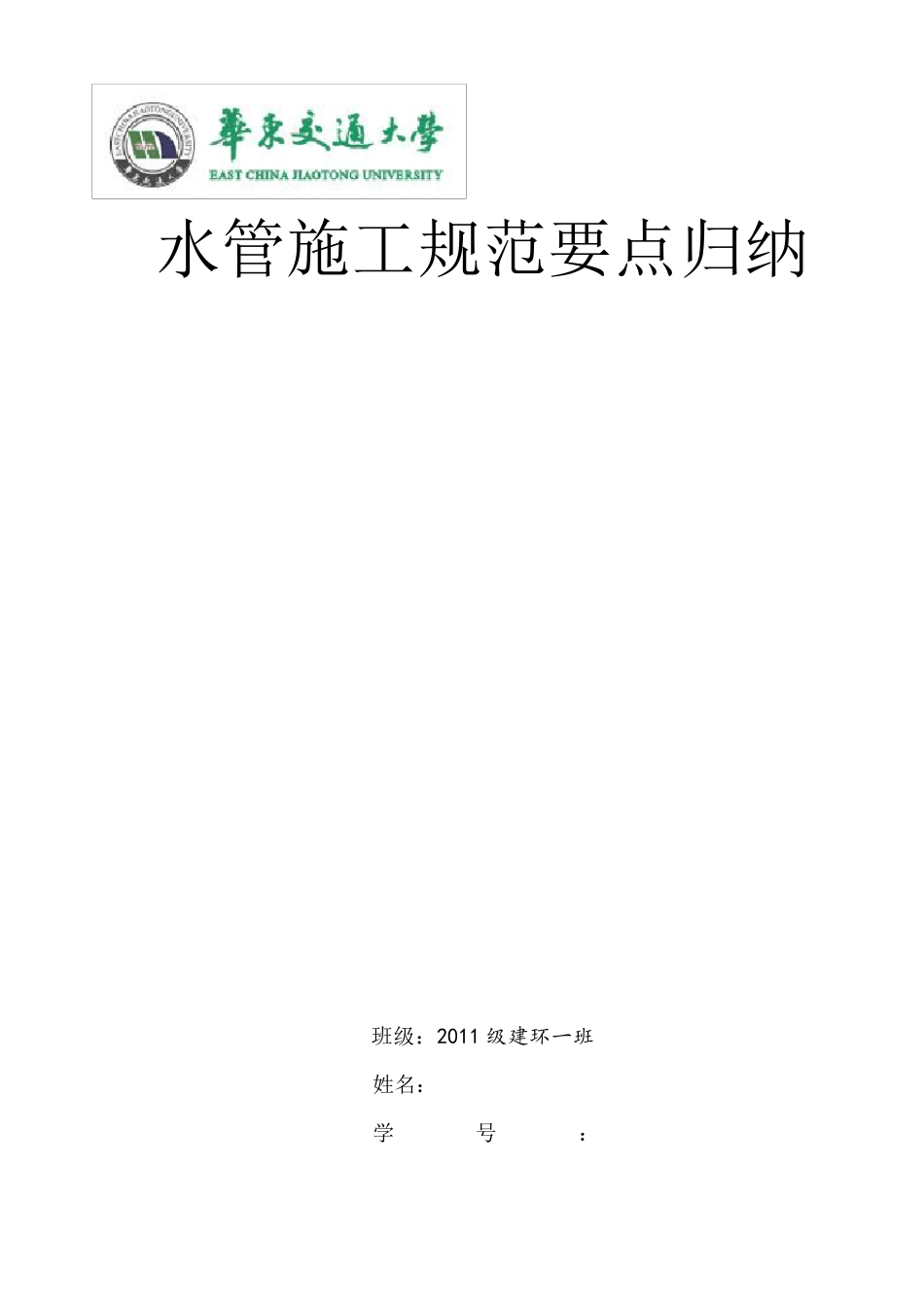

水管安装规范_第1页
1/9

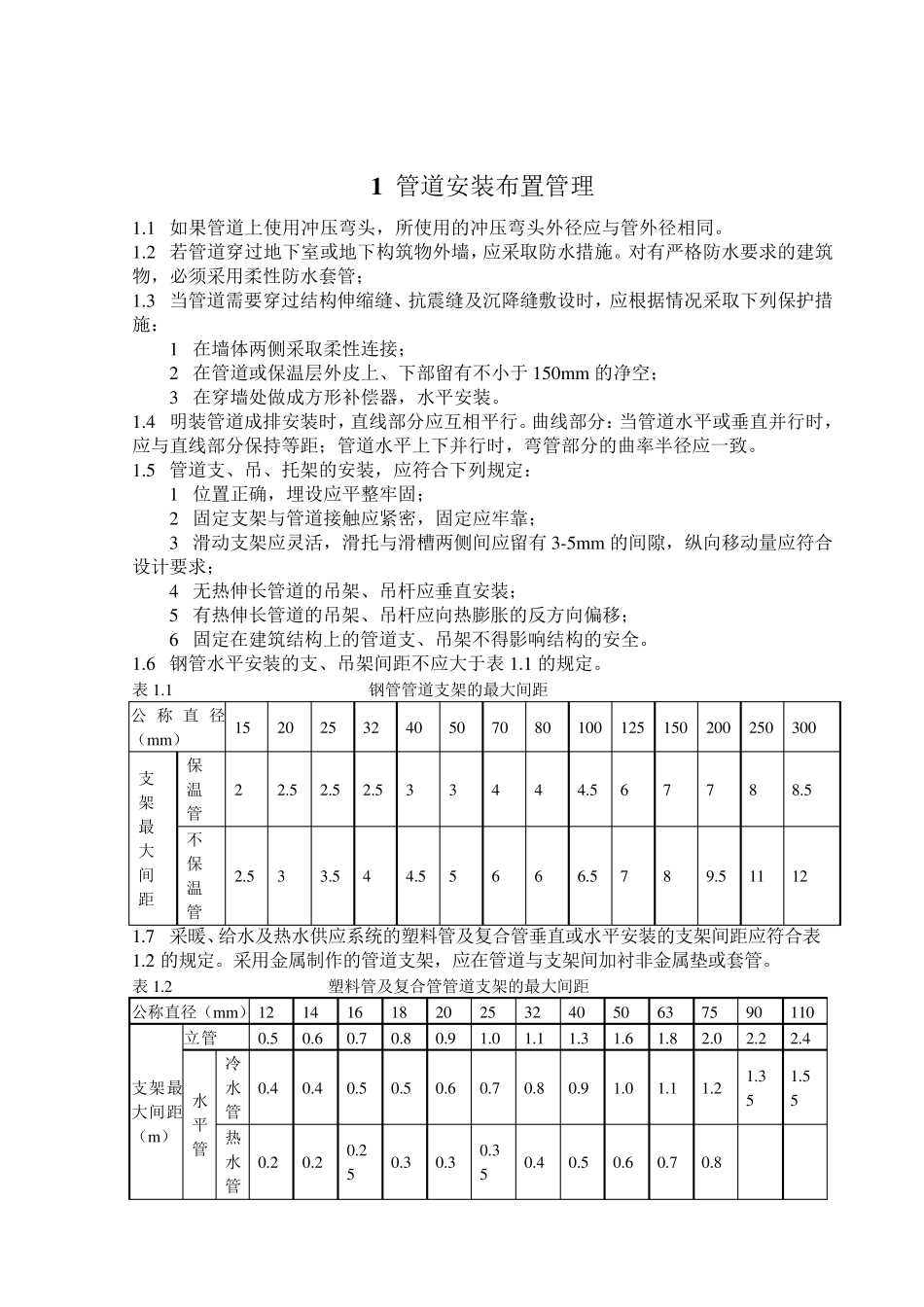

水管安装规范_第2页
2/9
水管安装规范_第3页
3/9
水管施工规范要点归纳 班级:2011 级建环一班 姓名: *** 学号:************** 1 管道安装布置管理 1.1 如果管道上使用冲压弯头,所使用的冲压弯头外径应与管外径相同。 1.2 若管道穿过地下室或地下构筑物外墙,应采取防水措施。对有严格防水要求的建筑物,必须采用柔性防水套管; 1.3 当管道需要穿过结构伸缩缝、抗震缝及沉降缝敷设时,应根据情况采取下列保护措施: 1 在墙体两侧采取柔性连接; 2 在管道或保温层外皮上、下部留有不小于 150m m 的净空; 3 在穿墙处做成方形补偿器,水平安装。 1.4 明装管道成排安装时,直线部分应互相平行。曲线部分:当管道水平或垂直并行时,应与直线部分保持等距;管道水平上下并行时,弯管部分的曲率半径应一致。 1.5 管道支、吊、托架的安装,应符合下列规定: 1 位置正确,埋设应平整牢固; 2 固定支架与管道接触应紧密,固定应牢靠; 3 滑动支架应灵活,滑托与滑槽两侧间应留有3-5m m 的间隙,纵向移动量应符合设计要求; 4 无热伸长管道的吊架、吊杆应垂直安装; 5 有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移; 6 固定在建筑结构上的管道支、吊架不得 影 响 结构的安全 。 1.6 钢 管水平安装的支、吊架间距不应大 于表 1.1 的规定。 表 1.1 钢 管管道支架的最 大 间距 公称直 径( m m ) 15 20 25 32 40 50 70 80 100 125 150 200 250 300 支架最大间距 保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5 不保温管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12 1.7 采暖 、给 水及热水供 应系 统 的塑 料 管及复 合管垂直或水平安装的支架间距应符合表1.2 的规定。采用金 属 制 作 的管道支架,应在管道与支架间加 衬 非 金 属 垫 或套管。 表 1.2 塑 料 管及复 合管管道支架的最 大 间距 公 称 直径( m m ) 12 14 16 18 20 25 32 40 50 63 75 90 110 支架最大 间距 ( m ) 立 管 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4 水平管 冷水管 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55 热水管 0.2 0.2 0.25 0.3 0.3 0.35 0.4 0.5 0.6 0.7 0.8 1 1.8 铜管垂直水平安装的支架间距应符合表 1.3 的规定。 表 1.3 铜管垂直或支架的最大间距 公称直径(m...
