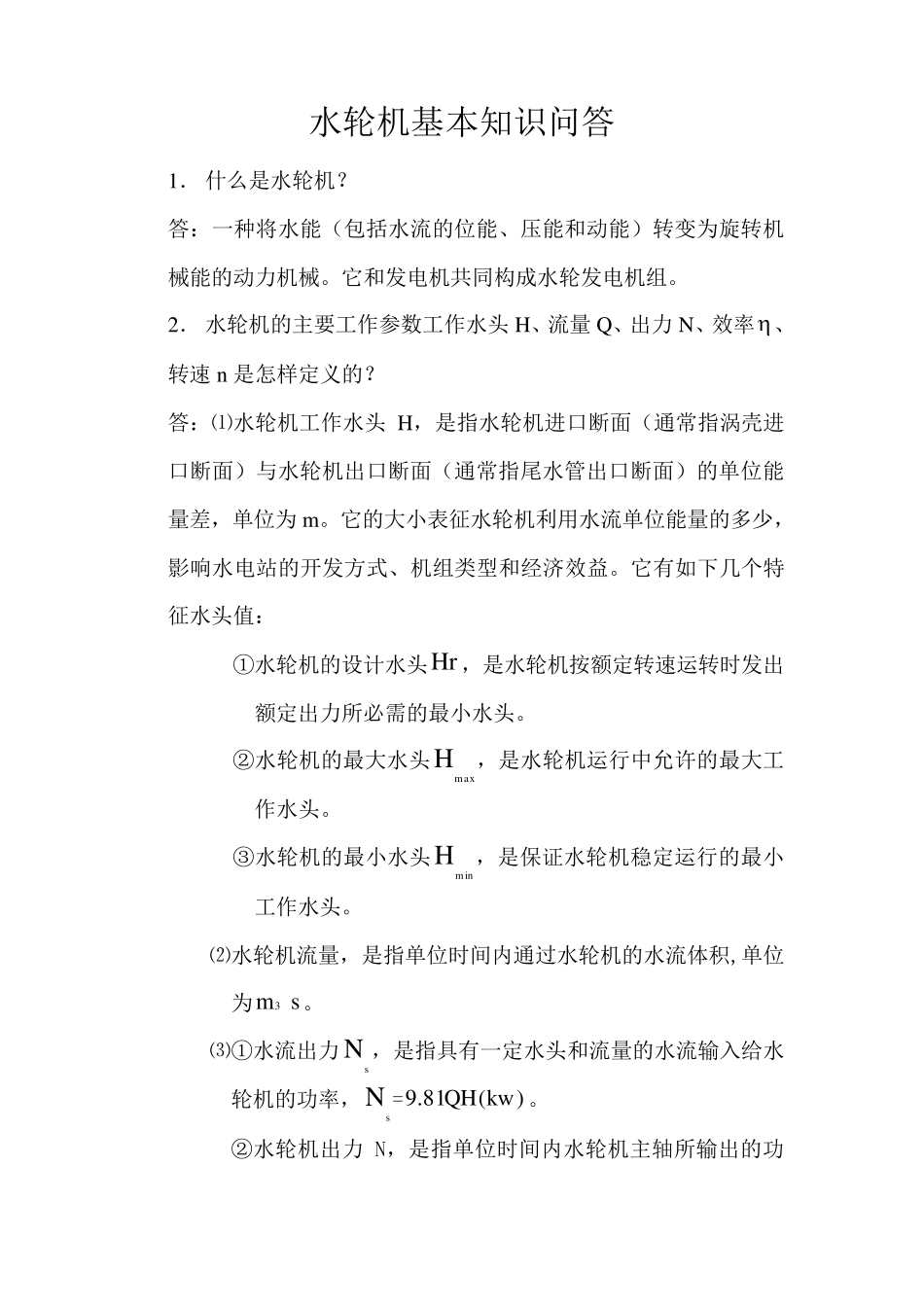

水轮机基本知识问答 1． 什么是水轮机？ 答：一种将水能（包括水流的位能、压能和动能）转变为旋转机械能的动力机械。它和发电机共同构成水轮发电机组。 2． 水轮机的主要工作参数工作水头H、流量Q、出力N、效率、转速n 是怎样定义的？ 答：⑴水轮机工作水头H，是指水轮机进口断面（通常指涡壳进口断面）与水轮机出口断面（通常指尾水管出口断面）的单位能量差，单位为m。它的大小表征水轮机利用水流单位能量的多少，影响水电站的开发方式、机组类型和经济效益。它有如下几个特征水头值： ①水轮机的设计水头Hr ，是水轮机按额定转速运转时发出额定出力所必需的最小水头。 ②水轮机的最大水头Hmax，是水轮机运行中允许的最大工作水头。 ③水轮机的最小水头Hmin，是保证水轮机稳定运行的最小工作水头。 ⑵水轮机流量，是指单位时间内通过水轮机的水流体积,单位为sm3。 ⑶①水流出力Ns，是指具有一定水头和流量的水流输入给水轮机的功率，Ns=)kw(QH81.9。 ②水轮机出力N，是指单位时间内水轮机主轴所输出的功率，单位为kw 。 ③水轮机效率 ，是指水轮机对水能的有效利用率， =N SN。 ⑷水轮机转速n ，是指水轮机在单位时间内旋转的次数，单位为minr。 3． 水利机标称直径D1是怎样规定的？ 答：⑴混流式水轮机D1是指转轮机叶片进水边的最大直径。 ⑵轴流式和斜流式水轮机D1 是指叶片旋转中心线与转轮室表面相交处的转轮室内径。 ⑶水斗式水轮机D1 是指转轮与射流中心线相切处的节圆直径。 4．水轮机分为几大类型？反击式水轮机又分为几种型式？其相应的特点怎样？ 答：根据水流能量转换的特征不同，把水轮机分为两大基本类型： ⑴ 反击式水轮机：利用水流的势能（位能和压能）和动能的水轮机。 ⑵冲击式水轮机：只利用水流动能的水轮机。 反击式水轮机按水流流经转轮的方向及结构特征不同，又分为 ⑴混流式水轮机（代表符号HL ）：水流径向进入转轮，经旋转改变方向，然后转为轴向流出。一般应用在中高水头电站。 ⑵ 轴流式水轮机（代表符号ZL）：水流进入和流出这种水轮机的转轮时，都是轴向的。根据叶片在运转中能否转动，又分为： ①轴流定浆式水轮机（代表符号ZD）：转轮叶片固定不动。一般应用于水头和负荷变化幅度较小的低水头电站。 ②轴流转浆式水轮机（代表符号ZZ）：其叶片可绕轮叶轴线旋转，根据负荷变化导叶与轮叶可以按一定协联关系而饶自身轴转动，以适应水流情况，保持效率变化不大。一...
