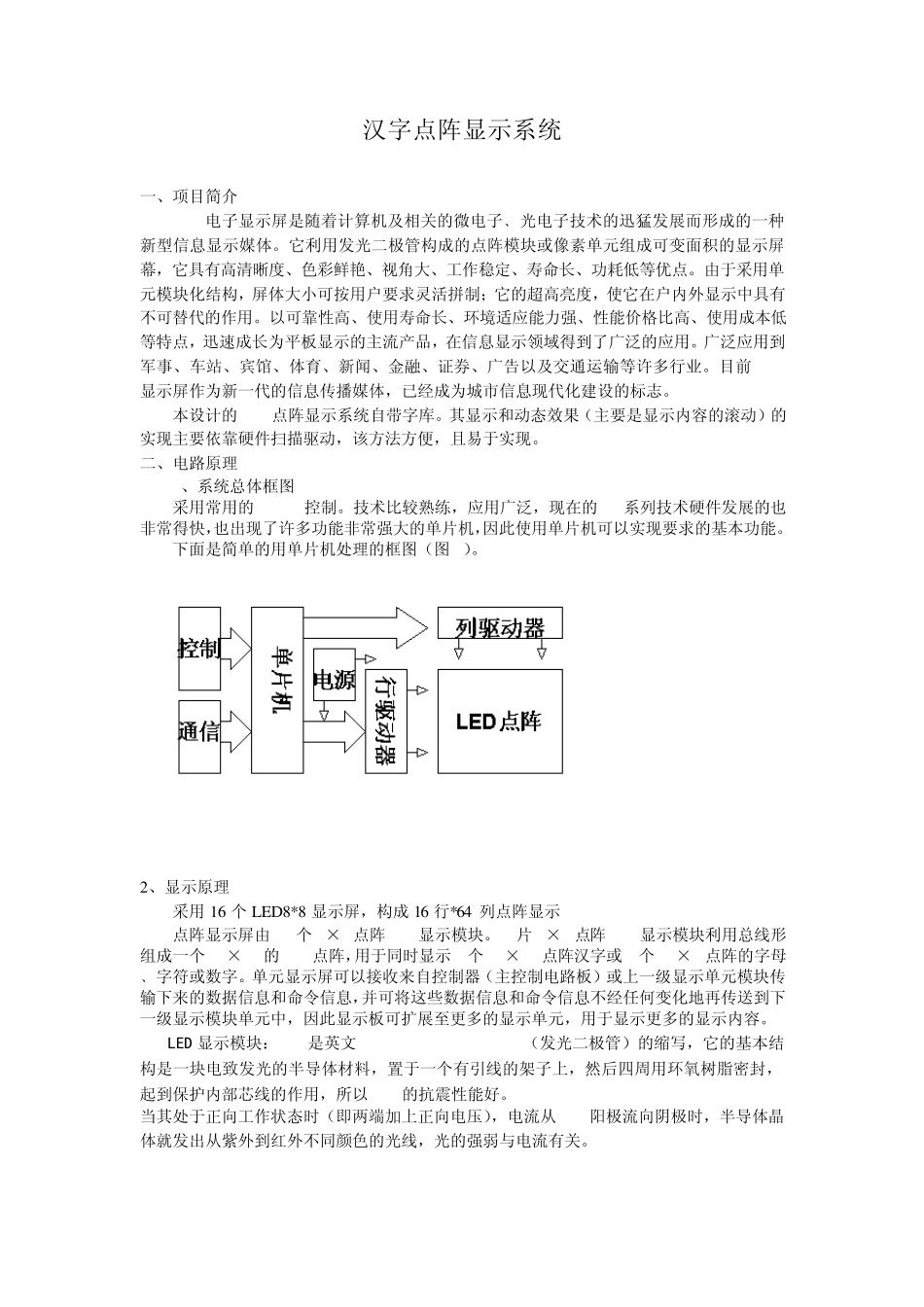

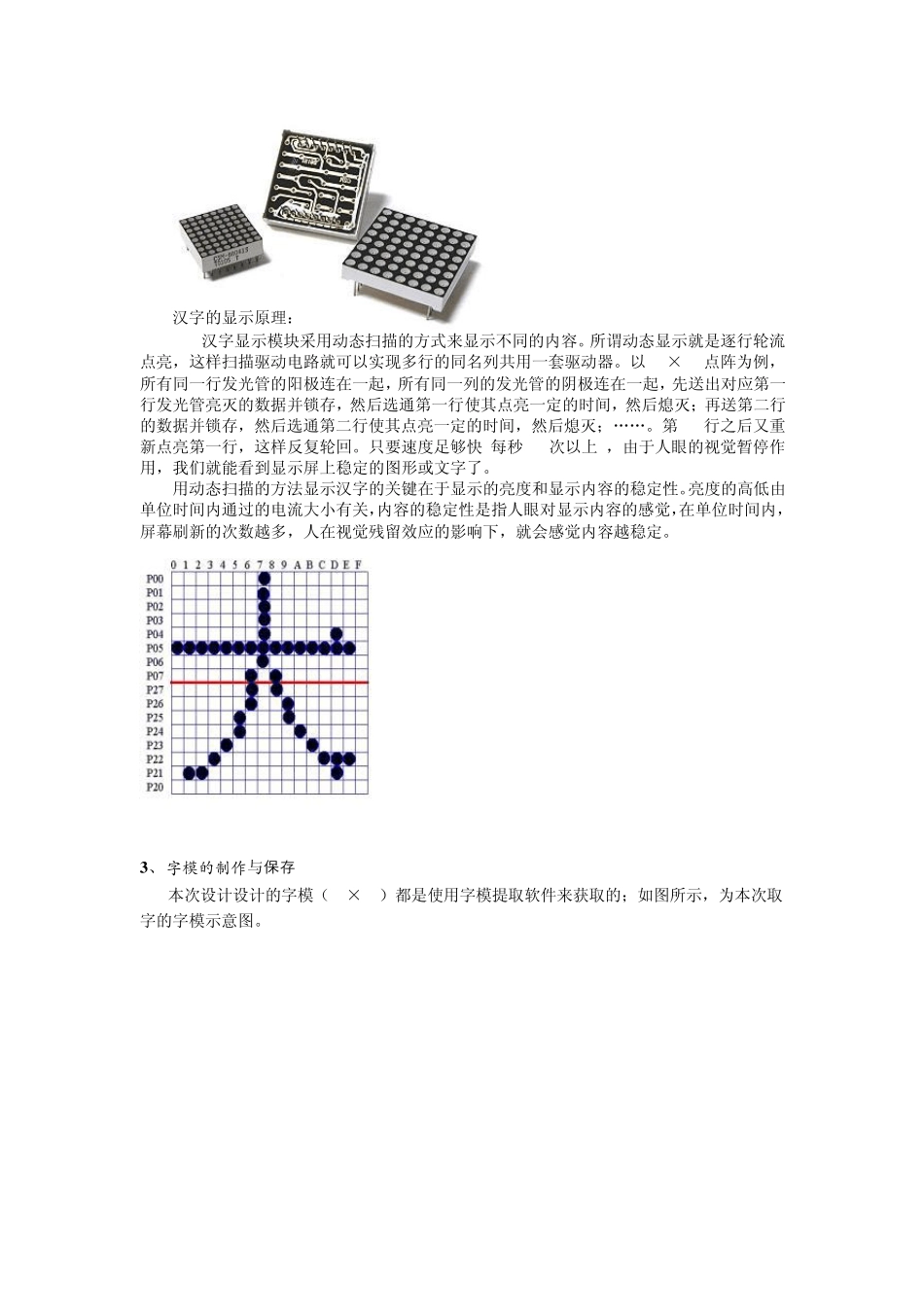

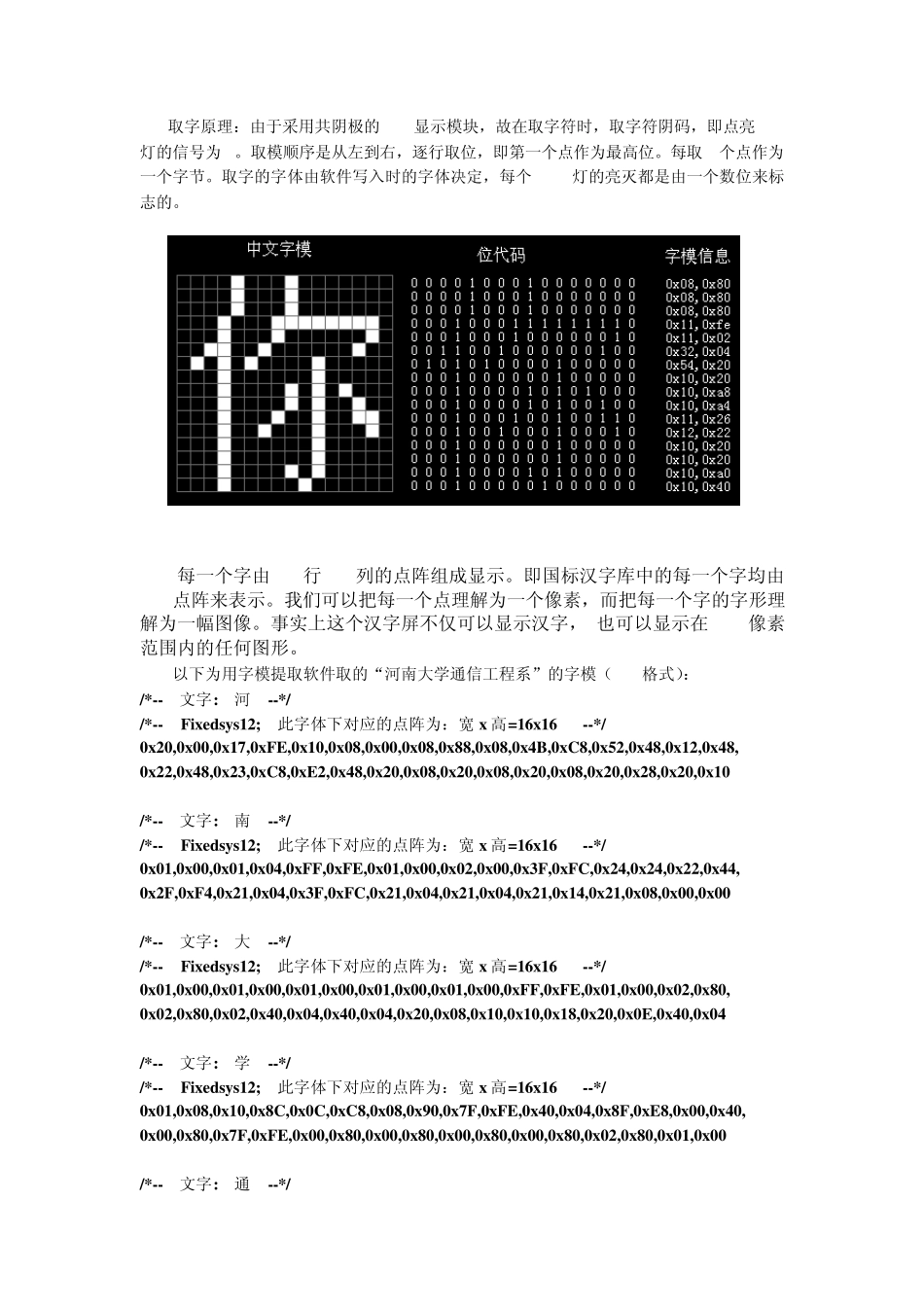

汉字点阵显示系统 一、项目简介 LED电子显示屏是随着计算机及相关的微电子﹑光电子技术的迅猛发展而形成的一种新型信息显示媒体。它利用发光二极管构成的点阵模块或像素单元组成可变面积的显示屏幕,它具有高清晰度、色彩鲜艳、视角大、工作稳定、寿命长、功耗低等优点。由于采用单元模块化结构,屏体大小可按用户要求灵活拼制;它的超高亮度,使它在户内外显示中具有不可替代的作用。以可靠性高、使用寿命长、环境适应能力强、性能价格比高、使用成本低等特点,迅速成长为平板显示的主流产品,在信息显示领域得到了广泛的应用。广泛应用到军事、车站、宾馆、体育、新闻、金融、证券、广告以及交通运输等许多行业。目前LED显示屏作为新一代的信息传播媒体,已经成为城市信息现代化建设的标志。 本设计的 LED点阵显示系统自带字库。其显示和动态效果(主要是显示内容的滚动)的实现主要依靠硬件扫描驱动,该方法方便,且易于实现。 二、电路原理 1、系统总体框图 采用常用的 89C51控制。技术比较熟练,应用广泛,现在的 51系列技术硬件发展的也非常得快,也出现了许多功能非常强大的单片机,因此使用单片机可以实现要求的基本功能。 下面是简单的用单片机处理的框图(图1)。 2、显示原理 采用 16 个LED8*8 显示屏,构成 16 行*64 列点阵显示 点阵显示屏由 16个8×8点阵 LED显示模块。16片8×8点阵 LED显示模块利用总线形组成一个16×64的 LED点阵,用于同时显示 4个16×16点阵汉字或 8个16×8点阵的字母﹑字符或数字。单元显示屏可以接收来自控制器(主控制电路板)或上一级显示单元模块传输下来的数据信息和命令信息,并可将这些数据信息和命令信息不经任何变化地再传送到下一级显示模块单元中,因此显示板可扩展至更多的显示单元,用于显示更多的显示内容。 LED 显示模块:LED是英文 light emitting diode(发光二极管)的缩写,它的基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用,所以 LED的抗震性能好。 当其处于正向工作状态时(即两端加上正向电压),电流从 LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同颜色的光线,光的强弱与电流有关。 汉字的显示原理: LED汉字显示模块采用动态扫描的方式来显示不同的内容。所谓动态显示就是逐行轮流点亮,这样扫描驱动电路就可以实现多行的同名列共用一套驱动器。以16×16点阵为例,所有...
