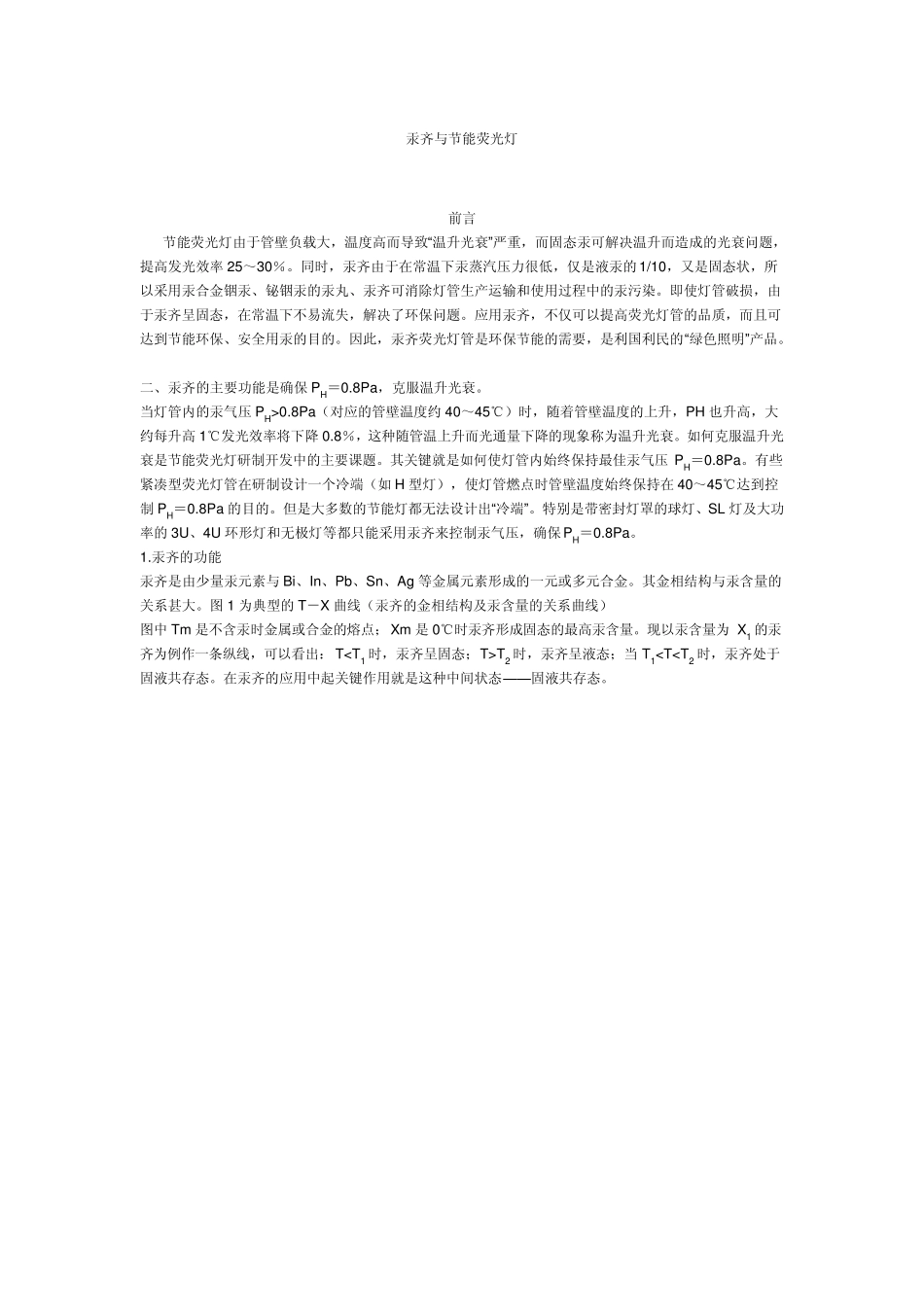

汞齐与节能荧光灯 前言 节能荧光灯由于管壁负载大，温度高而导致“温升光衰” 严重，而固态汞可解决温升而造成的光衰问题，提高发光效率 25～30％
同时，汞齐由于在常温下汞蒸汽压力很低，仅是液汞的1/10，又是固态状，所以采用汞合金铟汞、铋铟汞的汞丸、汞齐可消除灯管生产运输和使用过程中的汞污染
即使灯管破损，由于汞齐呈固态，在常温下不易流失，解决了环保问题
应用汞齐，不仅可以提高荧光灯管的品质，而且可达到节能环保、安全用汞的目的
因此，汞齐荧光灯管是环保节能的需要，是利国利民的“绿色照明” 产品
二、汞齐的主要功能是确保 PH＝0
8Pa，克服温升光衰
当灯管内的汞气压 PH>0
8Pa（对应的管壁温度约 40～45℃）时，随着管壁温度的上升，PH 也升高，大约每升高 1℃发光效率将下降 0
8％，这种随管温上升而光通量下降的现象称为温升光衰
如何克服温升光衰是节能荧光灯研制开发中的主要课题
其关键就是如何使灯管内始终保持最佳汞气压 PH＝0
有些紧凑型荧光灯管在研制设计一个冷端（如 H 型灯），使灯管燃点时管壁温度始终保持在 40～45℃达到控制 PH＝0
8Pa 的目的
但是大多数的节能灯都无法设计出“冷端”
特别是带密封灯罩的球灯、SL 灯及大功率的 3U、4U 环形灯和无极灯等都只能采用汞齐来控制汞气压，确保 PH＝0
汞齐的功能 汞齐是由少量汞元素与 Bi、In、Pb、Sn、Ag 等金属元素形成的一元或多元合金
其金相结构与汞含量的关系甚大

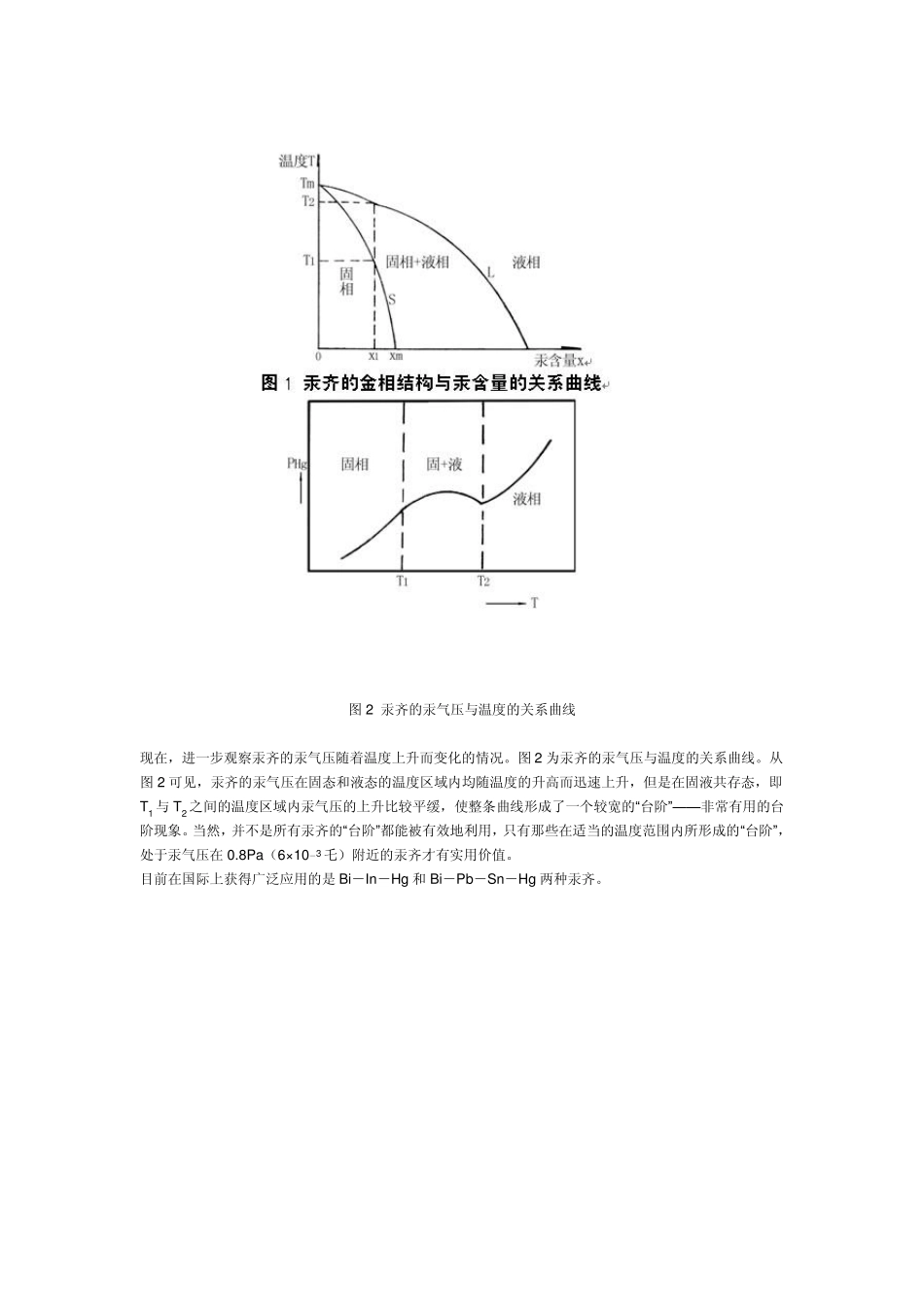

图 1 为典型的 T－X 曲线（汞齐的金相结构及汞含量的关系曲线） 图中 Tm 是不含汞时金属或合金的熔点；Xm 是 0℃时汞齐形成固态的最高汞含量
现以汞含量为 X1 的汞齐为例作一条纵线，可以看出： TT2 时，汞齐呈液态；当 T1
