江苏省新农村配网建设与改造典型设计使用说明书

江苏省新农村配网建设与改造典型设计使用说明书_第1页
1/8

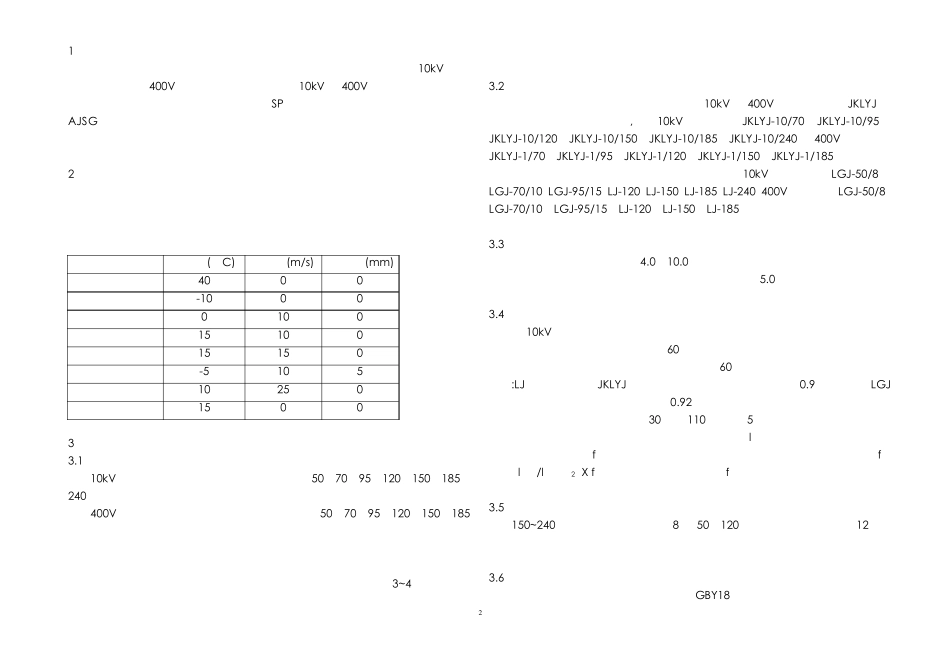

江苏省新农村配网建设与改造典型设计使用说明书_第2页
2/8
江苏省新农村配网建设与改造典型设计使用说明书_第3页
3/8
1 JSNP06-01-01 江苏省新农村配网建设与改造典型设计 使用说明书 2 1.编制说明 江苏省新农村配网建设与改造典型设计主要阐述了农村集镇、乡村 10kV 线路(含同杆架设的 400V 线路)的设计气象条件、10kV 及 400V 导线型号的选取、金具及绝缘子的使用、杆塔的分类和选型、SP 系列高强度部分预应力混凝土电杆和AJSG 系列钢管的使用、基础设计的地质条件及各类基础的规格,并对柱上开关、电缆引下和柱上配电变压器的安装、选用作了相应的说明。 2.设计气象条件 通用图选取以下气象条件作为导线及杆塔计算的依据,对于其它气象条件下的导线和杆塔计算请使用人员根据本地区的气象资料作进一步校验,并最终确定适用于本地区的导线施工弧垂和相关的杆塔、基础的使用条件。 条 件 气 温(°C) 风 速(m/s) 冰 厚 (mm) 最 高 气 温 40 0 0 最 低 气 温 -10 0 0 安 装 情 况 0 10 0 外 过 电 压 15 10 0 内 过 电 压 15 15 0 最 大 覆 冰 -5 10 5 最 大 风 速 10 25 0 年 平 均 气 温 15 0 0 3.导线选取和使用 3.1 导线截面选取 10kV 导线根据不同的供电负荷需求可以采用 50、70、95、120、150、185、240 等多种截面的导线。 400V 导线根据不同的供电负荷需求可以采用 50、70、95、120、150、185等多种截面的导线。 本图册的电气、结构和基础均针对以上截面导线进行设计,如需采用其它截面的导线需自行核算使用。 以上虽列出多种截面,但各地在使用时应根据各自的需要选择 3~ 4 种常用截面的导线,可使施工备料、杆型选择、运行维护得以简化。 3.2 导线型号选取 农村集镇、通道拥挤、人口密集地区的 10kV 及 400V 导线推荐采用 JKLYJ 系列辐照交联型架空绝缘铝线,即:10kV 导线采用 JKLYJ-10/70、JKLYJ-10/95、JKLYJ-10/120、JKLYJ-10/150、JKLYJ-10/185、JKLYJ-10/240; 400V 导线采用JKLYJ-1/70、JKLYJ-1/95、JKLYJ-1/120、JKLYJ-1/150、JKLYJ-1/185。 除上述地区的农村地区均采用裸导线,即 10kV 导线选用 LGJ-50/8、LGJ-70/10、LGJ-95/15、LJ-120、LJ-150、LJ-185、LJ-240,400V 导线选用 LGJ-50/8、LGJ-70/10、LGJ-95/15、LJ-120、LJ-150、LJ-185。 3.3 导线安全系数的选取 导线安全系数取值范围为 4.0~10.0。其中钢芯铝绞线安全系数取值较大,小截面绝缘铝线取值较小,而一般导线安全系数取值均为 5.0。 3.4 导线初伸...
