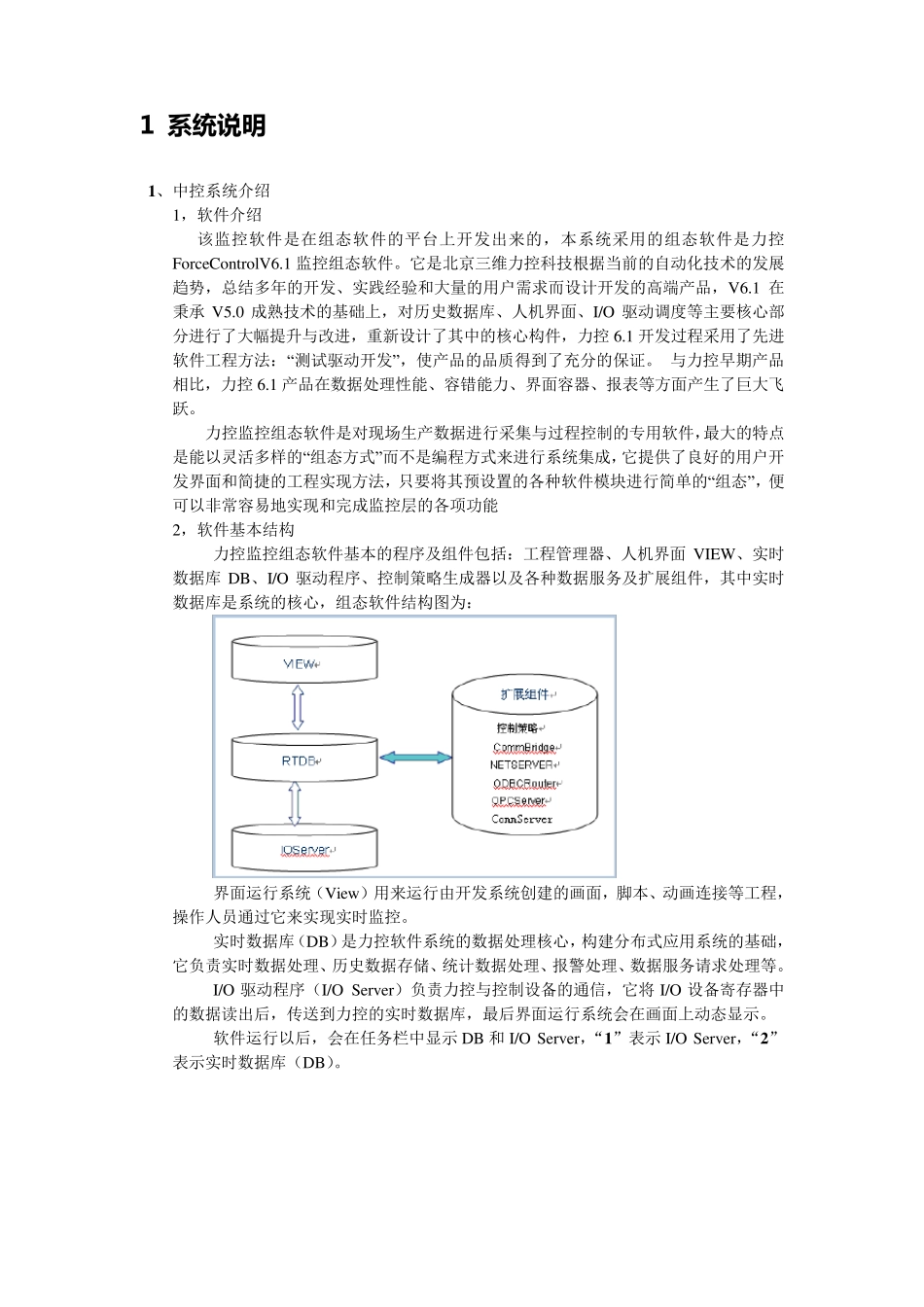

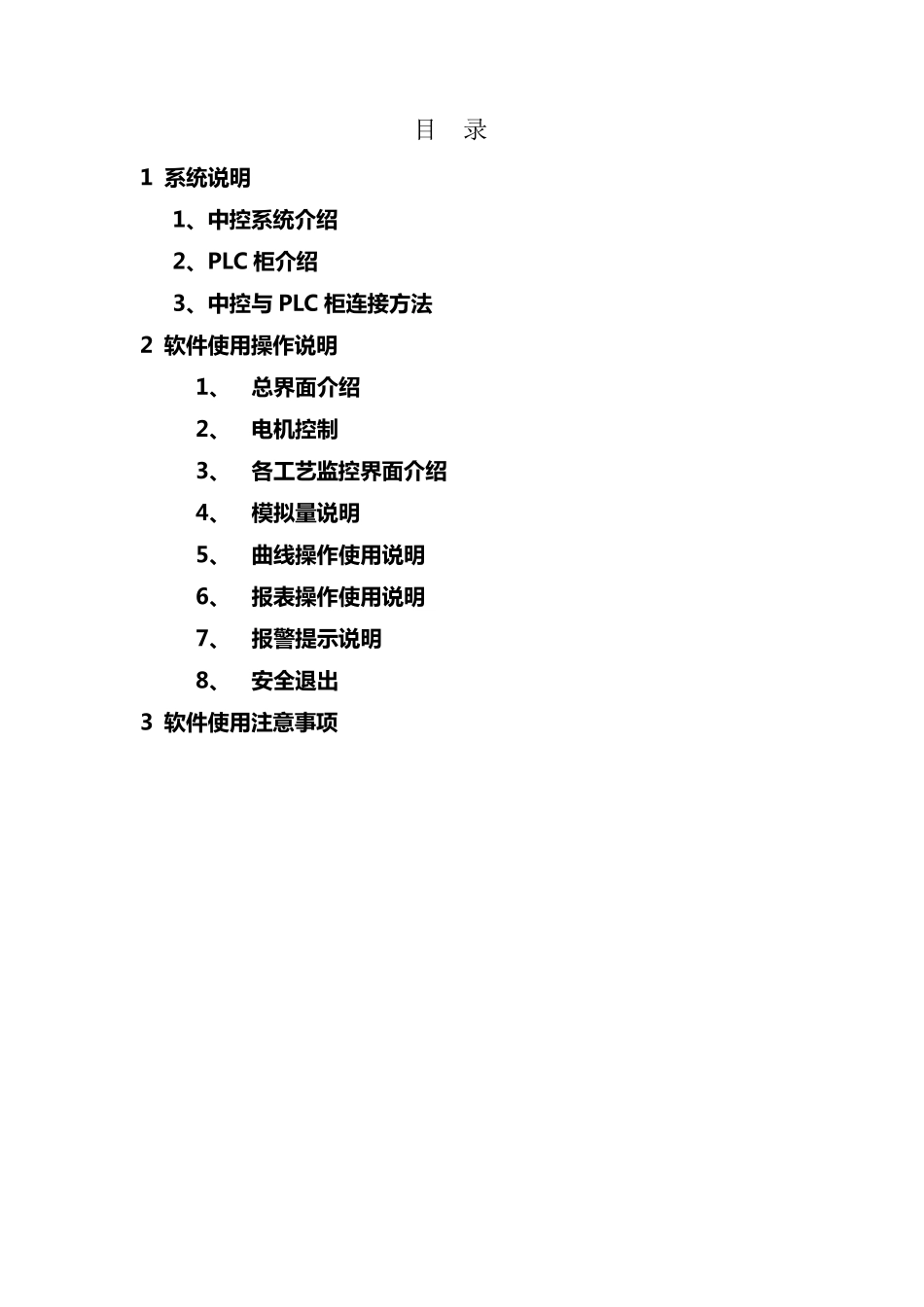

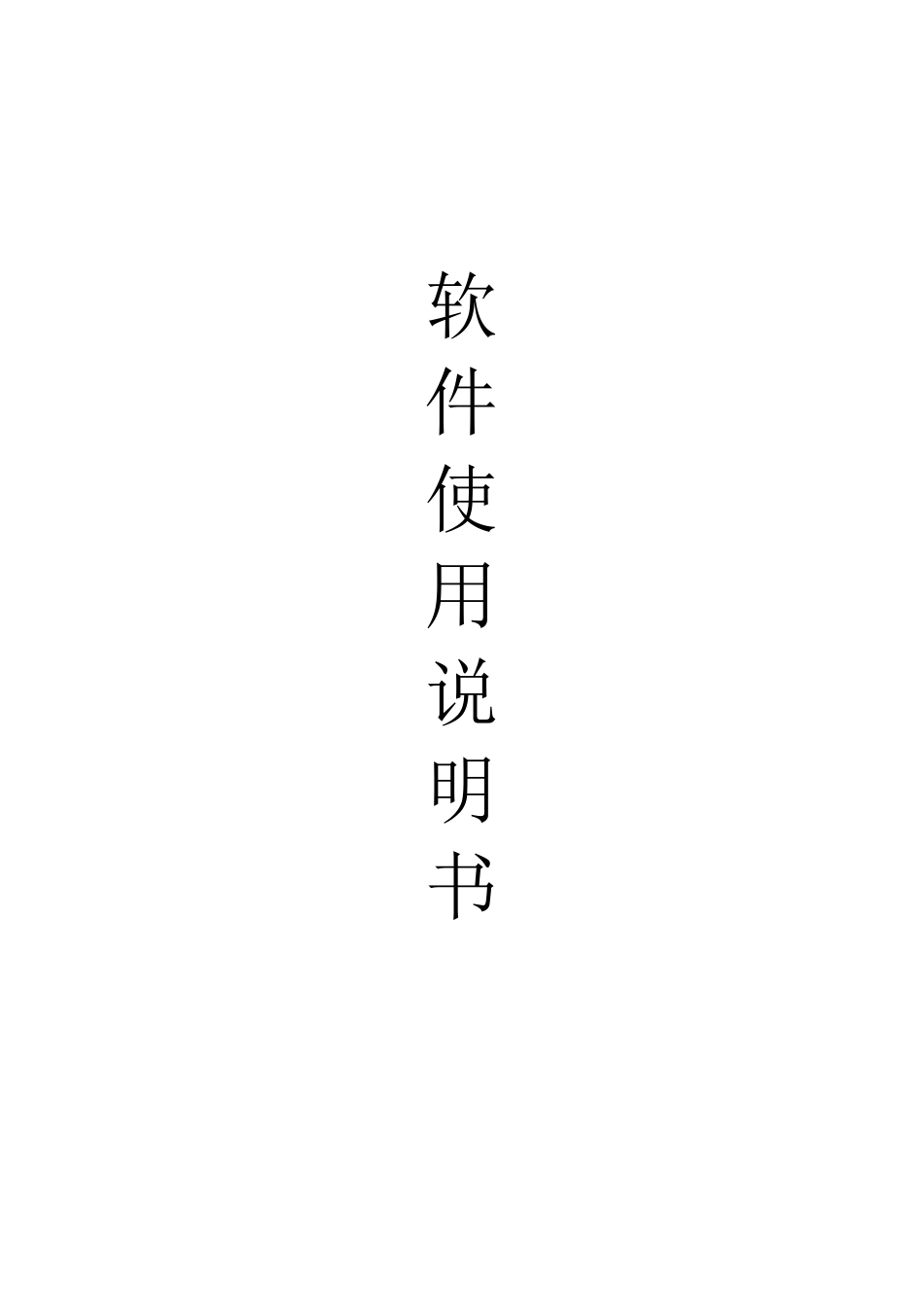

软 件 使 用 说 明 书 目 录 1 系 统 说 明 1、中控系 统 介绍 2、PLC 柜介绍 3、中控与 PLC 柜连接方法 2 软件使用操作说 明 1、 总界面介绍 2、 电机控制 3、 各工艺监控界面介绍 4、 模拟量说 明 5、 曲线操作使用说 明 6、 报表操作使用说 明 7、 报警提示说 明 8、 安全退出 3 软件使用注意事项 1 系 统 说 明 1 、中控系统介绍 1，软件介绍 该监控软件是在组态软件的平台上开发出来的，本系统采用的组态软件是力控ForceControlV6.1 监控组态软件。它是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，V6.1 在秉承 V5.0 成熟技术的基础上，对历史数据库、人机界面、I/O 驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控 6.1 开发过程采用了先进软件工程方法：“测试驱动开发”，使产品的品质得到了充分的保证。 与力控早期产品相比，力控 6.1 产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。 力控监控组态软件是对现场生产数据进行采集与过程控制的专用软件，最大的特点是能以灵活多样的“组态方式”而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成监控层的各项功能 2，软件基本结构 力控监控组态软件基本的程序及组件包括：工程管理器、人机界面 VIEW、实时数据库 DB、I/O 驱动程序、控制策略生成器以及各种数据服务及扩展组件，其中实时数据库是系统的核心，组态软件结构图为： 界面运行系统（View ）用来运行由开发系统创建的画面，脚本、动画连接等工程，操作人员通过它来实现实时监控。 实时数据库（DB）是力控软件系统的数据处理核心，构建分布式应用系统的基础，它负责实时数据处理、历史数据存储、统计数据处理、报警处理、数据服务请求处理等。 I/O 驱动程序（I/O Server）负责力控与控制设备的通信，它将I/O 设备寄存器中的数据读出后，传送到力控的实时数据库，最后界面运行系统会在画面上动态显示。 软件运行以后，会在任务栏中显示DB 和 I/O Server，“1 ”表示I/O Server，“2 ”表示实时数据库（DB）。 2，软件使用介绍 该软件是正版软件，正常使用软件是需要解密狗的，在电脑主机的U SB 接口上...
