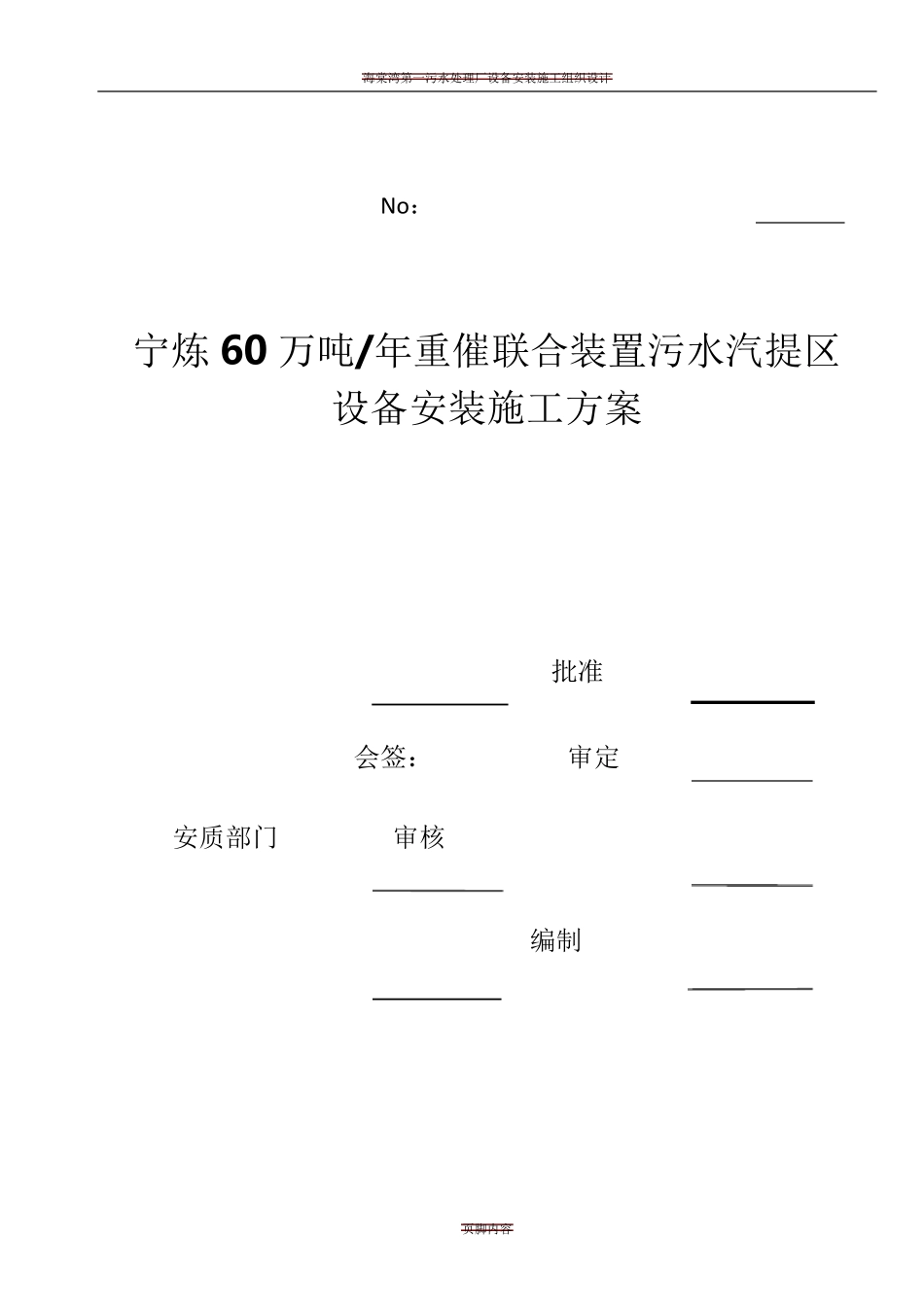

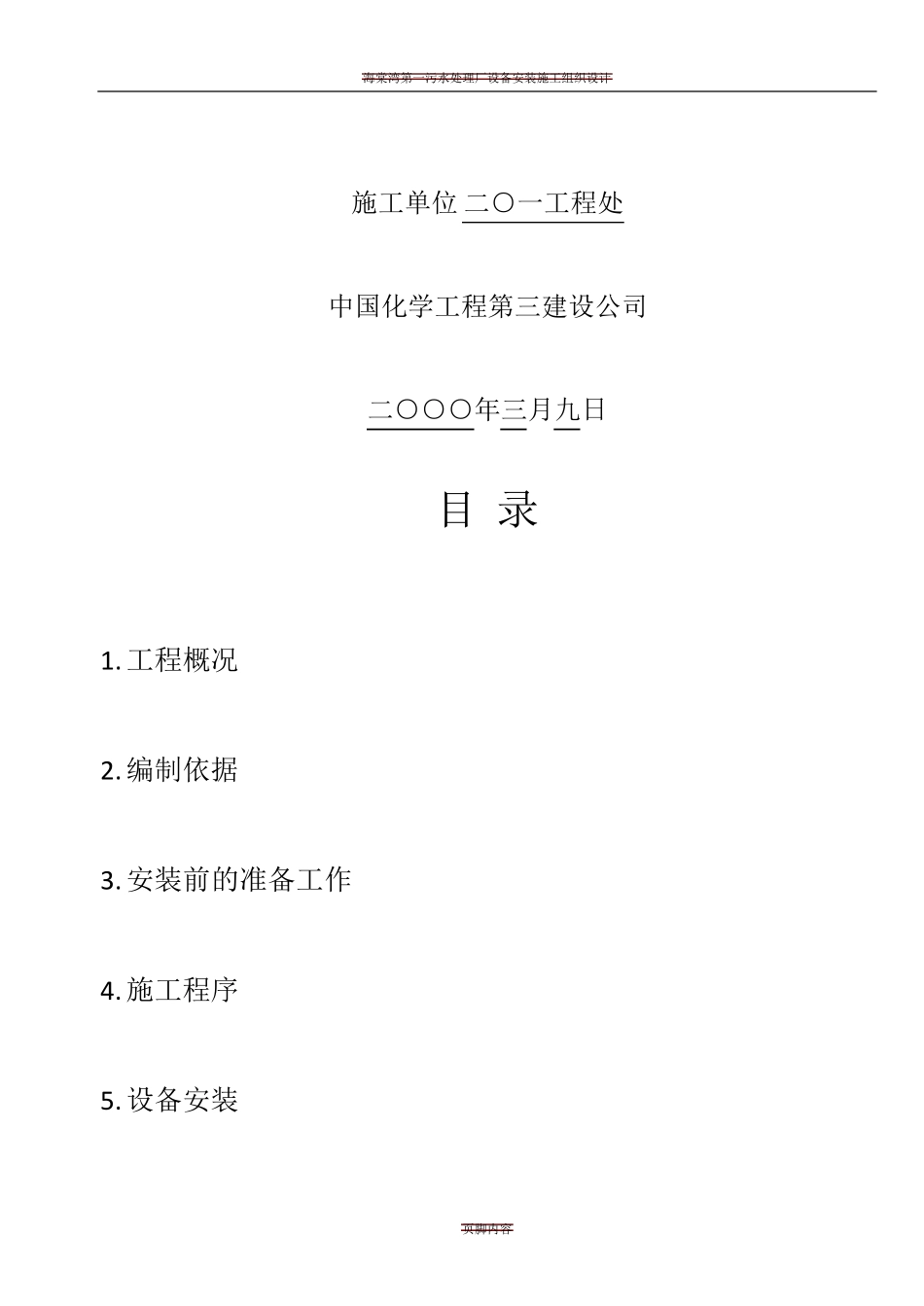

海棠湾第一污水处理厂设备安装施工组织设计 页脚内容 No： 宁炼 60 万吨/年重催联合装置污水汽提区 设备安装施工方案 批准 会签： 审定 安质部门 审核 编制 海棠湾第一污水处理厂设备安装施工组织设计 页脚内容 施工单位 二○一工程处 中国化学工程第三建设公司 二○○○年三月九日 目 录 1. 工程概况 2. 编制依据 3. 安装前的准备工作 4. 施工程序 5. 设备安装 海棠湾第一污水处理厂设备安装施工组织设计 页脚内容 6. 设备试压 7. 进度计划 8. 劳动力计划 9. 安全质量保证措施 1. 工程概况 宁夏炼油厂 30T/h 污水汽提装置静设备安装共 43 台 ,泵类 11 台.我处在该工程中负责 38 台静设备及 11 台泵的安装工作,其中静设备包括 4海棠湾第一污水处理厂设备安装施工组织设计 页脚内容 台空冷器 、11 台换热器 、16 台容器及 7 台其它设备安装 ，共113.4T(详见后附“设备规格表”)。 2.编制依据 2.1.施工设计图纸 B8604-42/I-安-1/(HGJ209-83); 2.2.《中低压化工设备施工及验收规范》（HGJ20-83）； 2.3.《化工机器工程施工及验收规范》（HGJ203-83）； 2.4.《化工工程建设起重施工规范》（HGJ207-83）。 2.5.《化工工程建设起重施工规范》（HGJ201-83）。 3.安装前的准备工作 3.1.基础准备 土建交付的基础,应标有清晰的纵横向轴线、标高基准点，各预埋件、预留孔洞、地脚螺检孔的中心位置应标志清楚，且应提交中间交接证书；有标高、中心线及各部位尺寸的实际记录，其中主要尺寸允许偏差为下表所示： 单位（mm） 序号 偏 差 名 称 允许偏差 1 基础座标位置（纵、横轴线） ±2 2 基础各不同平面的标高 +0—-20 海棠湾第一污水处理厂设备安装施工组织设计 页脚内容 3 基础上平面的不水平度 每米： 全长： 5 10 4 预埋地脚螺栓的中心距 ±2 5 预留地脚螺栓孔的中心位置 ±10 基础复检合格后，对地脚螺栓两侧放置垫铁部位，打出深度约 10-20m m凹窝，基础其余表面应打出麻面，深度约 10m m ，每平方分米3-5 点。 3.2.技术准备: 要求甲方供全套有关的设备图纸资料,如平面图、基础图、装配图、系统图、本体工艺配管图及安装、使用说明书等。同时要求甲方提供有关产品质量合格证书等。最后将审批后方案进行技术交底，组织施工。 3.3.主要的工具材料准备: 3.3.1.施工用的量具准备: 序号 名称 规 格 单 位 数量 1 水平仪 0.01m m...
