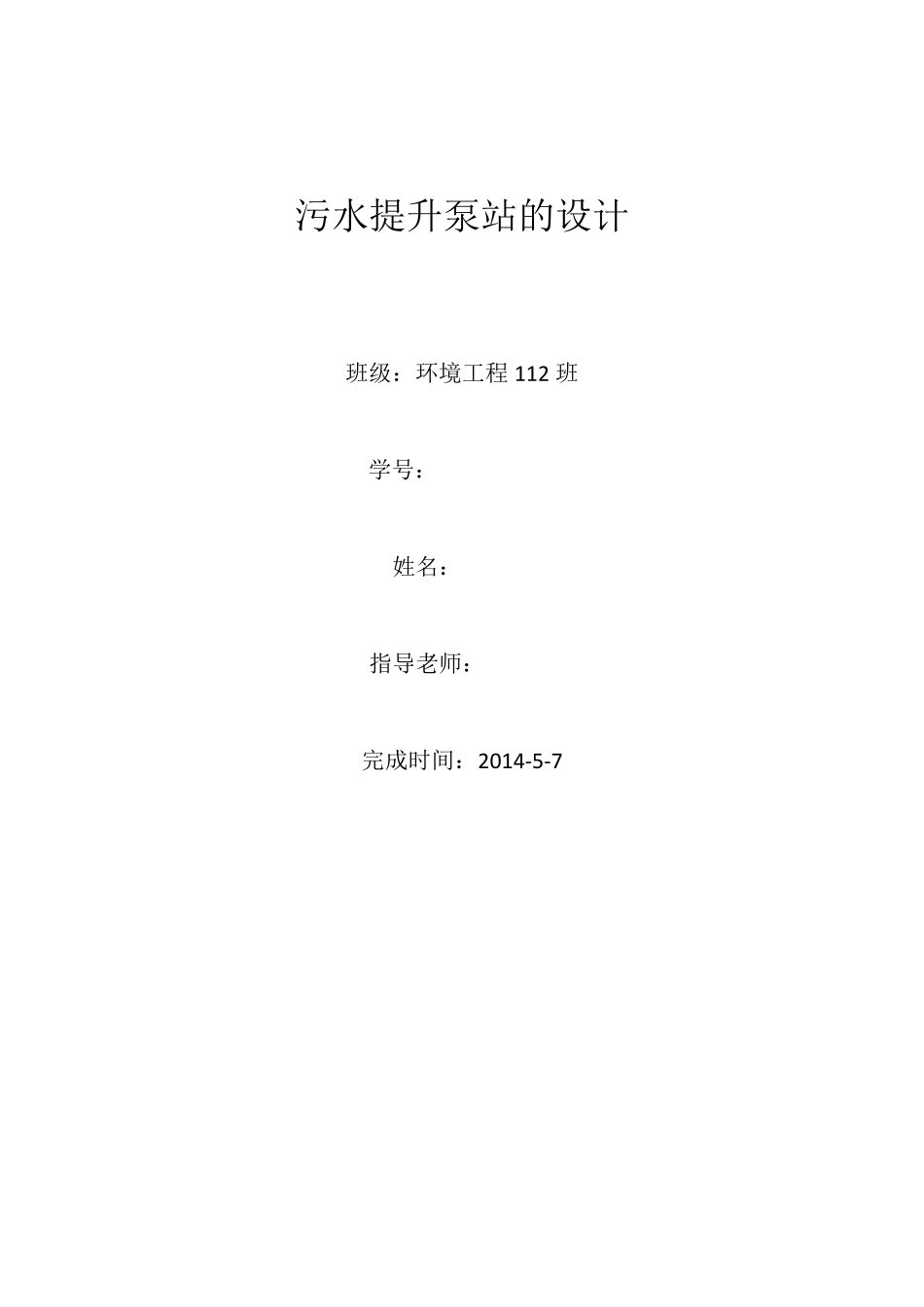

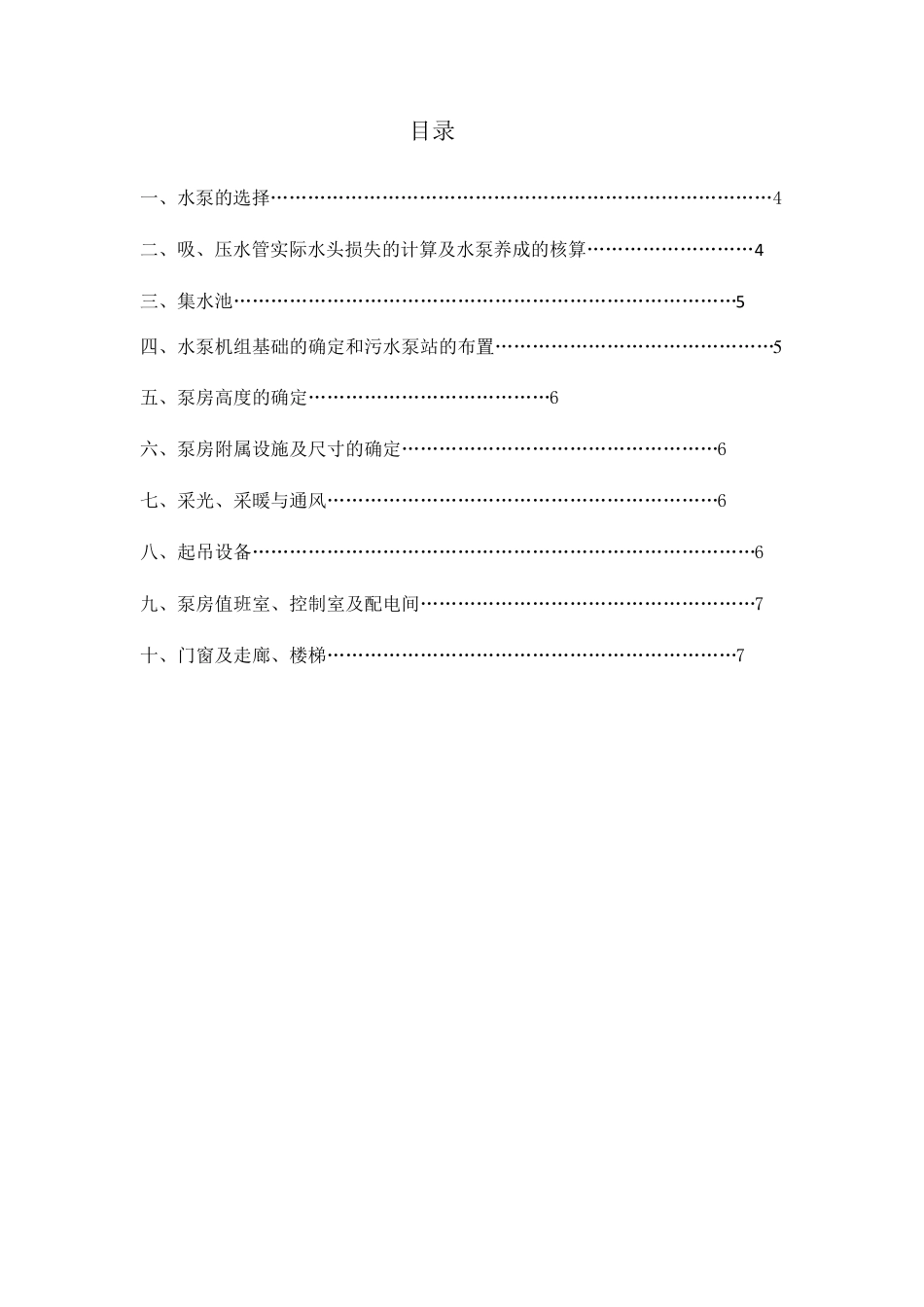

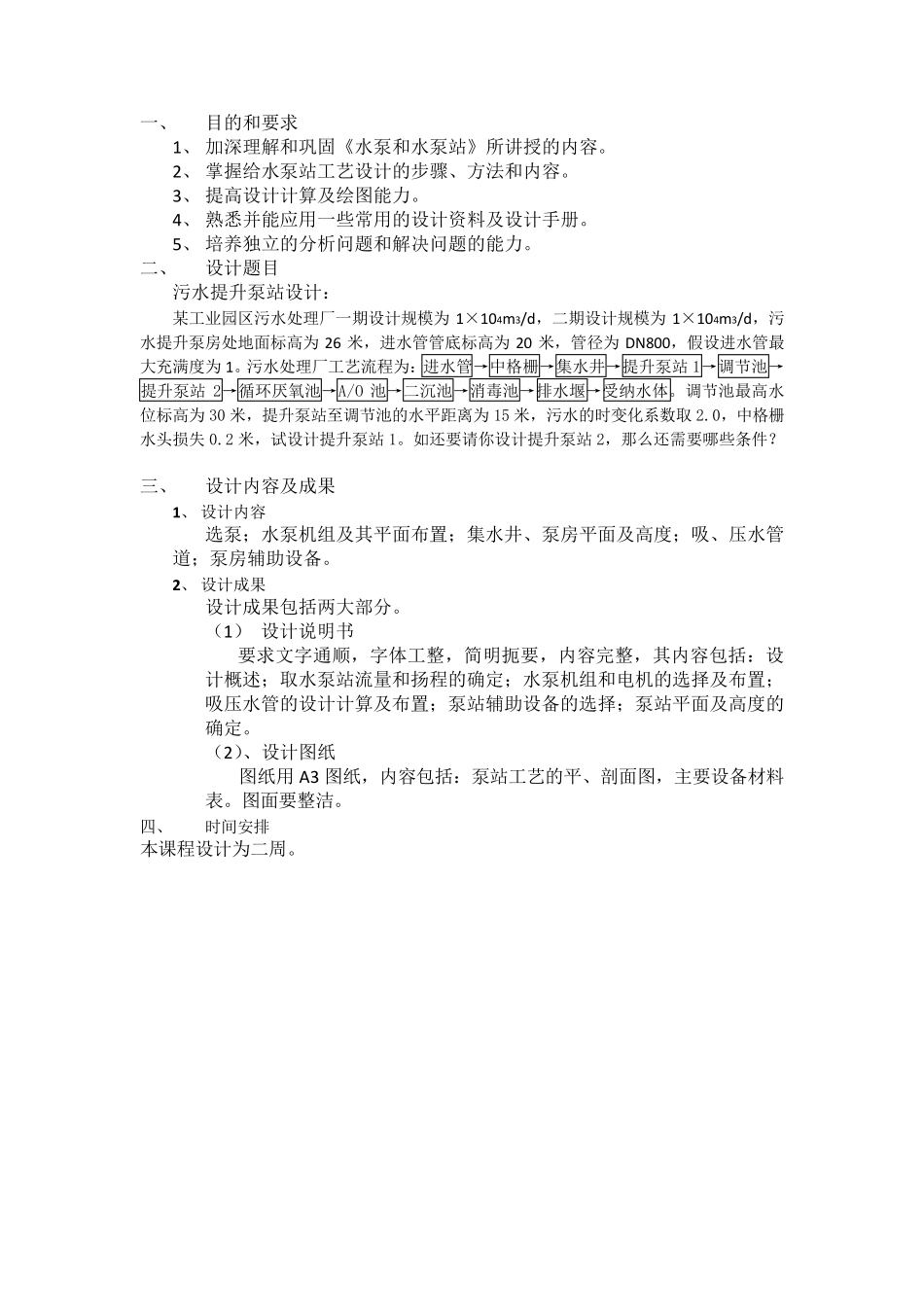

污水提升泵站的设计 班级：环境工程 112 班 学号：********** 姓名：*** 指导老师：*** 完成时间：2014-5-7 一、 目的和要求 1、 加深理解和巩固《水泵和水泵站》所讲授的内容。 2、 掌握给水泵站工艺设计的步骤、方法和内容。 3、 提高设计计算及绘图能力。 4、 熟悉并能应用一些常用的设计资料及设计手册。 5、 培养独立的分析问题和解决问题的能力。 二、 设计题目 污水提升泵站设计： 某工业园区污水处理厂一期设计规模为1×104m 3/d，二期设计规模为1×104m 3/d，污水提升泵房处地面标高为26 米，进水管管底标高为20 米，管径为DN800，假设进水管最大充满度为1。污水处理厂工艺流程为：进水管→中格栅→集水井→提升泵站1→调节池→提升泵站2→循环厌氧池→A/O 池→二沉池→消毒池→排水堰→受纳水体。调节池最高水位标高为30 米，提升泵站至调节池的水平距离为15 米，污水的时变化系数取 2.0，中格栅水头损失0.2 米，试设计提升泵站1。如还要请你设计提升泵站2，那么还需要哪些条件？ 三、 设计内容及成果 1、 设计内容 选泵；水泵机组及其平面布置；集水井、泵房平面及高度；吸、压水管道；泵房辅助设备。 2、 设计成果 设计成果包括 两 大部 分。 （ 1） 设计说 明 书 要求文 字 通 顺 ，字 体工整 ，简 明 扼 要，内容完 整 ，其内容包括 ：设计概 述 ；取水泵站流量 和扬 程的确 定 ；水泵机组和电 机的选择 及布置；吸压水管的设计计算及布置；泵站辅助设备的选择 ；泵站平面及高度的确 定 。 （ 2）、设计图纸 图纸 用A3 图纸 ，内容包括 ：泵站工艺的平、剖 面图，主 要设备材 料表 。图面要整 洁 。 四 、 时间 安 排 本 课 程设计为二周 。 目录 一、水泵的选择………………………………………………………………………4 二、吸、压水管实际水头损失的计算及水泵养成的核算………………………4 三、集水池………………………………………………………………………5 四、水泵机组基础的确定和污水泵站的布置………………………………………5 五、泵房高度的确定…………………………………6 六、泵房附属设施及尺寸的确定……………………………………………6 七、采光、采暖与通风………………………………………………………6 八、起吊设备………………………………………………………………………6 九、泵房值班室、控...
