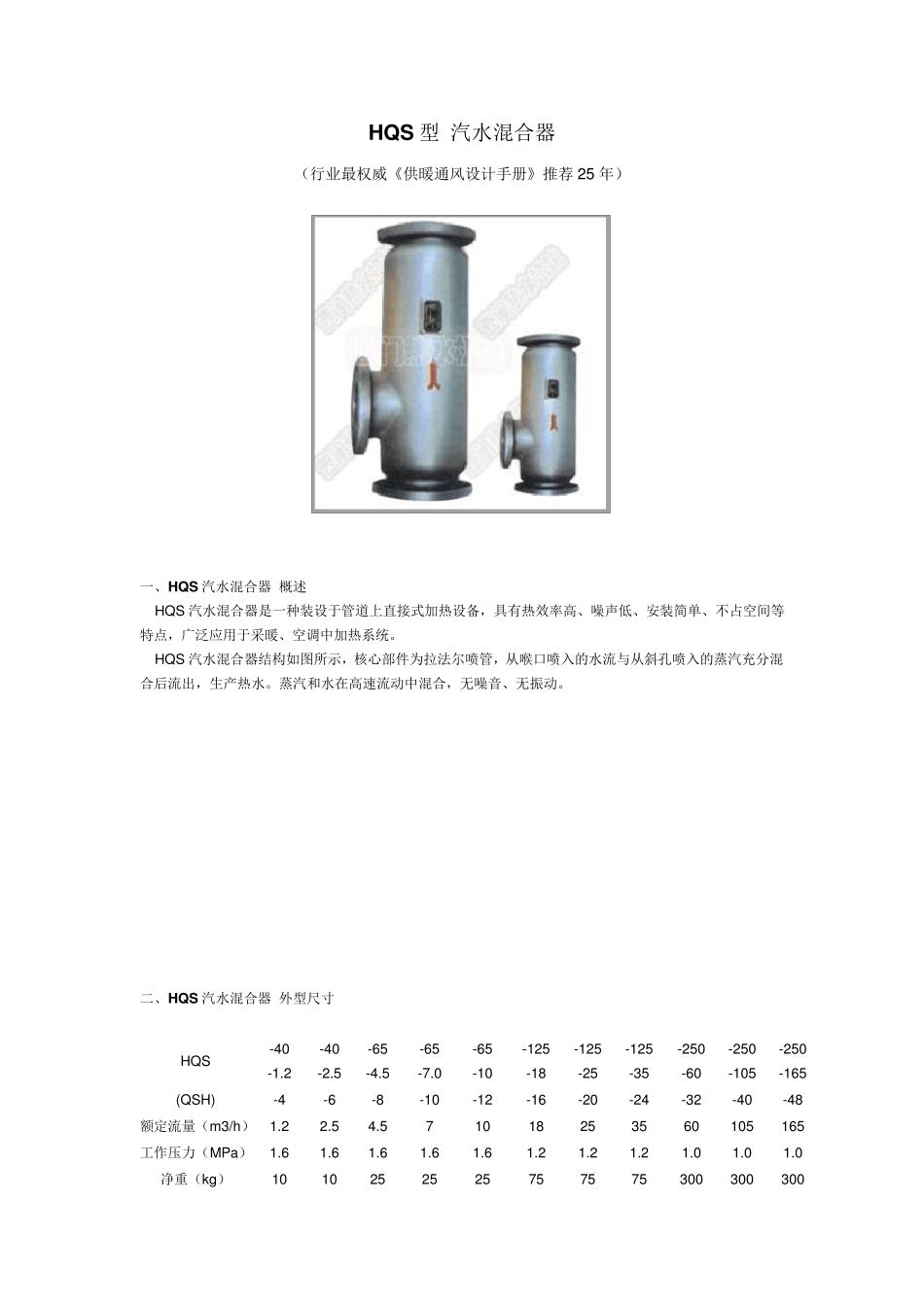

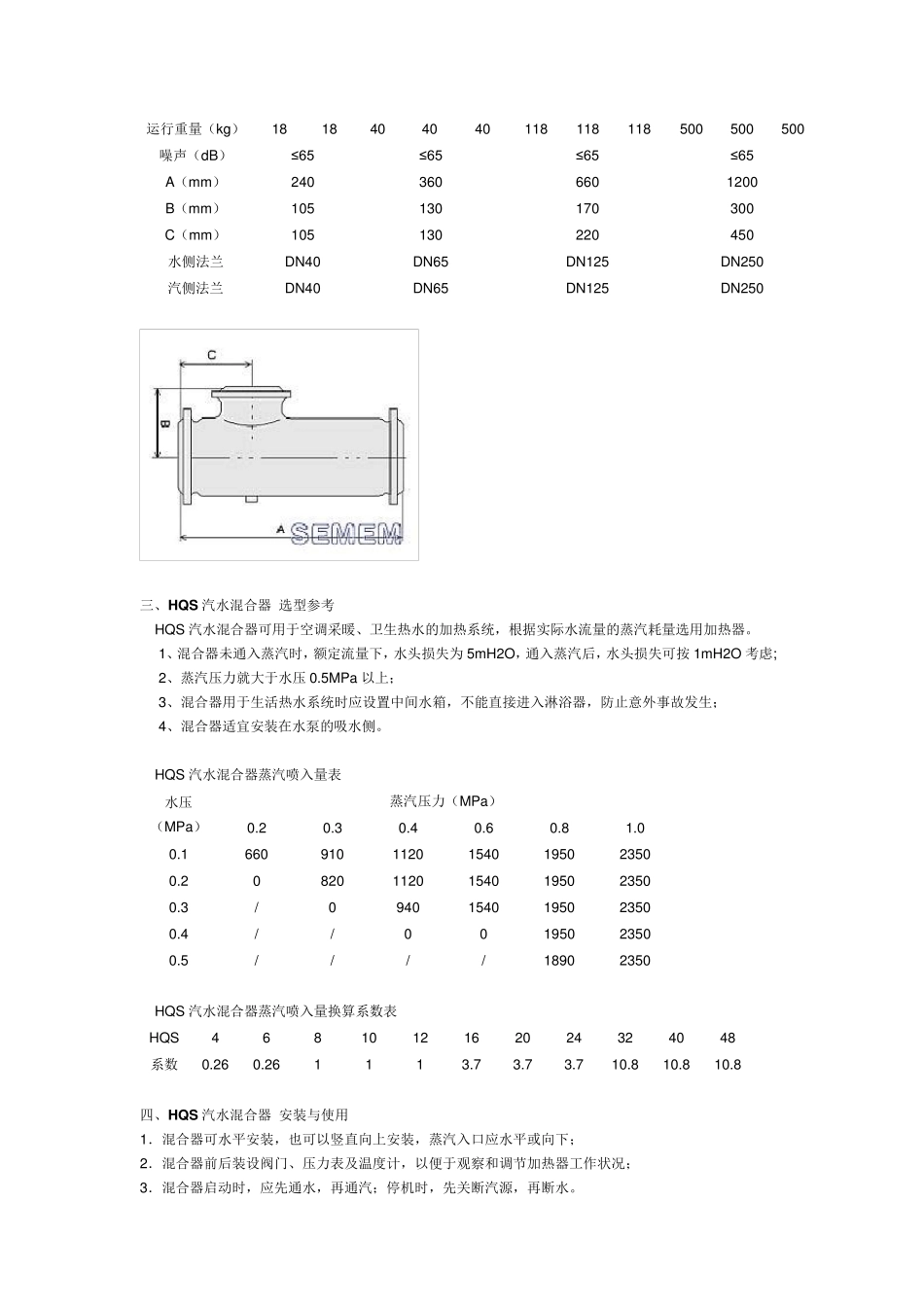

HQS型 汽水混合器 （行业最权威《供暖通风设计手册》推荐25 年） 一、HQS汽水混合器 概述 HQS 汽水混合器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、空调中加热系统。 HQS 汽水混合器结构如图所示，核心部件为拉法尔喷管，从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出，生产热水。蒸汽和水在高速流动中混合，无噪音、无振动。 二、HQS汽水混合器 外型尺寸 HQS -40 -1.2 -40 -2.5 -65 -4.5 -65 -7.0 -65 -10 -125 -18 -125 -25 -125 -35 -250 -60 -250 -105 -250 -165 (QSH) -4 -6 -8 -10 -12 -16 -20 -24 -32 -40 -48 额定流量（m 3/h） 1.2 2.5 4.5 7 10 18 25 35 60 105 165 工作压力（MPa） 1.6 1.6 1.6 1.6 1.6 1.2 1.2 1.2 1.0 1.0 1.0 净重（kg） 10 10 25 25 25 75 75 75 300 300 300 运行重量（kg） 18 18 40 40 40 118 118 118 500 500 500 噪声（dB） ≤65 ≤65 ≤65 ≤65 A（m m ） 240 360 660 1200 B（m m ） 105 130 170 300 C（m m ） 105 130 220 450 水侧法兰 DN40 DN65 DN125 DN250 汽侧法兰 DN40 DN65 DN125 DN250 三、HQS汽水混合器 选型参考 HQS 汽水混合器可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用加热器。 1、混合器未通入蒸汽时，额定流量下，水头损失为 5m H2O，通入蒸汽后，水头损失可按 1m H2O 考虑; 2、蒸汽压力就大于水压 0.5MPa 以上； 3、混合器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生； 4、混合器适宜安装在水泵的吸水侧。 HQS 汽水混合器蒸汽喷入量表 水压 （MPa） 蒸汽压力（MPa） 0.2 0.3 0.4 0.6 0.8 1.0 0.1 660 910 1120 1540 1950 2350 0.2 0 820 1120 1540 1950 2350 0.3 / 0 940 1540 1950 2350 0.4 / / 0 0 1950 2350 0.5 / / / / 1890 2350 HQS 汽水混合器蒸汽喷入量换算系数表 HQS 4 6 8 10 12 16 20 24 32 40 48 系数 0.26 0.26 1 1 1 3.7 3.7 3.7 10.8 10.8 10.8 四、HQS汽水混合器 安装与使用 1．混合器可水平安装，也可以竖直向上安装，蒸汽入口应水平或向下； 2．混合器前后装设阀门、压力表及温度计，以便于观察和调节加热器...
