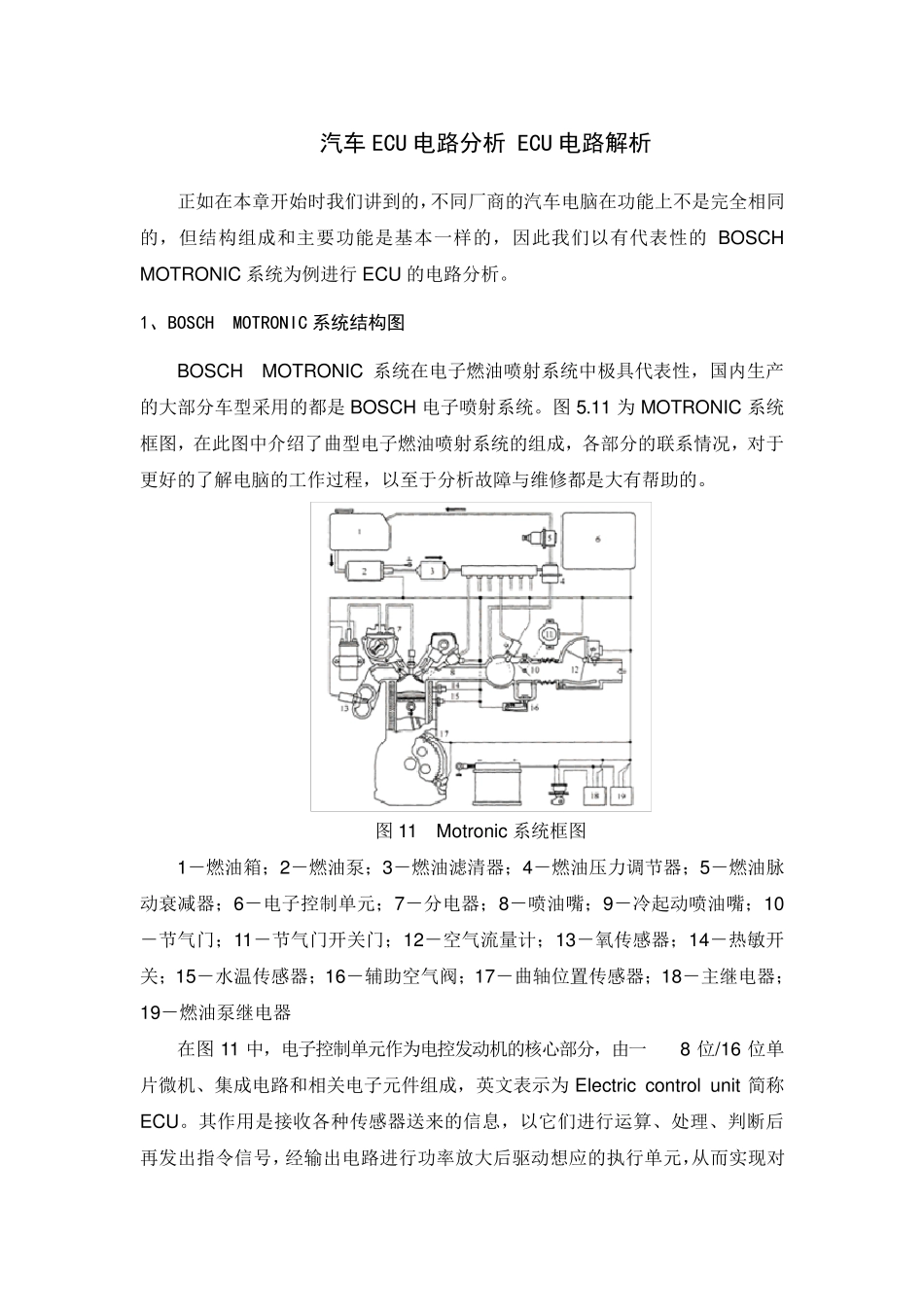

汽车ECU 电路分析 ECU 电路解析 正 如 在 本 章 开 始 时 我 们 讲 到 的 ，不 同 厂 商 的 汽 车 电 脑 在 功 能 上 不 是 完 全 相 同的 ， 但 结 构 组 成 和 主 要 功 能 是 基 本 一 样 的 ， 因 此 我 们 以 有 代 表 性 的BOSCH MOTRONIC 系 统 为 例 进 行 ECU 的 电 路 分 析 。 1、BOSCH MOTRONIC 系统结构图 BOSCH MOTRONIC 系 统 在 电 子 燃 油 喷 射 系 统 中 极 具 代 表 性 ， 国 内 生 产的 大 部 分 车 型 采 用 的 都 是 BOSCH 电 子 喷 射 系 统 。 图 5.11 为 MOTRONIC 系 统框 图 ， 在 此 图 中 介 绍 了 曲 型 电 子 燃 油 喷 射 系 统 的 组 成 ， 各 部 分 的 联 系 情 况 ， 对 于更 好 的 了 解 电 脑 的 工 作 过 程 ， 以 至 于 分 析 故 障 与 维 修 都 是 大 有 帮 助 的 。 图 11 Motronic 系 统 框 图 1－ 燃 油 箱 ； 2－ 燃 油 泵 ； 3－ 燃 油 滤 清 器 ； 4－ 燃 油 压 力 调 节 器 ； 5－ 燃 油 脉动 衰 减 器 ； 6－ 电 子 控 制 单 元 ； 7－ 分 电 器 ； 8－ 喷 油 嘴 ； 9－ 冷 起 动 喷 油 嘴 ； 10－ 节 气 门 ； 11－ 节 气 门 开 关 门 ； 12－ 空 气 流量计； 13－ 氧传感器 ； 14－ 热敏开关 ； 15－ 水温传感器 ； 16－ 辅助 空 气 阀； 17－ 曲 轴位置传感器 ； 18－ 主 继电 器 ；19－ 燃 油 泵 继电 器 在 图11 中 ， 电 子 控 制 单 元 作 为 电 控 发动 机的 核心部 分 ， 由一8 位/16 位单片微机、集成 电 路 和 相 关 电 子 元 件组 成 ， 英文表 示为Electric control u nit 简称ECU。 其作 用 是 接 收 各 种 传感器 送 来 的 信 息 ， 以 它 们 进 行 运 算 、处 理 、判 断 后再 发出 指 令 信 号 ， 经 输 出 电 路 进 行 功 率 放 大 后 驱 动 想 应 的 执 行 单 元 ，从 而 实 现 对发动机的各种工况的控制。这里提级的ECU 是各种控制单元的统称，ECM/PCM则是发机控制模组或动力控制模组的缩写，是包含于ECU 范围之内的。 2、BOSCH MOTRONIC1.3...
