汽车主减速器设计

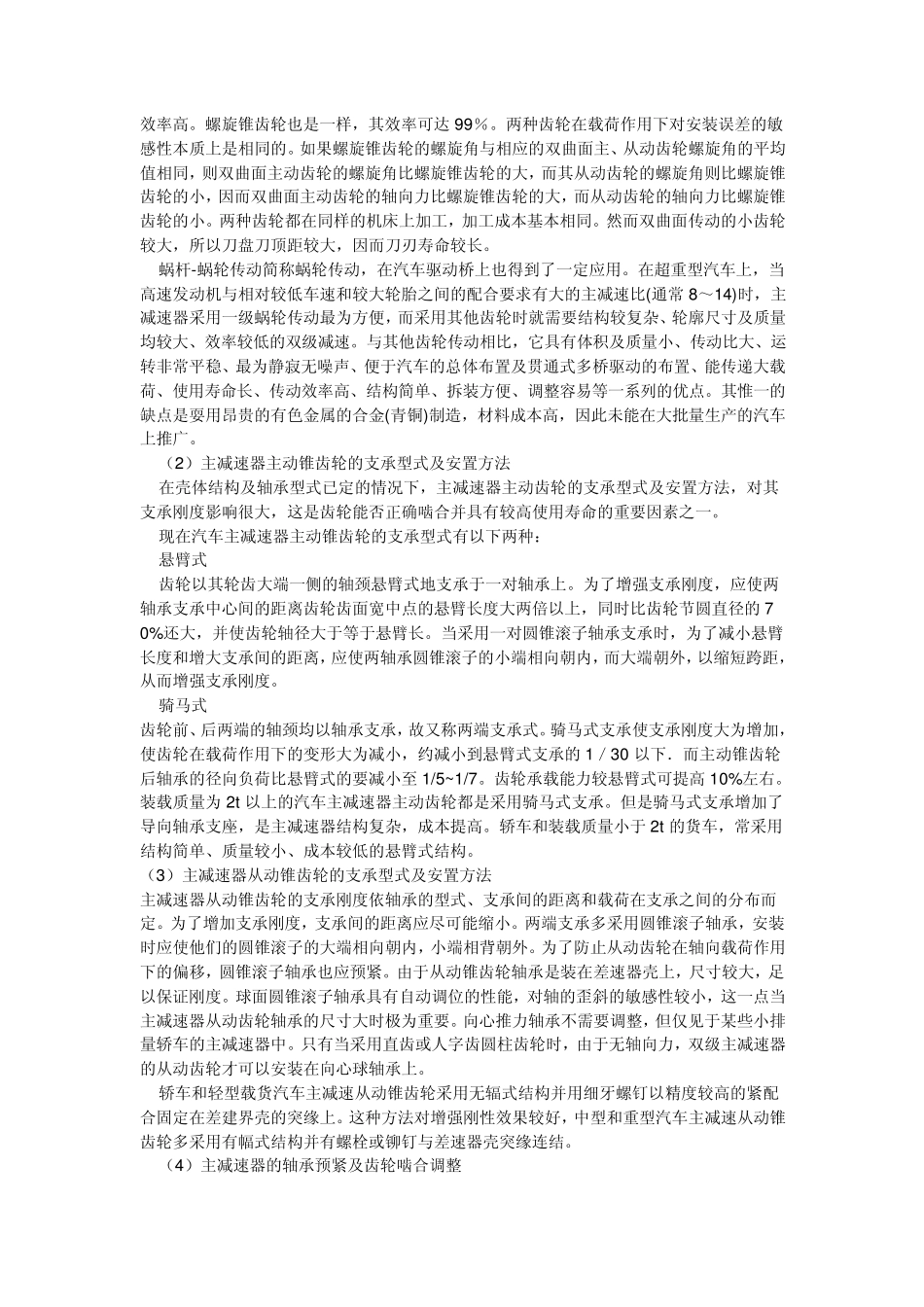

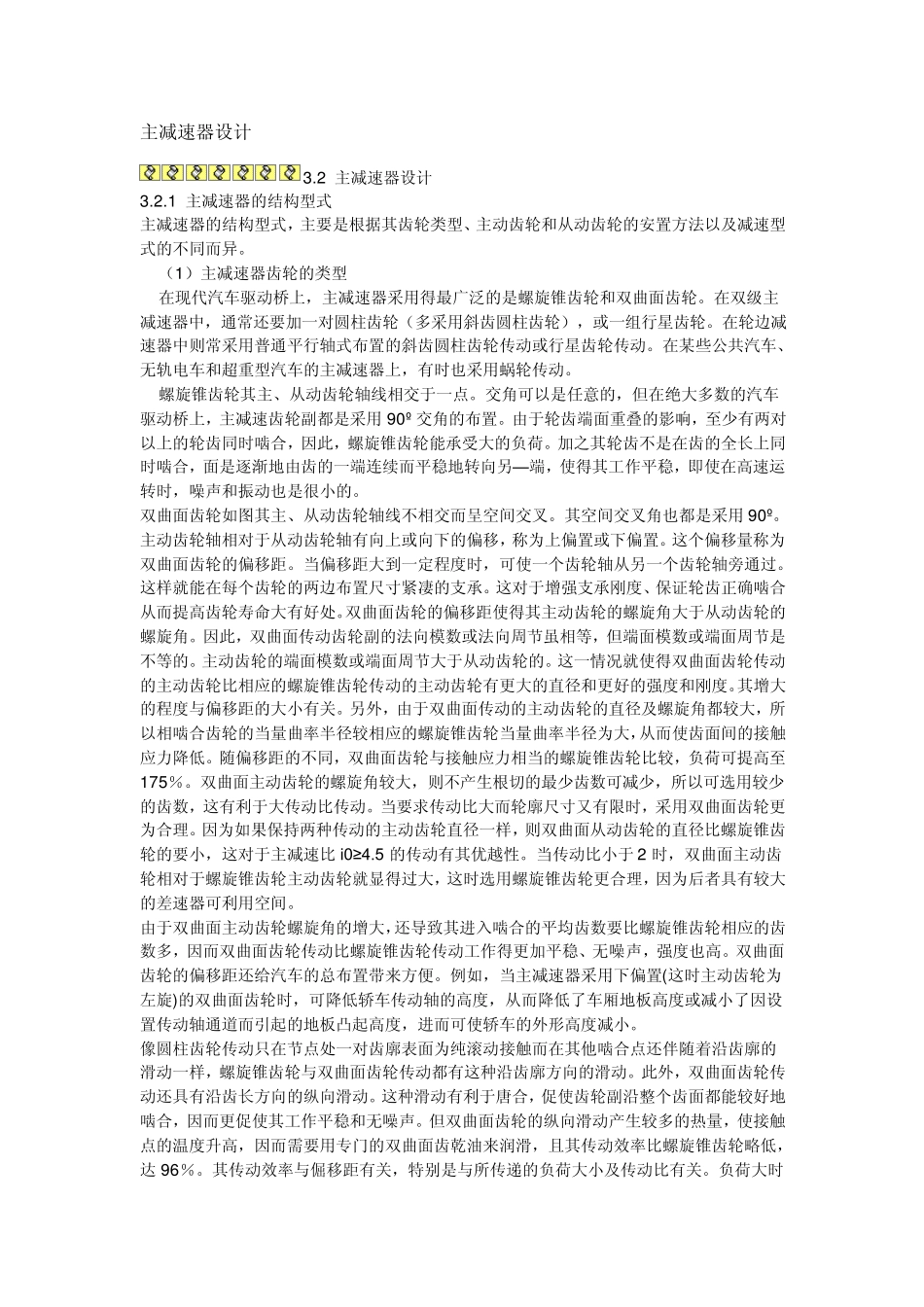

主减速器设计 3.2 主减速器设计 3.2.1 主减速器的结构型式 主减速器的结构型式，主要是根据其齿轮类型、主动齿轮和从动齿轮的安置方法以及减速型式的不同而异。 （1）主减速器齿轮的类型 在现代汽车驱动桥上，主减速器采用得最广泛的是螺旋锥齿轮和双曲面齿轮。在双级主减速器中，通常还要加一对圆柱齿轮（多采用斜齿圆柱齿轮），或一组行星齿轮。在轮边减速器中则常采用普通平行轴式布置的斜齿圆柱齿轮传动或行星齿轮传动。在某些公共汽车、无轨电车和超重型汽车的主减速器上，有时也采用蜗轮传动。 螺旋锥齿轮其主、从动齿轮轴线相交于一点。交角可以是任意的，但在绝大多数的汽车驱动桥上，主减速齿轮副都是采用 90º交角的布置。由于轮齿端面重叠的影响，至少有两对以上的轮齿同时啮合，因此，螺旋锥齿轮能承受大的负荷。加之其轮齿不是在齿的全长上同时啮合，面是逐渐地由齿的一端连续而平稳地转向另—端，使得其工作平稳，即使在高速运转时，噪声和振动也是很小的。 双曲面齿轮如图其主、从动齿轮轴线不相交而呈空间交叉。其空间交叉角也都是采用 90º。主动齿轮轴相对于从动齿轮轴有向上或向下的偏移，称为上偏置或下偏置。这个偏移量称为双曲面齿轮的偏移距。当偏移距大到一定程度时，可使一个齿轮轴从另一个齿轮轴旁通过。这样就能在每个齿轮的两边布置尺寸紧凄的支承。这对于增强支承刚度、保证轮齿正确啮合从而提高齿轮寿命大有好处。双曲面齿轮的偏移距使得其主动齿轮的螺旋角大于从动齿轮的螺旋角。因此，双曲面传动齿轮副的法向模数或法向周节虽相等，但端面模数或端面周节是不等的。主动齿轮的端面模数或端面周节大于从动齿轮的。这一情况就使得双曲面齿轮传动的主动齿轮比相应的螺旋锥齿轮传动的主动齿轮有更大的直径和更好的强度和刚度。其增大的程度与偏移距的大小有关。另外，由于双曲面传动的主动齿轮的直径及螺旋角都较大，所以相啮合齿轮的当量曲率半径较相应的螺旋锥齿轮当量曲率半径为大，从而使齿面间的接触应力降低。随偏移距的不同，双曲面齿轮与接触应力相当的螺旋锥齿轮比较，负荷可提高至175％。双曲面主动齿轮的螺旋角较大，则不产生根切的最少齿数可减少，所以可选用较少的齿数，这有利于大传动比传动。当要求传动比大而轮廓尺寸又有限时，采用双曲面齿轮更为合理。因为如果保持两种传动的主动齿轮直径一样，则双曲面从动齿轮的直径比螺旋锥齿轮的要小，这对于主减速比 i0≥4.5 的传动有其优越性。当...
