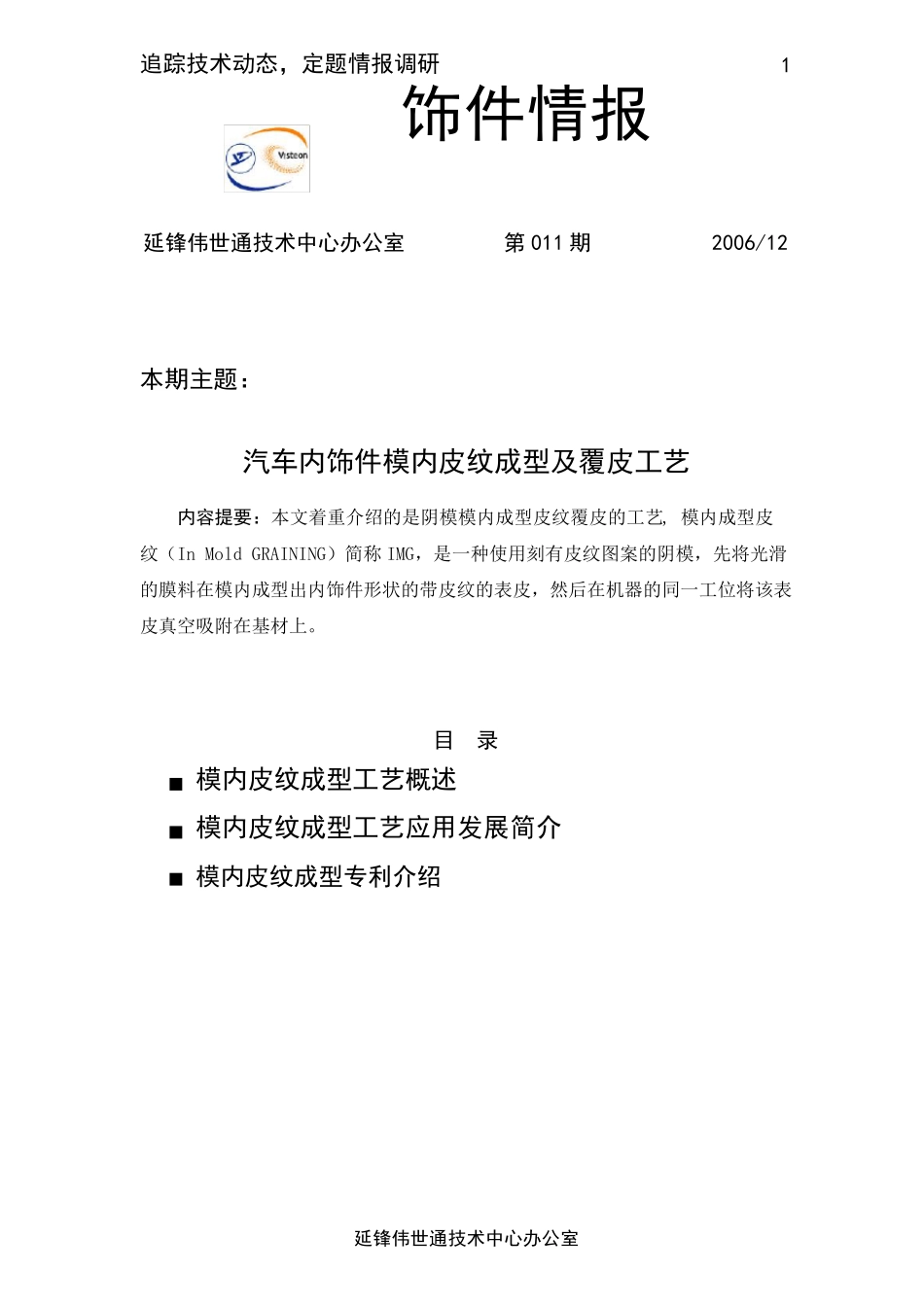

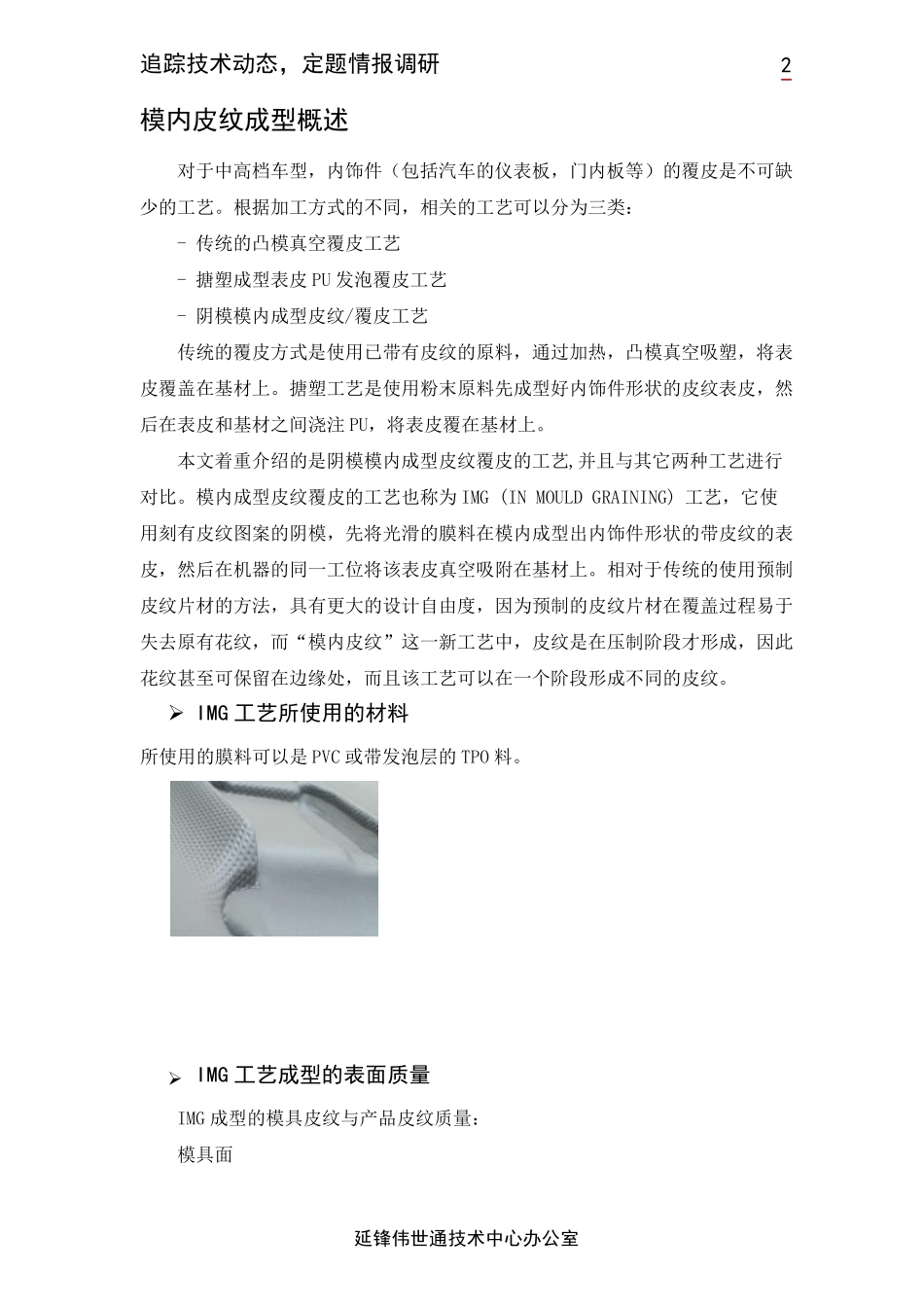

追踪技术动态,定题情报调研 延锋伟世通技术中心办公室 1 饰件情报 延锋伟世通技术中心办公室 第011 期 2006/12 本期主题: 汽车内饰件模内皮纹成型及覆皮工艺 内容提要:本文着重介绍的是阴模模内成型皮纹覆皮的工艺, 模内成型皮纹(In Mold GRAINING)简称IMG,是一种使用刻有皮纹图案的阴模,先将光滑的膜料在模内成型出内饰件形状的带皮纹的表皮,然后在机器的同一工位将该表皮真空吸附在基材上。 目 录 模内皮纹成型工艺概述 模内皮纹成型工艺应用发展简介 模内皮纹成型专利介绍 追踪技术动态,定题情报调研 延锋伟世通技术中心办公室 2 模内皮纹成型概述 对 于 中 高 档 车 型 , 内 饰 件 ( 包 括 汽 车 的 仪 表 板 , 门 内 板 等 ) 的 覆 皮 是 不 可 缺少 的 工 艺 。 根 据 加 工 方 式 的 不 同 , 相 关 的 工 艺 可 以 分 为 三 类 : - 传 统 的 凸 模 真 空 覆 皮 工 艺 - 搪 塑 成 型 表 皮 PU 发 泡 覆 皮 工 艺 - 阴 模 模 内 成 型 皮 纹 /覆 皮 工 艺 传 统 的 覆 皮 方 式 是 使 用 已 带 有 皮 纹 的 原 料 , 通 过 加 热 , 凸 模 真 空 吸 塑 , 将 表皮 覆 盖 在 基 材 上 。 搪 塑 工 艺 是 使 用 粉 末 原 料 先 成 型 好 内 饰 件 形 状 的 皮 纹 表 皮 , 然后 在 表 皮 和 基 材 之 间 浇 注 PU, 将 表 皮 覆 在 基 材 上 。 本 文 着 重 介 绍 的 是 阴 模 模 内 成 型 皮 纹 覆 皮 的 工 艺 ,并 且 与 其 它 两 种 工 艺 进 行对 比 。 模 内 成 型 皮 纹 覆 皮 的 工 艺 也 称 为 IMG (IN MOULD GRAINING) 工 艺 , 它 使用 刻 有 皮 纹 图 案 的 阴 模 , 先 将 光 滑 的 膜 料 在 模 内 成 型 出 内 饰 件 形 状 的 带 皮 纹 的 表皮 , 然 后 在 机 器 的 同 一 工 位 将 该 表 皮 真 空 吸 附 在 基 材 上 。 相 对 于 传 统 的 使 用 预 制皮 纹 片 材 的 方 法 , 具 有 更 大 的 设 计自由度, 因为 预 制 的 皮 纹 片 材 在 覆 盖 过 程易于失去原 有 花纹 , 而“模 内 皮 纹 ”这一 新工...
