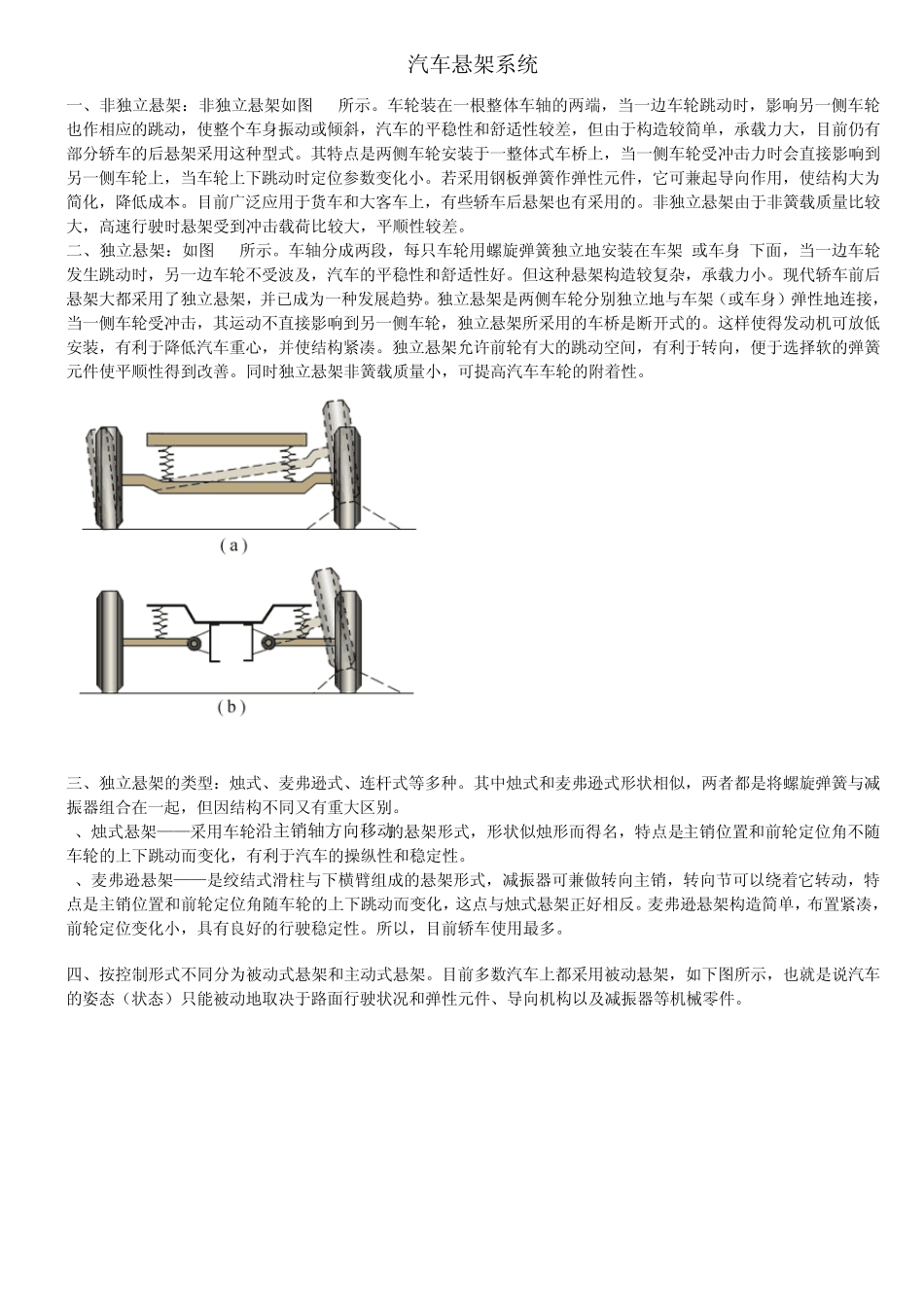

汽车悬架系统 一、非独立悬架：非独立悬架如图(a)所示。车轮装在一根整体车轴的两端，当一边车轮跳动时，影响另一侧车轮也作相应的跳动，使整个车身振动或倾斜，汽车的平稳性和舒适性较差，但由于构造较简单，承载力大，目前仍有部分轿车的后悬架采用这种型式。其特点是两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上，当车轮上下跳动时定位参数变化小。若采用钢板弹簧作弹性元件，它可兼起导向作用，使结构大为简化，降低成本。目前广泛应用于货车和大客车上，有些轿车后悬架也有采用的。非独立悬架由于非簧载质量比较大，高速行驶时悬架受到冲击载荷比较大，平顺性较差。 二、独立悬架：如图(b)所示。车轴分成两段，每只车轮用螺旋弹簧独立地安装在车架(或车身)下面，当一边车轮发生跳动时，另一边车轮不受波及，汽车的平稳性和舒适性好。但这种悬架构造较复杂，承载力小。现代轿车前后悬架大都采用了独立悬架，并已成为一种发展趋势。独立悬架是两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮，独立悬架所采用的车桥是断开式的。这样使得发动机可放低安装，有利于降低汽车重心，并使结构紧凑。独立悬架允许前轮有大的跳动空间，有利于转向，便于选择软的弹簧元件使平顺性得到改善。同时独立悬架非簧载质量小，可提高汽车车轮的附着性。 三、独立悬架的类型：烛式、麦弗逊式、连杆式等多种。其中烛式和麦弗逊式形状相似，两者都是将螺旋弹簧与减振器组合在一起，但因结构不同又有重大区别。 1、烛式悬架——采用车轮沿主销轴方向移动的悬架形式，形状似烛形而得名，特点是主销位置和前轮定位角不随车轮的上下跳动而变化，有利于汽车的操纵性和稳定性。 2、麦弗逊悬架——是绞结式滑柱与下横臂组成的悬架形式，减振器可兼做转向主销，转向节可以绕着它转动，特点是主销位置和前轮定位角随车轮的上下跳动而变化，这点与烛式悬架正好相反。麦弗逊悬架构造简单，布置紧凑，前轮定位变化小，具有良好的行驶稳定性。所以，目前轿车使用最多。 四、按控制形式不同分为被动式悬架和主动式悬架。目前多数汽车上都采用被动悬架，如下图所示，也就是说汽车的姿态（状态）只能被动地取决于路面行驶状况和弹性元件、导向机构以及减振器等机械零件。 1.弹性元件；2. 纵向推力杆；3. 横向稳定杆；4. 减振器；5. 横向推力杆 20世纪 80年代以来主动悬架开始在一部分...
