汽车标准件基础知识

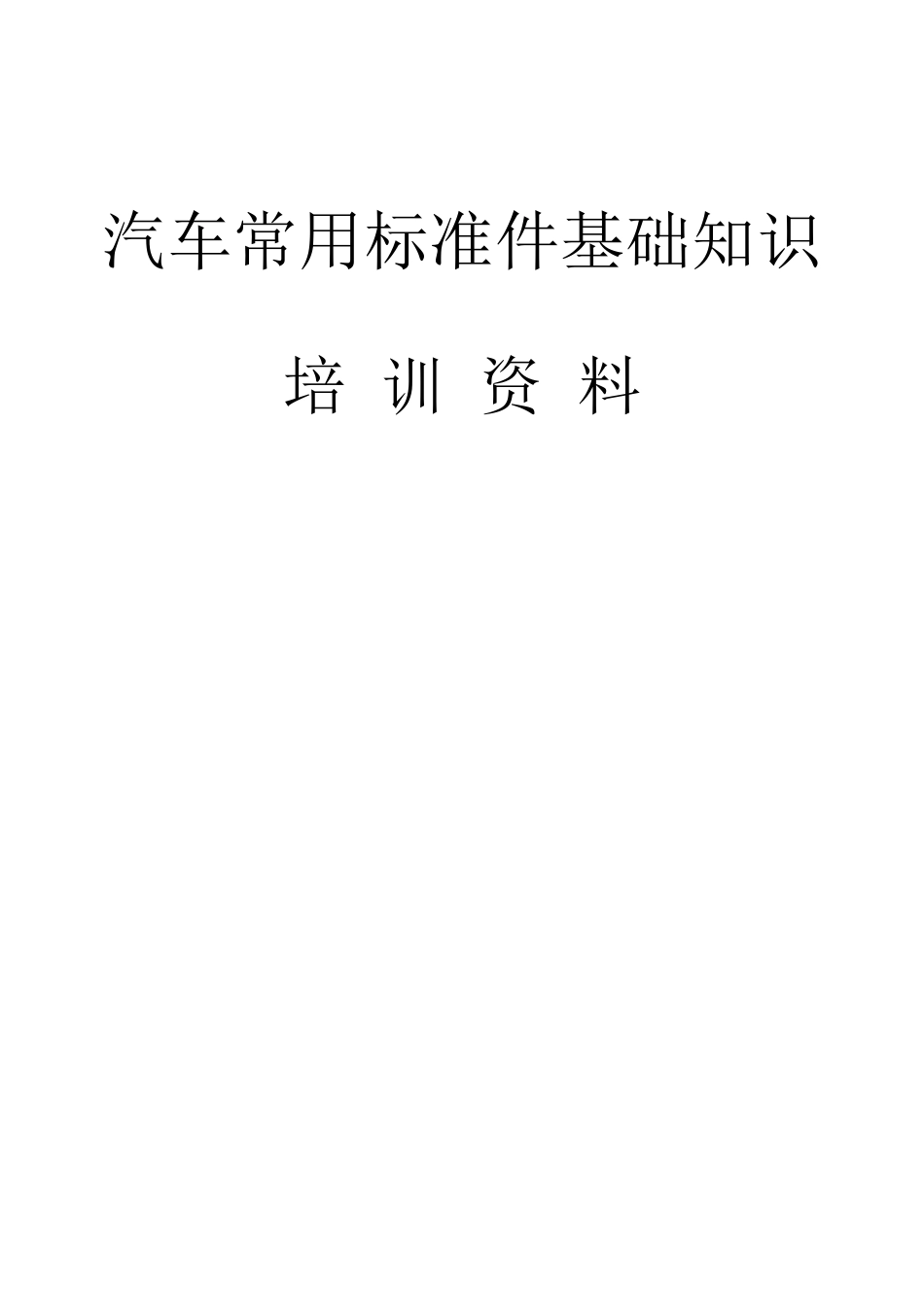

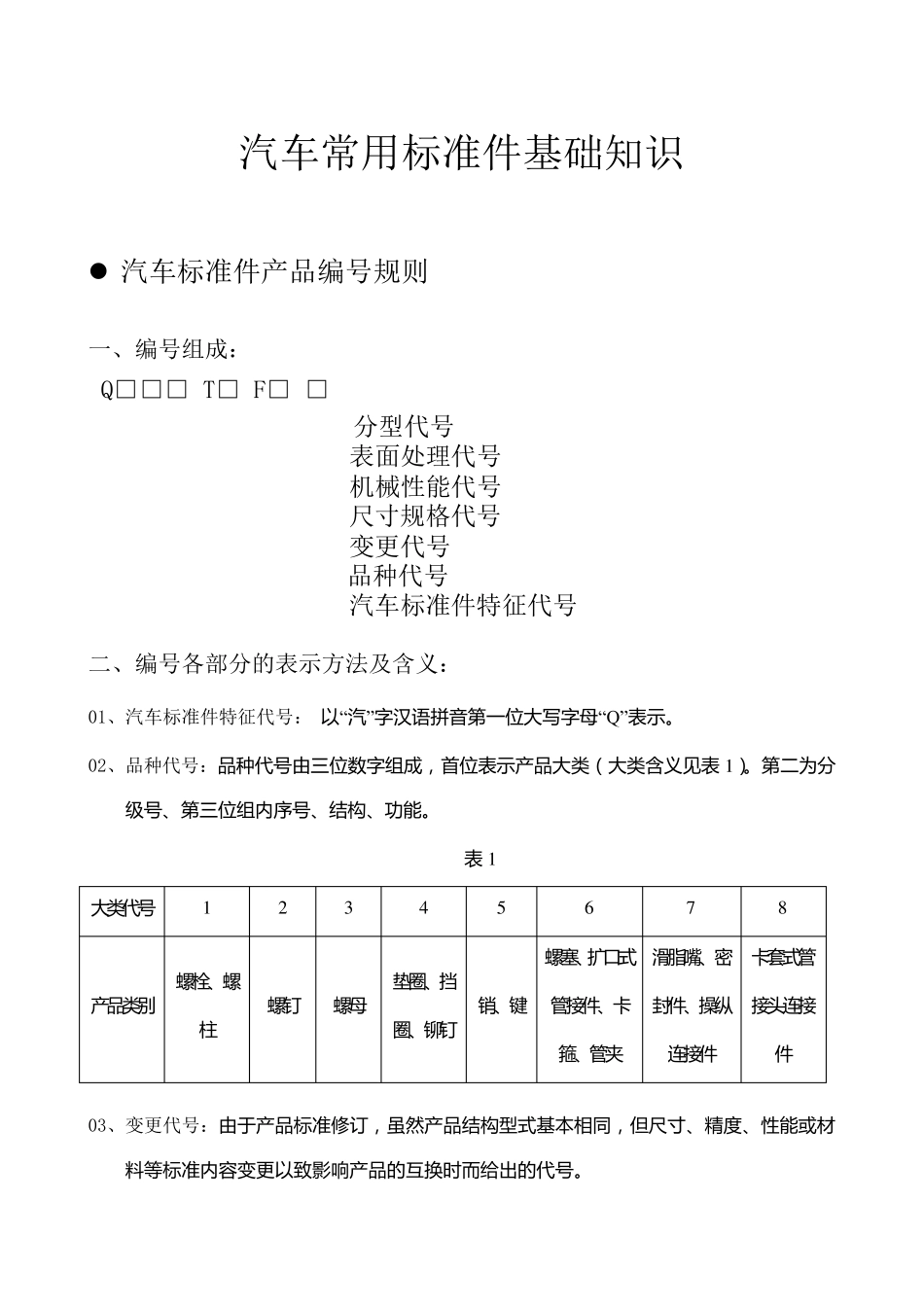

汽车常用标准件基础知识 培 训 资 料 汽车常用标准件基础知识  汽车标准件产品编号规则 一、编号组成： 二、编号各部分的表示方法及含义： 01、汽车标准件特征代号： 以 “汽 ”字 汉 语 拼 音 第 一 位 大 写 字 母 “Q”表 示 。 02、品种代号：品 种 代 号 由 三 位 数 字 组 成 ， 首 位 表 示 产 品 大 类 （ 大 类 含 义 见 表 1 ）。 第 二 为 分级 号 、第 三 位 组 内序号 、结构、功能。 表 1 大 类 代 号 1 2 3 4 5 6 7 8 产 品 类 别 螺栓、螺柱 螺钉 螺母 垫圈、挡圈、铆钉 销、键 螺塞、扩口式管接件、卡箍、管夹 滑脂嘴、密封件、操纵连接件 卡套式管接头连接件 03、变更代号：由 于产 品 标准修订， 虽然产 品 结构型式基本相同， 但尺寸、精度、性能或材料等标准内容变更以 致影响产 品 的互换时而给出的代 号 。 Q□□□ T□ F□ □分型代号表面处理代号机械性能代号尺寸规格代号变更代号品种代号汽车标准件特征代号 04、尺寸规格：尺 寸 规 格 代 号 可 直 接 表 示 产 品 的 主 要 尺 寸 参 数 。 05、机械性能代号：机 械 性 能 代 号 表 示 产 品 的 性 能 等 级 。 机 械 性 能 按 表 2。 表 2 代 号 机 械 性 能 等 级 及 标 准 适 用 产 品 T 10.9 级 GB/T3098.1 螺 栓 、螺 柱 T1 8.8 级 GB/T3098.1 螺 栓 、螺 柱 T22 5.8 级 GB/T3098.1 螺 柱 T21 5.6 级 GB/T3098.1 螺 栓 T23 4.8 级 ，含碳量≤0.2% GB/T3098.1 焊接 螺 钉、焊接 螺 栓 T24 5.8 级 ，含碳量≤0.2% GB/T3098.1 焊接 螺 钉、焊接 螺 栓 T25 8.8 级 ，含碳量≤0.2% GB/T3098.1 焊接 螺 钉、焊接 螺 栓 T2 8 级 粗牙 GB/T3098.2、GB/T3098.9 细牙 GB/T3098.4 螺 母 T3 9 级 粗牙 GB/T3098.2、GB/T3098.9 螺 母 T11 5 级 GB/T3098.2 螺 母 T12 6 级 粗牙 GB/T3098.2 细牙 GB/T3098.4 螺 母 T13 10 级 粗牙 GB/T3098.2 细牙 GB/T3098.4 螺 母 T14 12 级 粗牙 GB/T3098.2 细牙 GB/T3098.4 螺 母 T15 05 级 粗牙 GB/T3098.2 细牙 GB/T3098.4 T26 04 级 粗牙 GB/T3098.2 细牙 GB/T3098.4 薄螺 母 06、表面处理代号：表 面处理代 号 表 ...
