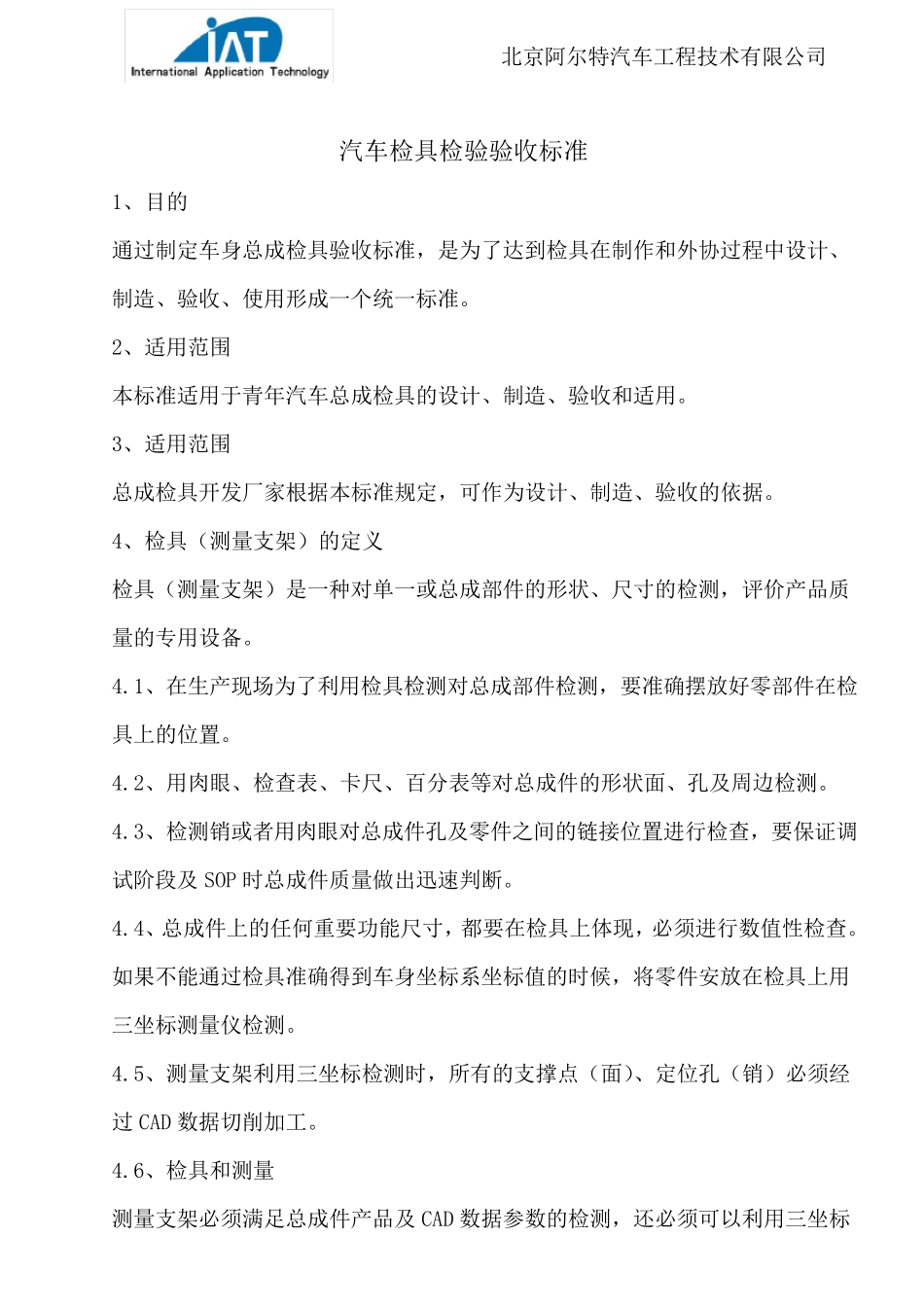

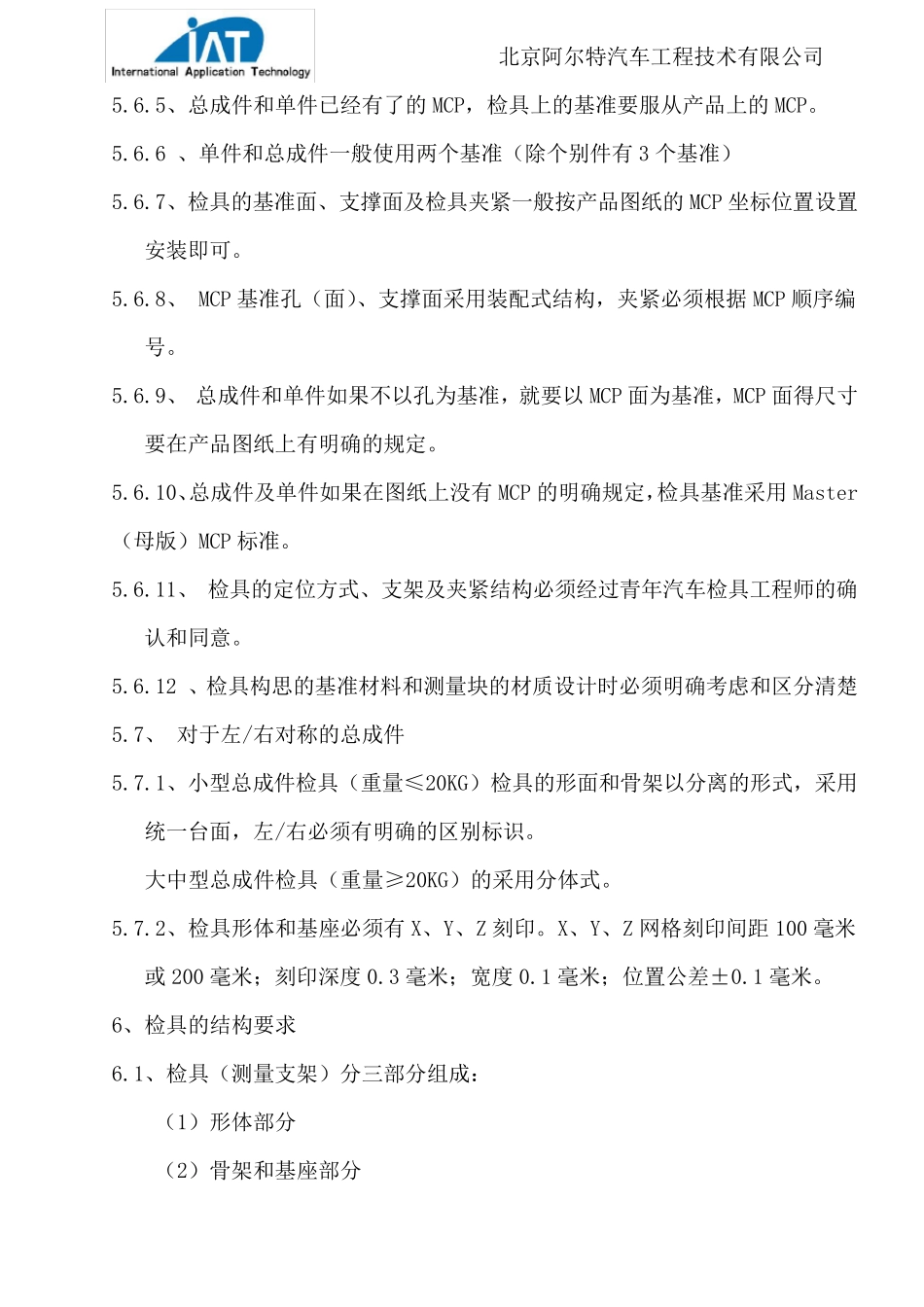

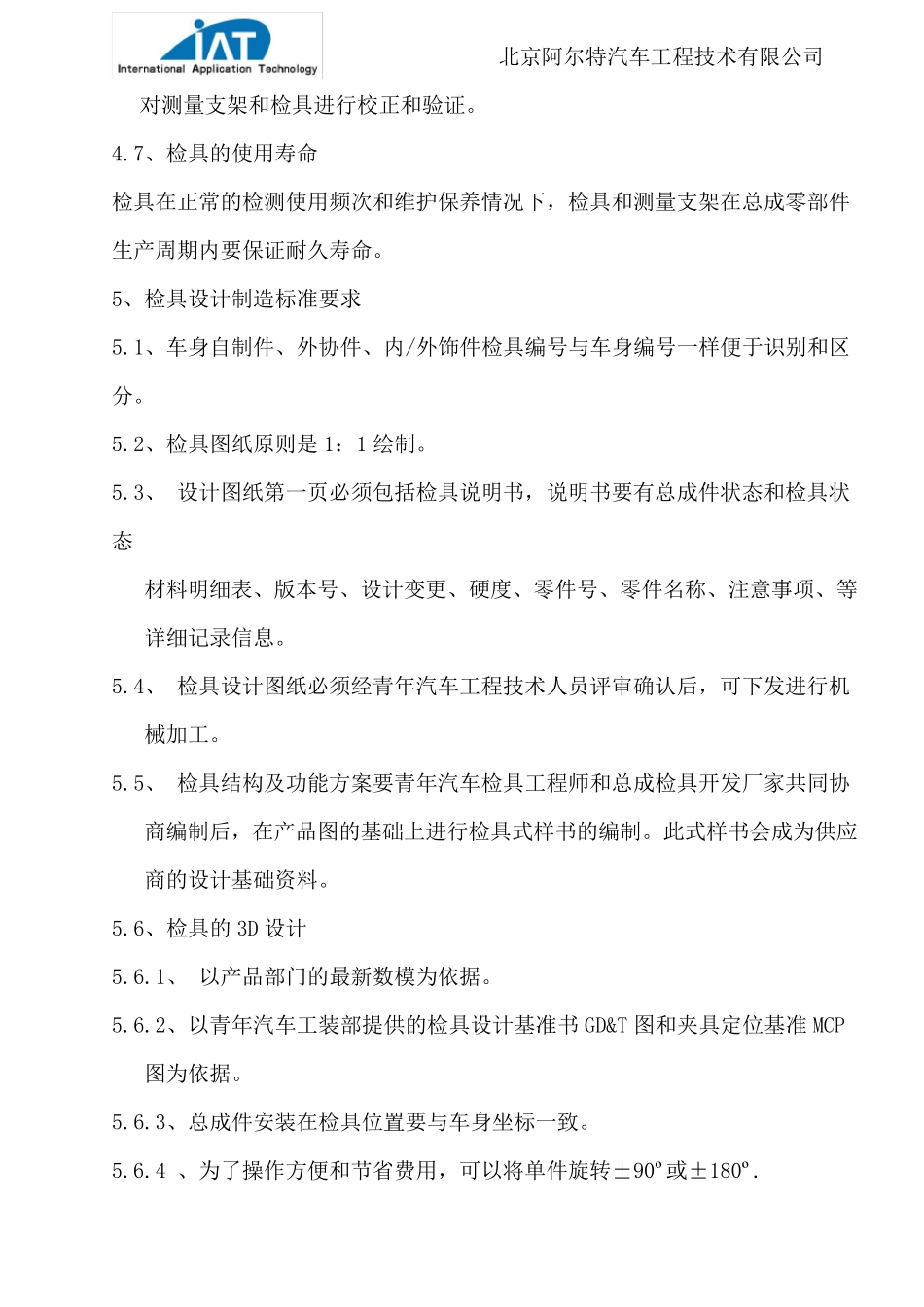

北京阿尔特汽车工程技术有限公司 汽车检具检验验收标准 1、目的 通过制定车身总成检具验收标准，是为了达到检具在制作和外协过程中设计、制造、验收、使用形成一个统一标准。 2、适用范围 本标准适用于青年汽车总成检具的设计、制造、验收和适用。 3、适用范围 总成检具开发厂家根据本标准规定，可作为设计、制造、验收的依据。 4、检具（测量支架）的定义 检具（测量支架）是一种对单一或总成部件的形状、尺寸的检测，评价产品质量的专用设备。 4.1、在生产现场为了利用检具检测对总成部件检测，要准确摆放好零部件在检具上的位置。 4.2、用肉眼、检查表、卡尺、百分表等对总成件的形状面、孔及周边检测。 4.3、检测销或者用肉眼对总成件孔及零件之间的链接位置进行检查，要保证调试阶段及 SOP 时总成件质量做出迅速判断。 4.4、总成件上的任何重要功能尺寸，都要在检具上体现，必须进行数值性检查。 如果不能通过检具准确得到车身坐标系坐标值的时候，将零件安放在检具上用三坐标测量仪检测。 4.5、测量支架利用三坐标检测时，所有的支撑点（面）、定位孔（销）必须经过 CAD 数据切削加工。 4.6、检具和测量 测量支架必须满足 总成件产品及 CAD 数据参 数的检测，还 必须可以 利用三坐标 北京阿尔特汽车工程技术有限公司 对测量支架和检具进行校正和验证。 4.7、检具的使用寿命 检具在正常的检测使用频次和维护保养情况下，检具和测量支架在总成零部件生产周期内要保证耐久寿命。 5、检具设计制造标准要求 5.1、车身自制件、外协件、内/外饰件检具编号与车身编号一样便于识别和区分。 5.2、检具图纸原则是 1：1 绘制。 5.3、 设计图纸第一页必须包括检具说明书，说明书要有总成件状态和检具状态 材料明细表、版本号、设计变更、硬度、零件号、零件名称、注意事项、等详细记录信息。 5.4、 检具设计图纸必须经青年汽车工程技术人员评审确认后，可下发进行机械加工。 5.5、 检具结构及功能方案要青年汽车检具工程师和总成检具开发厂家共同协商编制后，在产品图的基础上进行检具式样书的编制。此式样书会成为供应商的设计基础资料。 5.6、检具的 3D 设计 5.6.1、 以产品部门的最新数模为依据。 5.6.2、以青年汽车工装部提供的检具设计基准书 GD&T 图和夹具定位基准 MCP图为依据。 5.6.3、总成件安装在检具位置要与车身坐标一致。 5.6.4 、为了操作方便和节省费用，可以将单件旋转±90º或 ...
