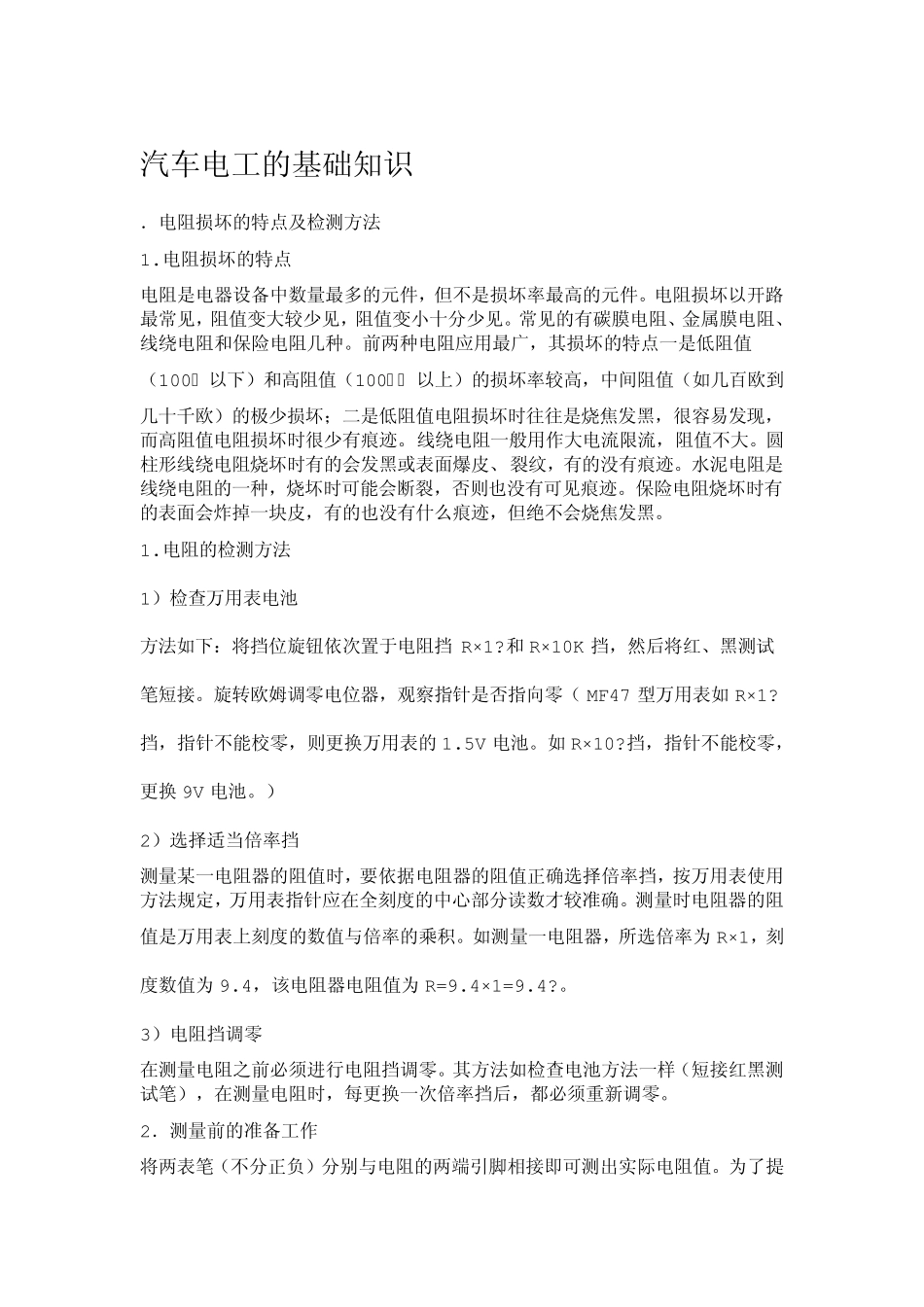

汽车电工的基础知识 ．电阻损坏的特点及检测方法 1.电阻损坏的特点 电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。前两种电阻应用最广，其损坏的特点一是低阻值（100Ω 以下）和高阻值（100kΩ 以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。线绕电阻一般用作大电流限流，阻值不大。圆柱形线绕电阻烧坏时有的会发黑或表面爆皮、裂纹，有的没有痕迹。水泥电阻是线绕电阻的一种，烧坏时可能会断裂，否则也没有可见痕迹。保险电阻烧坏时有的表面会炸掉一块皮，有的也没有什么痕迹，但绝不会烧焦发黑。 1.电阻的检测方法 1）检查万用表电池 方法如下：将挡位旋钮依次置于电阻挡 R×1?和 R×10K 挡，然后将红、黑测试笔短接。旋转欧姆调零电位器，观察指针是否指向零（ MF47 型万用表如 R×1?挡，指针不能校零，则更换万用表的1.5V 电池。如 R×10?挡，指针不能校零，更换 9V 电池。） 2）选择适当倍率挡 测量某一电阻器的阻值时，要依据电阻器的阻值正确选择倍率挡，按万用表使用方法规定，万用表指针应在全刻度的中心部分读数才较准确。测量时电阻器的阻值是万用表上刻度的数值与倍率的乘积。如测量一电阻器，所选倍率为 R×1，刻度数值为 9.4，该电阻器电阻值为 R=9.4×1=9.4?。 3）电阻挡调零 在测量电阻之前必须进行电阻挡调零。其方法如检查电池方法一样（短接红黑测试笔），在测量电阻时，每更换一次倍率挡后，都必须重新调零。 2．测量前的准备工作 将两表笔（不分正负）分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20%—80%弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5%、±10%或±20%的误差。如不相符，超出误差范围，则说明该电阻器变值了。 注意事项：测试时，特别是在测几十 KΩ 以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻人电路板中焊下来，至少要焊开一个引脚，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻...
