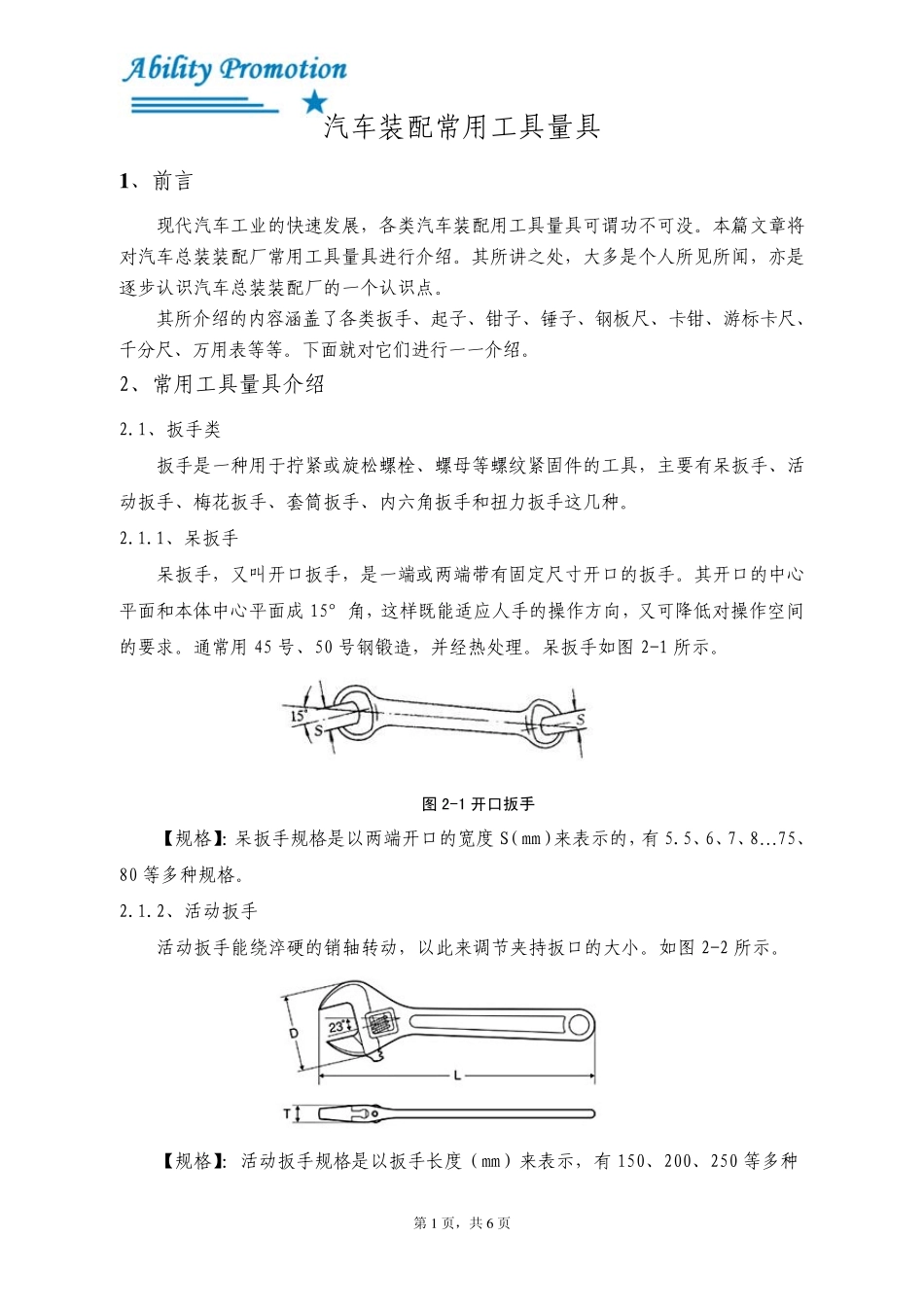

第1 页，共 6 页 汽车装配常用工具量具 1 、前言 现代汽车工业的快速发展，各类汽车装配用工具量具可谓功不可没。本篇文章将对汽车总装装配厂常用工具量具进行介绍。其所讲之处，大多是个人所见所闻，亦是逐步认识汽车总装装配厂的一个认识点。 其所介绍的内容涵盖了各类扳手、起子、钳子、锤子、钢板尺、卡钳、游标卡尺、千分尺、万用表等等。下面就对它们进行一一介绍。 2、常用工具量具介绍 2.1、扳手类 扳手是一种用于拧紧或旋松螺栓、螺母等螺纹紧固件的工具，主要有呆扳手、活动扳手、梅花扳手、套筒扳手、内六角扳手和扭力扳手这几种。 2.1.1、呆扳手 呆扳手，又叫开口扳手，是一端或两端带有固定尺寸开口的扳手。其开口的中心平面和本体中心平面成15°角，这样既能适应人手的操作方向，又可降低对操作空间的要求。通常用45 号、50 号钢锻造，并经热处理。呆扳手如图2-1 所示。 图2-1 开口扳手 【规格】： 呆扳手规格是以 两端开口的宽 度 S（ mm） 来 表示的，有 5.5、6、7、8… 75、80 等多种规格。 2.1.2、活动扳手 活动扳手能绕 淬 硬 的销 轴 转 动，以 此 来 调 节 夹 持 扳口的大小 。如图2-2 所示。 图2-2 活动扳手 【规格】： 活动扳手规格是以 扳手长 度 （ mm） 来 表示，有 150、200、250 等多种 第2 页，共 6 页 规格。 2.1.3、梅花扳手 梅花扳手两端是环状的，环的内孔由两个正六边形互相同心错转 30°而成使用时，扳动 30°后，即可换位再套，因而适用于狭窄场合下操作，与开口扳手相比，梅花扳手强度高，使用时不易滑脱，但套上、取下不方便。通常用 45 钢或 40Cr 锻造，并经热处理。如图 2-3 所示。 图 2-3 梅花扳手 【规格】其规格是以闭口尺寸 S（mm）来表示，如 8、10、12 等。 2.1.4、套筒扳手 套筒扳手是专门用于紧固和拆卸六角头螺栓、螺母，特别适用于空间狭小、深凹的场合，套筒头是一个凹六角形的圆筒，用来套入六角螺帽。与此同时扳手一般都会有一套各种规格的柄、接杆、万向接头、旋具接头、弯头手柄等。如图 2-4 所示。 图 2-4 气枪+套筒扳手 生产线上使用最多的要数气动扳手(气枪+套筒)了，这是由其快速、简单易用的特点决定的，主要用于预紧待加力的紧固件或者直 接对 紧固件完 成加力紧固作业 。 【规格】套筒扳手规格一般以套筒螺纹 的对 边宽 度来表示。 2.1.5、扭 力扳手 第3 页，共 6 页 扭...
