汽车设计_王望予_机械工业出版社_课后答案(全部18章)

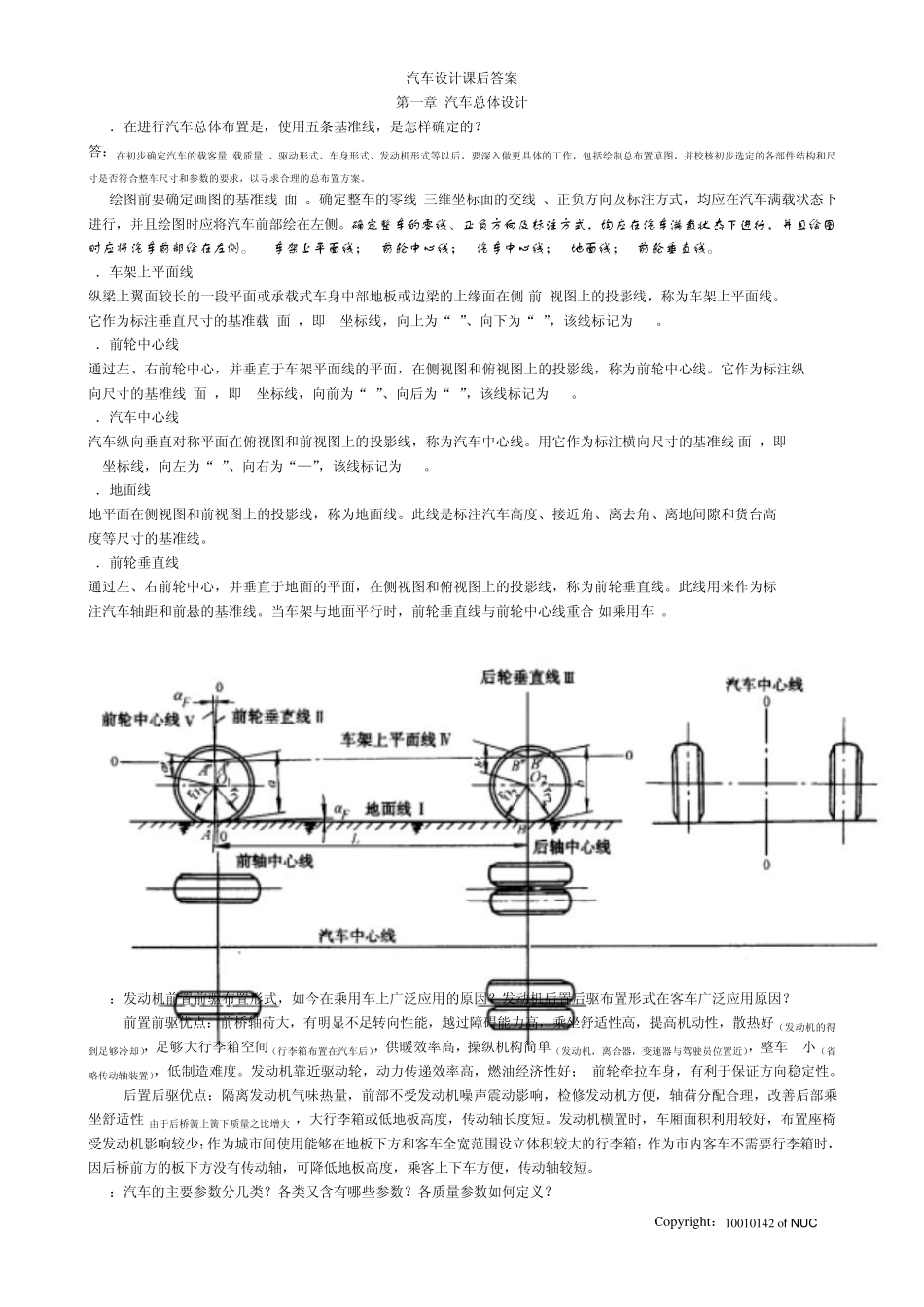

汽车设计课后答案 Copy right：10010142 of NUC 第一章 汽车总体设计 1-1．在进行汽车总体布置是，使用五条基准线，是怎样确定的？ 答：在初步确定汽车的载客量(载质量)、驱动形式、车身形式、发动机形式等以后，要深入做更具体的工作，包括绘制总布置草图，并校核初步选定的各部件结构和尺寸是否符合整车尺寸和参数的要求，以寻求合理的总布置方案。 绘图前要确定画图的基准线(面)。确定整车的零线(三维坐标面的交线)、正负方向及标注方式，均应在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。确定整车的零线、正负方向及标注方式，均应在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。 1.车架上平面线；2.前轮中心线；3.汽车中心线；4.地面线；5.前轮垂直线。 1．车架上平面线 纵梁上翼面较长的一段平面或承载式车身中部地板或边梁的上缘面在侧(前)视图上的投影线，称为车架上平面线。 它作为标注垂直尺寸的基准载(面)，即z 坐标线，向上为“+”、向下为“-”，该线标记为0/Z。 2．前轮中心线 通过左、右前轮中心，并垂直于车架平面线的平面，在侧视图和俯视图上的投影线，称为前轮中心线。它作为标注纵 向尺寸的基准线(面)，即x 坐标线，向前为“-”、向后为“+”，该线标记为0/x。 3．汽车中心线 汽车纵向垂直对称平面在俯视图和前视图上的投影线，称为汽车中心线。用它作为标注横向尺寸的基准线(面)，即 y 坐标线，向左为“+”、向右为“—”，该线标记为0/y。 4．地面线 地平面在侧视图和前视图上的投影线，称为地面线。此线是标注汽车高度、接近角、离去角、离地间隙和货台高 度等尺寸的基准线。 5．前轮垂直线 通过左、右前轮中心，并垂直于地面的平面，在侧视图和俯视图上的投影线，称为前轮垂直线。此线用来作为标 注汽车轴距和前悬的基准线。当车架与地面平行时，前轮垂直线与前轮中心线重合(如乘用车)。 1-2：发动机前置前驱布置形式，如今在乘用车上广泛应用的原因？发动机后置后驱布置形式在客车广泛应用原因？ 前置前驱优点：前桥轴荷大，有明显不足转向性能，越过障碍能力高，乘坐舒适性高，提高机动性，散热好（发动机的得到足够冷却），足够大行李箱空间（行李箱布置在汽车后），供暖效率高，操纵机构简单（发动机，离合器，变速器与驾驶员位置近），整车 m小（省略传动轴装置），低制造难度。发动机靠近驱动轮，动力传递效率高，燃油经济性好； 前轮牵拉车身，有利于保证方向...
