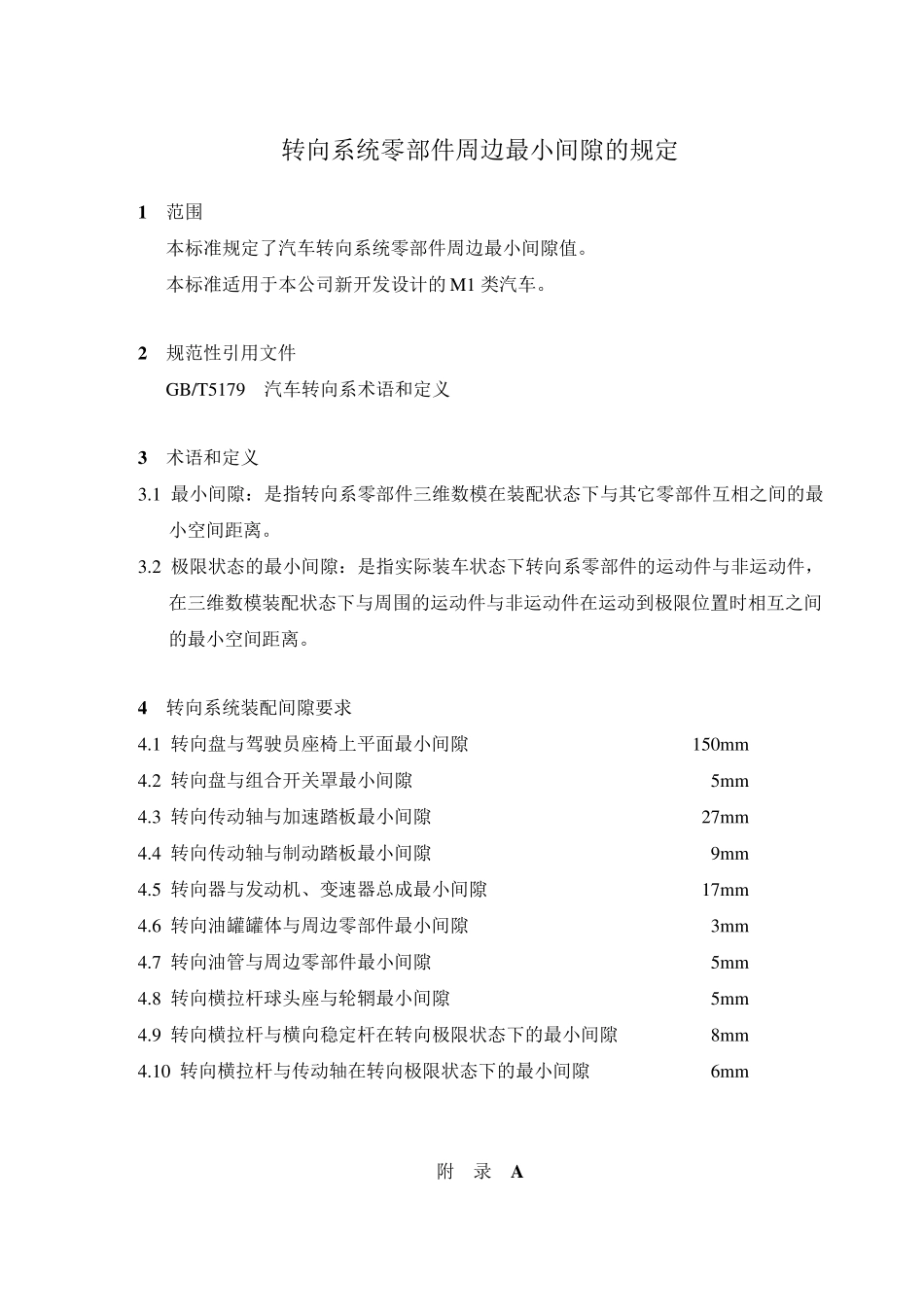

汽车设计:转向系统周边最小间隙_第1页
1/6

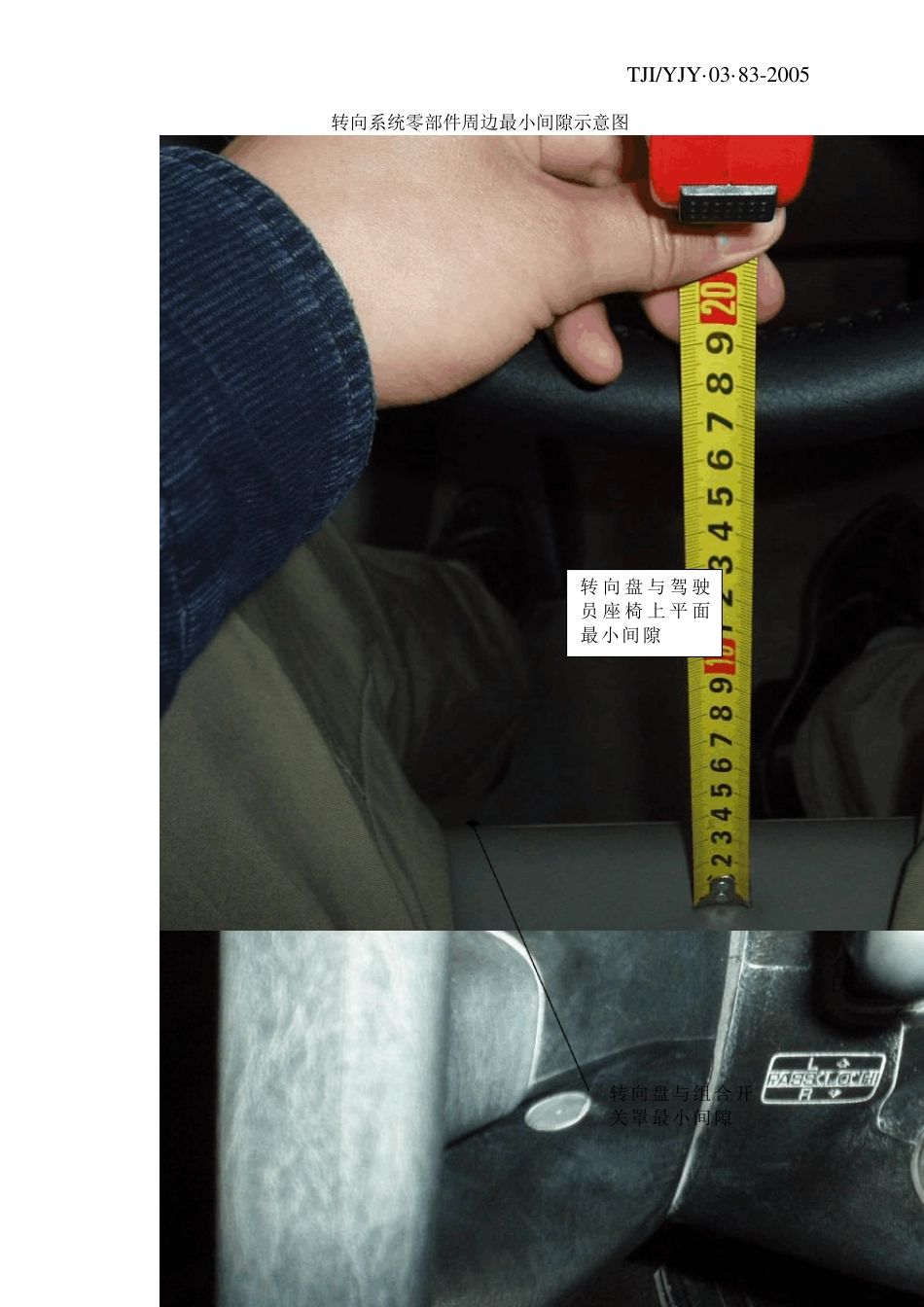

汽车设计:转向系统周边最小间隙_第2页
2/6
汽车设计:转向系统周边最小间隙_第3页
3/6
转向系统零部件周边最小间隙的规定 1 范围 本标准规定了汽车转向系统零部件周边最小间隙值。 本标准适用于本公司新开发设计的M1 类汽车。 2 规范性引用文件 GB/T5179 汽车转向系术语和定义 3 术语和定义 3.1 最小间隙:是指转向系零部件三维数模在装配状态下与其它零部件互相之间的最小空间距离。 3.2 极限状态的最小间隙:是指实际装车状态下转向系零部件的运动件与非运动件,在三维数模装配状态下与周围的运动件与非运动件在运动到极限位置时相互之间的最小空间距离。 4 转向系统装配间隙要求 4.1 转向盘与驾驶员座椅上平面最小间隙 150m m 4.2 转向盘与组合开关罩最小间隙 5m m 4.3 转向传动轴与加速踏板最小间隙 27m m 4.4 转向传动轴与制动踏板最小间隙 9m m 4.5 转向器与发动机、变速器总成最小间隙 17m m 4.6 转向油罐罐体与周边零部件最小间隙 3m m 4.7 转向油管与周边零部件最小间隙 5m m 4.8 转向横拉杆球头座与轮辋最小间隙 5m m 4.9 转向横拉杆与横向稳定杆在转向极限状态下的最小间隙 8m m 4.10 转向横拉杆与传动轴在转向极限状态下的最小间隙 6m m 附 录 A TJI/YJY·03·83-2005 转向系统零部件周边最小间隙示意图 转向盘与组合开关罩最小间隙 转向盘与驾驶员座椅上 平 面最小间隙 TJI/YJY·03·83-2005 转向管柱与制动踏板最小间隙 转向管柱与油门踏板最小间隙 转向器与发动机、变速器总成最小间隙 TJI/YJY·03·83-2005 转向油罐罐体与周边零部件最小间隙 转向油管与周边零部件最小间隙 TJI/YJY·03·83-2005 转向横拉杆球头座与轮辋最小间隙 转向横拉杆与横向稳定杆在转向极限状态下的最小间隙 TJI/YJY·03·83-2005 转向横拉杆与传动轴在转向极限状态下的最小间隙
