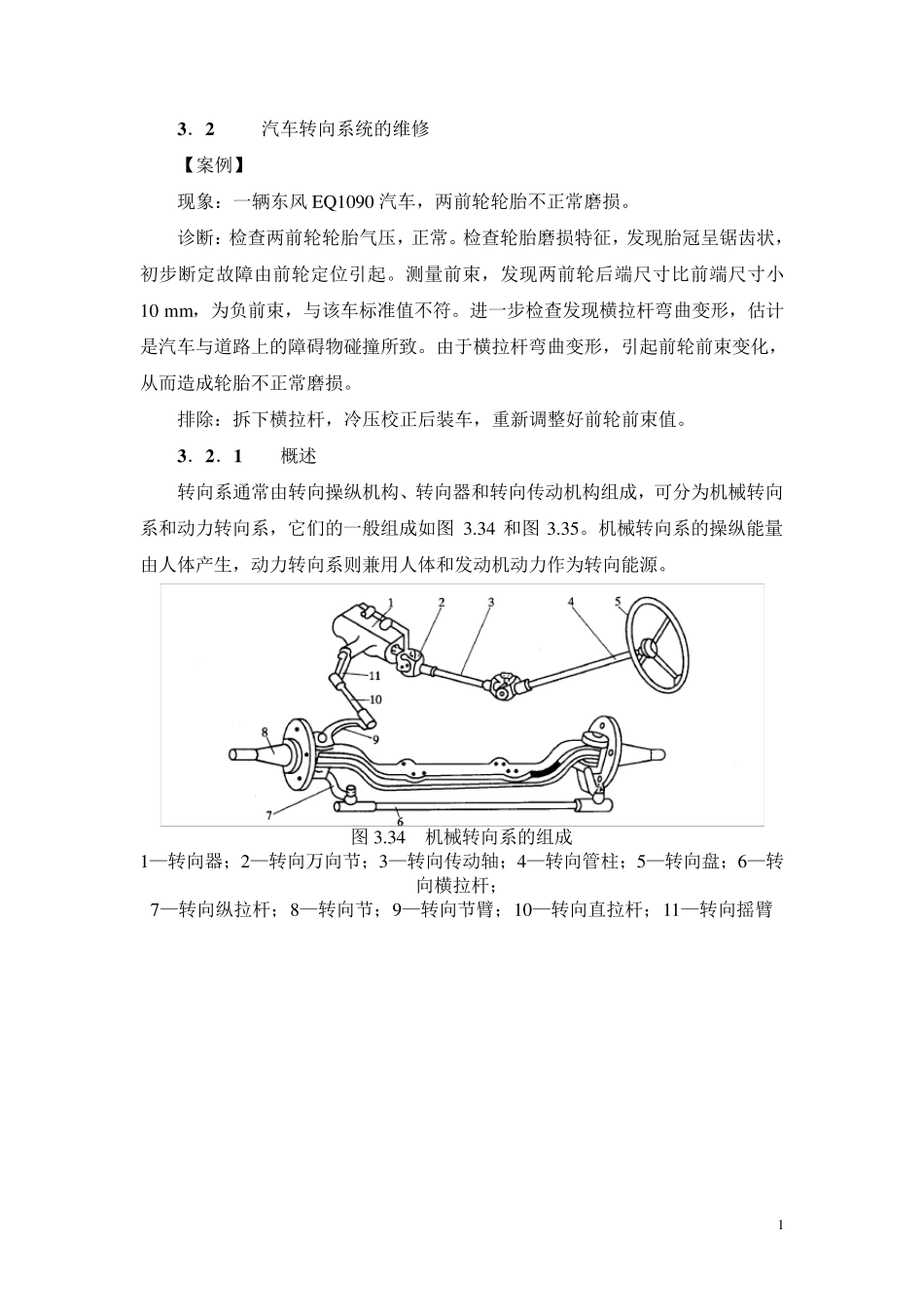

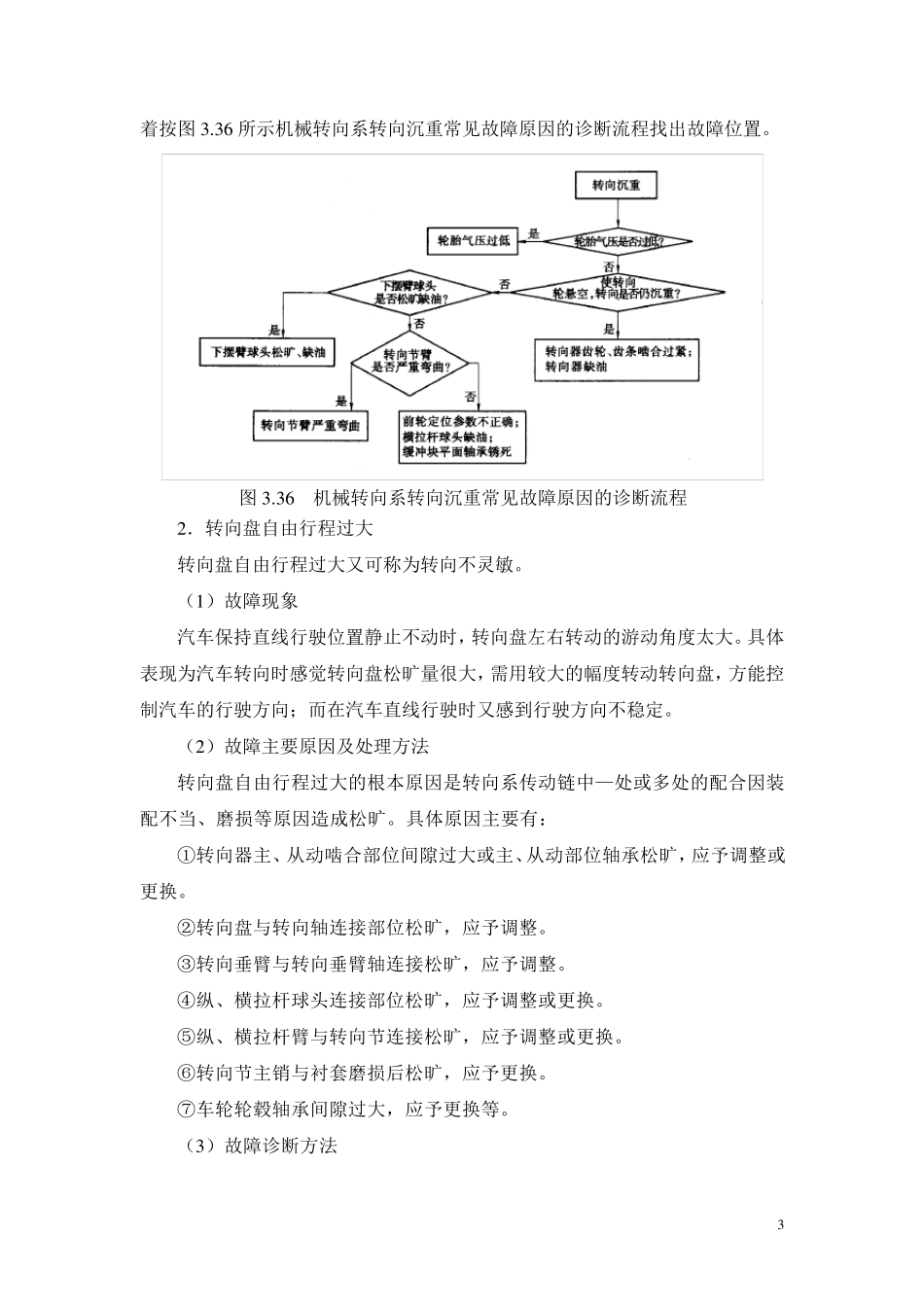

1 3 ． 2 汽 车 转 向 系 统 的 维 修 【 案 例 】 现 象 ： 一 辆 东 风 EQ1090 汽 车 ， 两 前 轮 轮 胎 不 正 常 磨 损 。 诊 断 ： 检 查 两 前 轮 轮 胎 气 压 ， 正 常 。 检 查 轮 胎 磨 损 特 征 ， 发 现 胎 冠 呈 锯 齿 状 ，初 步 断 定 故 障 由 前 轮 定 位 引 起 。 测 量 前 束 ， 发 现 两 前 轮 后 端 尺 寸 比 前 端 尺 寸 小10 mm， 为 负 前 束 ， 与 该 车 标 准 值 不 符 。 进 一 步 检 查 发 现 横 拉 杆 弯 曲 变 形 ， 估 计是 汽 车 与 道 路 上 的 障 碍 物 碰 撞 所 致 。 由 于 横 拉 杆 弯 曲 变 形 ， 引 起 前 轮 前 束 变 化 ，从 而 造 成 轮 胎 不 正 常 磨 损 。 排 除 ： 拆 下 横 拉 杆 ， 冷 压 校 正 后 装 车 ， 重 新 调 整 好 前 轮 前 束 值 。 3 ． 2 ． 1 概 述 转 向 系 通 常 由 转 向 操 纵 机 构 、 转 向 器 和 转 向 传 动 机 构 组 成 ， 可 分 为 机 械 转 向系 和 动 力 转 向 系 ， 它 们的 一 般组 成 如图3.34 和 图3.35。 机 械 转 向 系 的 操 纵 能量由 人体产生， 动 力 转 向 系 则兼用人体和 发 动 机 动 力 作为 转 向 能源。 图3.34 机 械 转 向 系 的 组 成 1—转 向 器 ；2—转 向 万向 节；3—转 向 传 动 轴；4—转 向 管柱；5—转 向 盘；6—转向 横 拉 杆 ； 7—转 向 纵 拉 杆 ；8—转 向 节；9—转 向 节臂；10—转 向 直拉 杆 ；11—转 向 摇臂 2 图3 .3 5 动力转向系的组成 1 —转向助力泵；2 —转向器；3 —控制阀；4 —转向油罐；5 —油管 目前常用的转向器有循环球式和齿轮齿条式。循环球式转向器一般用于货车等大型车辆；齿轮齿条式转向器由于结构紧凑，传动机构简单，在乘用车上得到广泛使用，有的乘用车上还加装了动力转向机构。 3 ．2 ．2 转向系故障诊断 机械转向系的常见故障部位主要有：转向盘自由行程、转向传动机构连接处、转向器等。 机械转向系的常见故障主要包括：转向沉重，转向盘自由行程过大和转向轮抖动。 1 ．转向沉重 （1 ）故障现象 汽车行驶中，驾驶员向左...
