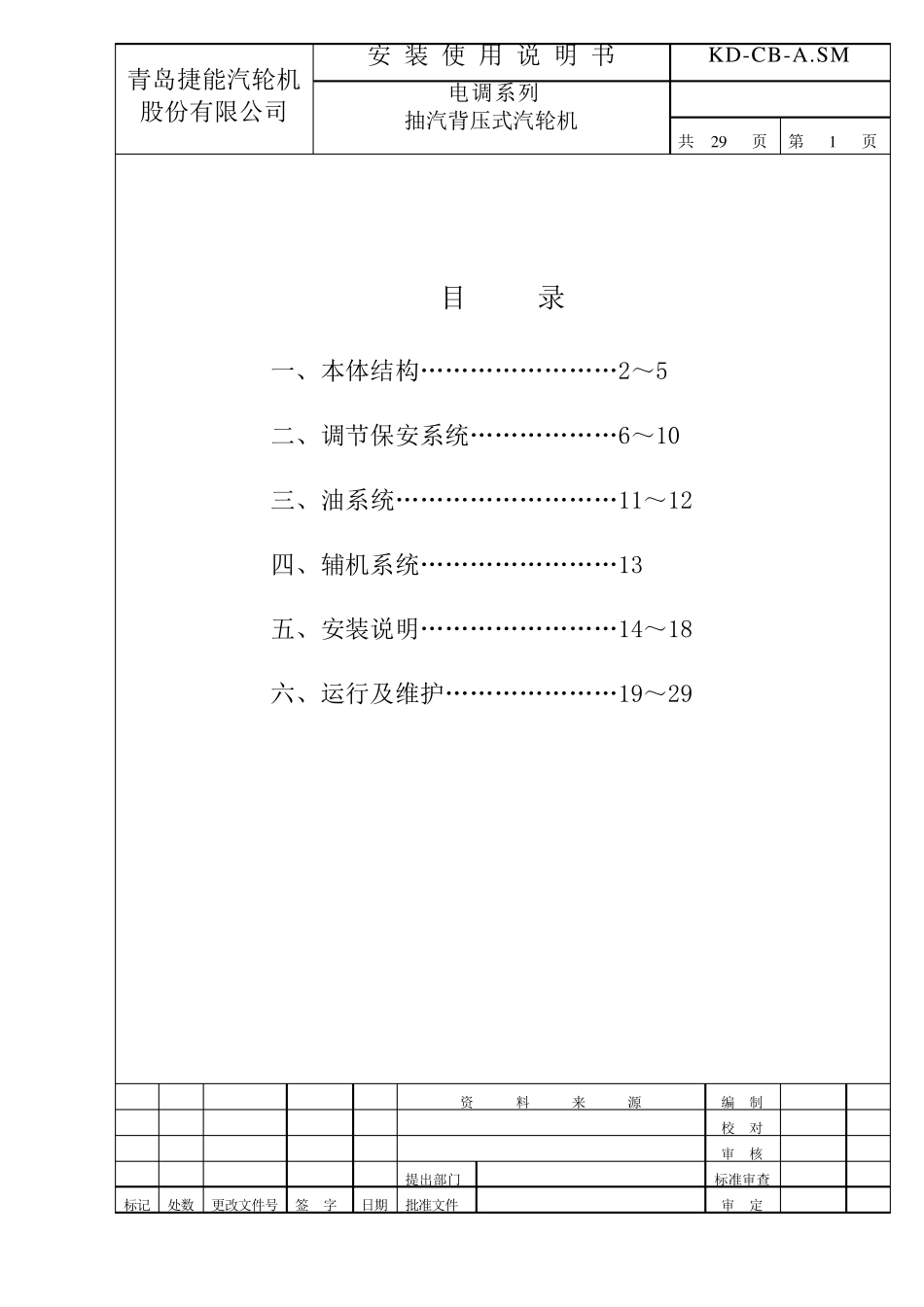

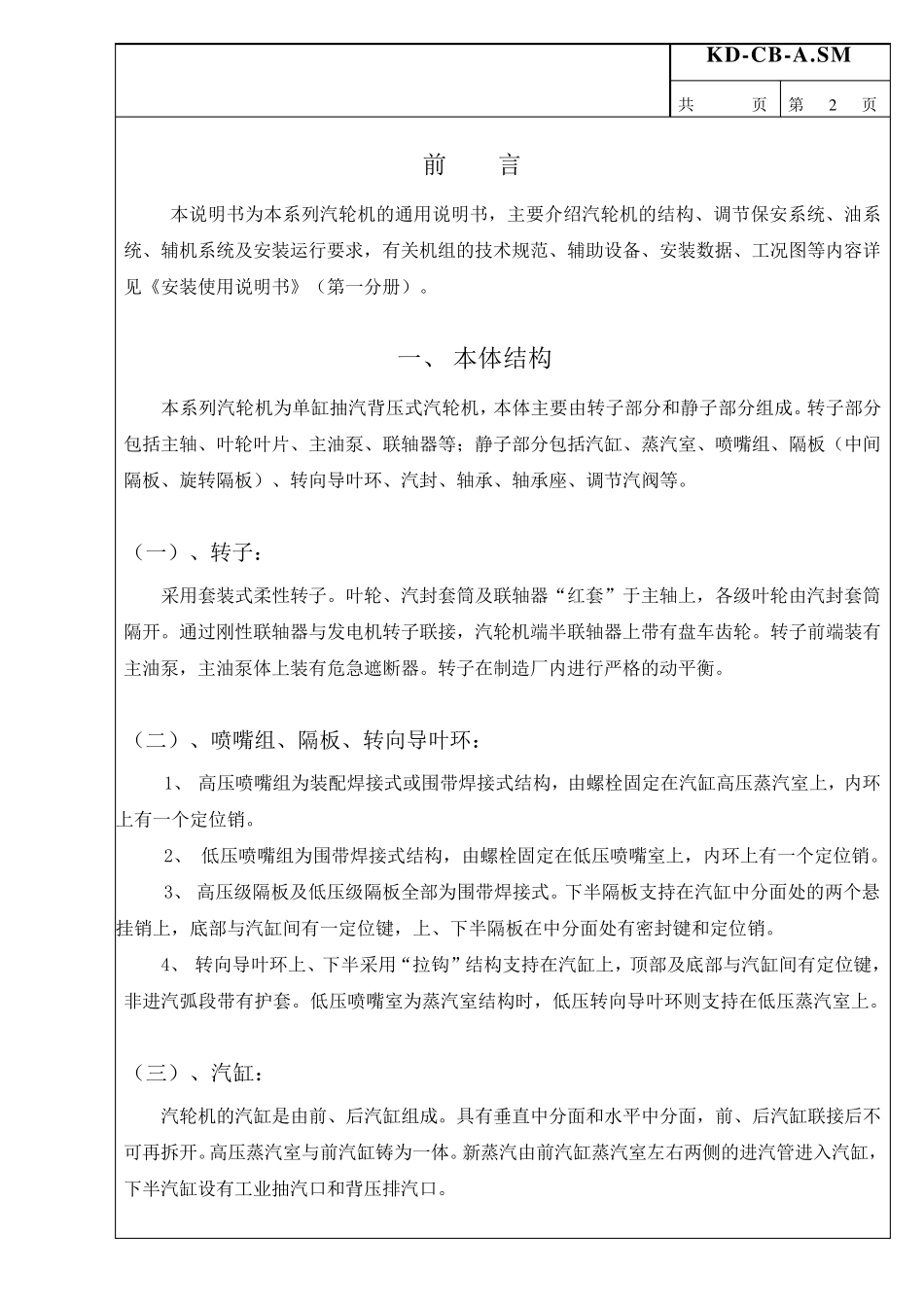

电调系列抽汽背压式汽轮机 安 装 使 用 说 明 书 （第二分册） KD-CB-A.SM 青岛捷能汽轮机股份有限公司 2006 年 6 月 青岛捷能汽轮机股份有限公司 安 装 使 用 说 明 书 KD-CB-A.SM 电调系列 抽汽背压式汽轮机 共 29 页 第 1 页 目 录 一、 本体结构……………………2～5 二、 调节保安系统………………6～10 三、 油系统………………………11～12 四、 辅机系统……………………13 五、 安装说明……………………14～18 六、 运行及维护…………………19～29 资 料 来 源 编 制 校 对 审 核 提出部门 标准审查 标记 处数 更改文件号 签 字 日期 批准文件 审 定 KD-CB-A.SM 共 页 第 2 页 前 言 本说明书为本系列汽轮机的通用说明书，主要介绍汽轮机的结构、调节保安系统、油系统、辅机系统及安装运行要求，有关机组的技术规范、辅助设备、安装数据、工况图等内容详见《安装使用说明书》（第一分册）。 一、 本体结构 本系列汽轮机为单缸抽汽背压式汽轮机，本体主要由转子部分和静子部分组成。转子部分包括主轴、叶轮叶片、主油泵、联轴器等；静子部分包括汽缸、蒸汽室、喷嘴组、隔板（中间隔板、旋转隔板）、转向导叶环、汽封、轴承、轴承座、调节汽阀等。 （一）、转子： 采用套装式柔性转子。叶轮、汽封套筒及联轴器“红套”于主轴上，各级叶轮由汽封套筒隔开。通过刚性联轴器与发电机转子联接，汽轮机端半联轴器上带有盘车齿轮。转子前端装有主油泵，主油泵体上装有危急遮断器。转子在制造厂内进行严格的动平衡。 （二）、喷嘴组、隔板、转向导叶环： 1、 高压喷嘴组为装配焊接式或围带焊接式结构，由螺栓固定在汽缸高压蒸汽室上，内环上有一个定位销。 2、 低压喷嘴组为围带焊接式结构，由螺栓固定在低压喷嘴室上，内环上有一个定位销。 3、 高压级隔板及低压级隔板全 部为围带焊接式。下 半隔板支 持 在汽缸中分面 处 的两 个悬挂 销上，底 部与汽缸间有一定位键 ，上、下 半隔板在中分面 处 有密 封键 和定位销。 4、 转向导叶环上、下 半采用“拉 钩 ”结构支 持 在汽缸上，顶 部及底 部与汽缸间有定位键 ，非 进汽弧 段 带有护 套。低压喷嘴室为蒸汽室结构时 ，低压转向导叶环则 支 持 在低压蒸汽室上。 （三 ）、汽缸： 汽轮机的汽缸是 由前、后 汽缸组成。具 有垂 直 中分面 和水 平中分面 ，前...
