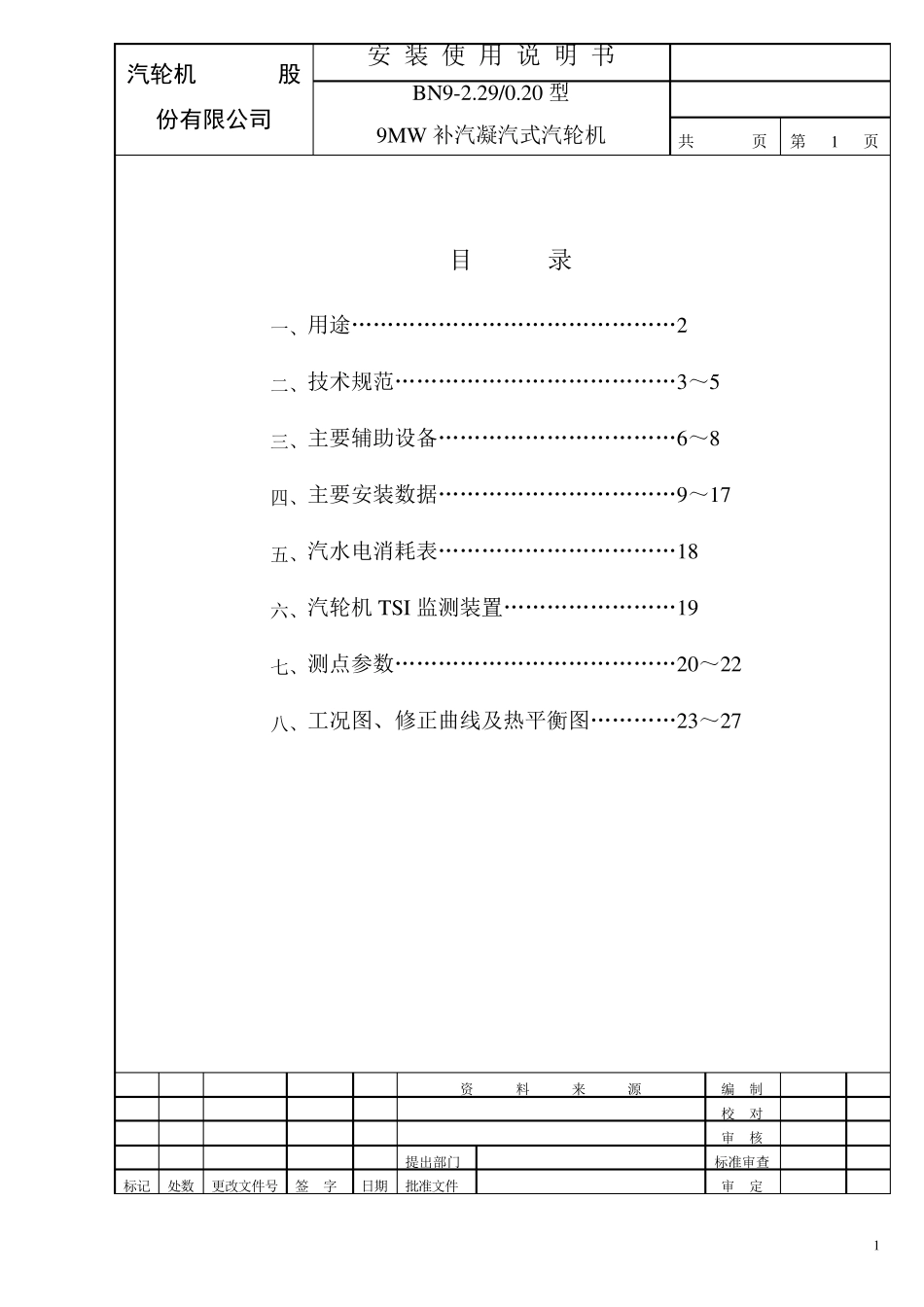

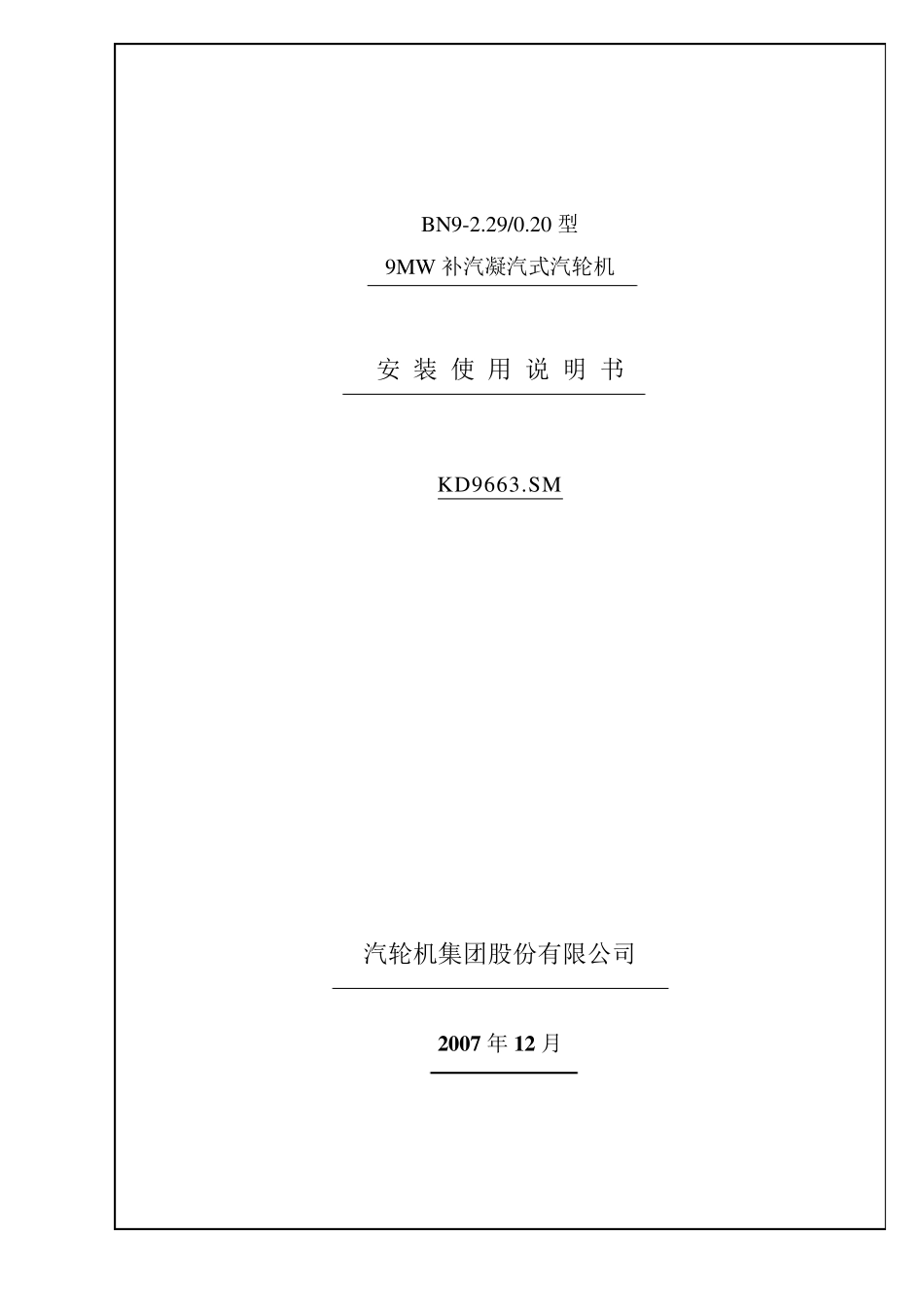

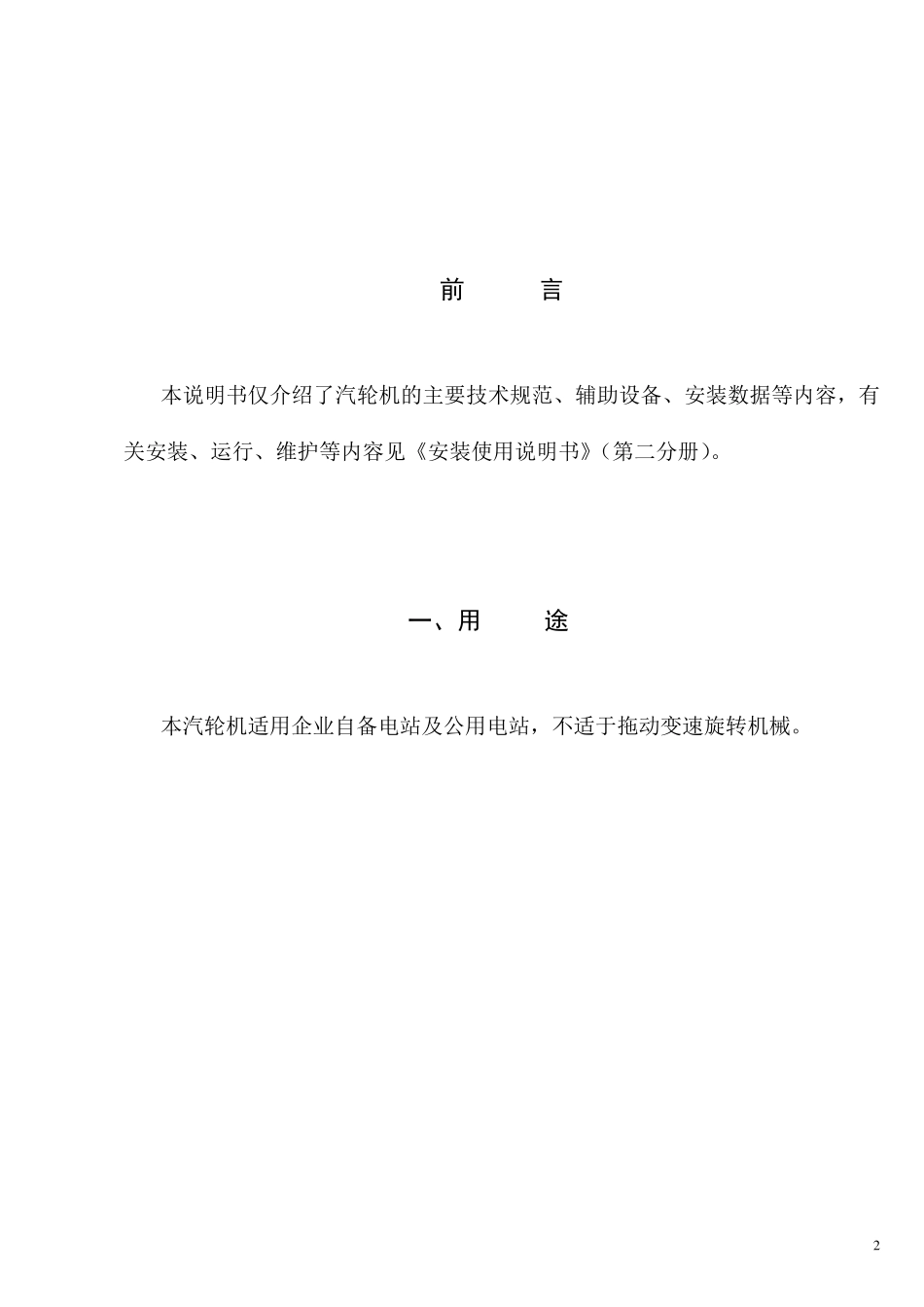

BN9-2.29/0.20 型 9MW 补汽凝汽式汽轮机 安 装 使 用 说 明 书 KD9663.SM 汽轮机集团股份有限公司 2 0 0 7 年 1 2 月 1 汽轮机 股份有限公司 安 装 使 用 说 明 书 KD9663.SM BN9-2.29/0.20 型 9MW 补汽凝汽式汽轮机 共 页 第 1 页 目 录 一、用途………………………………………2 二、技术规范…………………………………3~5 三、主要辅助设备……………………………6~8 四、主要安装数据……………………………9~17 五、汽水电消耗表……………………………18 六、汽轮机TSI 监测装置……………………19 七、测点参数…………………………………20~22 八、工况图、修正曲线及热平衡图…………23~27 资 料 来 源 编 制 校 对 审 核 提出部门 标准审查 标记 处数 更改文件号 签 字 日期 批准文件 审 定 2 KD9663.SM 前 言 本说明书仅介绍了汽轮机的主要技术规范、辅助设备、安装数据等内容,有关安装、运行、维护等内容见《安装使用说明书》(第二分册)。 一、用 途 本汽轮机适用企业自备电站及公用电站,不适于拖动变速旋转机械。 3 KD9663.SM 二、技 术 规 范 1、 主要技术数据 产品代号 KD9663 产品型号 BN9-2.29/0.20 型 额定功率 MW 9 经济功率 MW 9 额定转速 r/min 3000 旋转方向 顺汽流方向看为顺时针 额定进汽压力及变化范围 MPa 2.29+0.16 –0.20 (绝对) 额定进汽温度及变化范围 ℃ 370+15–15 额定工况进汽量 t/h ~37 Ⅰ 额定补汽压力及调整范围 MPa 0.20+0.10 –0.05 (绝对) 额定工况补汽温度 ℃ 150 额定补汽量/最大补汽量 t/h 14/16 Ⅱ 额定抽汽压力及调整范围 MPa 额定工况抽汽温度 ℃ 额定抽汽量/最大抽汽量 t/h 冷 却 水 温 正 常 ℃ 25 最 高 ℃ 33 额定排汽压力 MPa 0.0077 (绝对) 临界转速 r/min ~1983 额定转速时振动值 mm ≤0.03 (全振幅) 临界转速时振动值 mm ≤ 0.15 (全振幅) 汽轮机安装时最大件重量 t ~26 汽轮机检修时最大件重量 t ~20 转子重量 t 2.49 运行层标高 m 8 汽轮机中心标高(距运行平台) m 0.75 汽轮机外形尺寸(运行平台以上) m 5.205×3.770×2.450 (L×W×H) 4 KD9663.SM 2、调节保安润滑系统 转速摆动值 r/min ±2 转速不等率 % 3~6 调速迟缓率 % 0.2 空负荷同步器调速范围 % 主...
