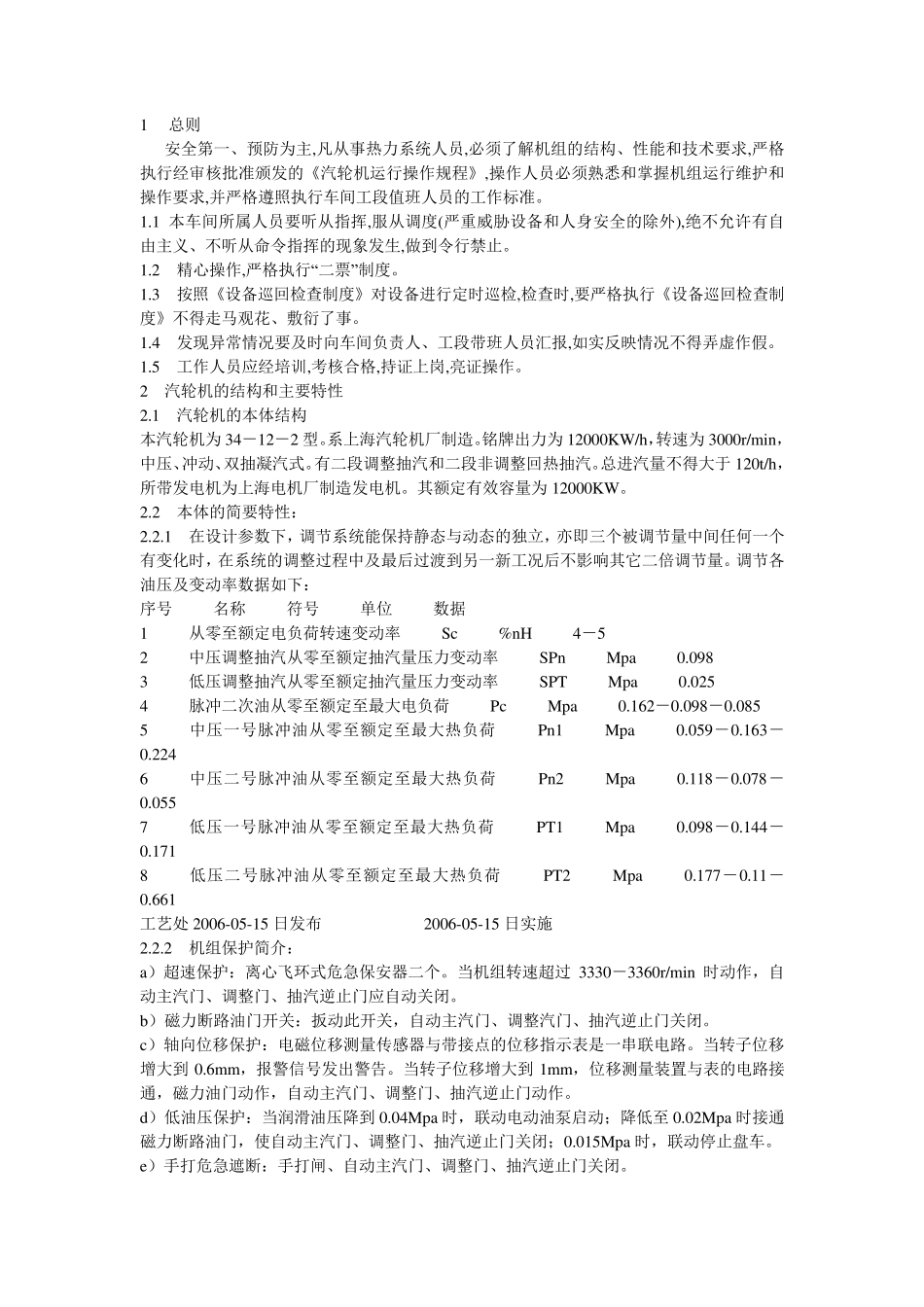

汽轮机操作规程

1 总则 安全第一、预防为主,凡从事热力系统人员,必须了解机组的结构、性能和技术要求,严格执行经审核批准颁发的《汽轮机运行操作规程》,操作人员必须熟悉和掌握机组运行维护和操作要求,并严格遵照执行车间工段值班人员的工作标准。 1.1 本车间所属人员要听从指挥,服从调度(严重威胁设备和人身安全的除外),绝不允许有自由主义、不听从命令指挥的现象发生,做到令行禁止。 1.2 精心操作,严格执行“二票”制度。 1.3 按照《设备巡回检查制度》对设备进行定时巡检,检查时,要严格执行《设备巡回检查制度》不得走马观花、敷衍了事。 1.4 发现异常情况要及时向车间负责人、工段带班人员汇报,如实反映情况不得弄虚作假。 1.5 工作人员应经培训,考核合格,持证上岗,亮证操作。 2 汽轮机的结构和主要特性 2.1 汽轮机的本体结构 本汽轮机为 34－12－2 型。系上海汽轮机厂制造。铭牌出力为 12000KW/h，转速为 3000r/min，中压、冲动、双抽凝汽式。有二段调整抽汽和二段非调整回热抽汽。总进汽量不得大于 120t/h，所带发电机为上海电机厂制造发电机。其额定有效容量为 12000KW。 2.2 本体的简要特性： 2.2.1 在设计参数下，调节系统能保持静态与动态的独立，亦即三个被调节量中间任何一个有变化时，在系统的调整过程中及最后过渡到另一新工况后不影响其它二倍调节量。调节各油压及变动率数据如下： 序号 名称 符号 单位 数据 1 从零至额定电负荷转速变动率 Sc %nH 4－5 2 中压调整抽汽从零至额定抽汽量压力变动率 SPn Mpa 0.098 3 低压调整抽汽从零至额定抽汽量压力变动率 SPT Mpa 0.025 4 脉冲二次油从零至额定至最大电负荷 Pc Mpa 0.162－0.098－0.085 5 中压一号脉冲油从零至额定至最大热负荷 Pn1 Mpa 0.059－0.163－0.224 6 中压二号脉冲油从零至额定至最大热负荷 Pn2 Mpa 0.118－0.078－0.055 7 低压一号脉冲油从零至额定至最大热负荷 PT1 Mpa 0.098－0.144－0.171 8 低压二号脉冲油从零至额定至最大热负荷 PT2 Mpa 0.177－0.11－0.661 工艺处 2006-05-15 日发布 2006-05-15 日实施 2.2.2 机组保护简介： a）超速保护：离心飞环式危急保安器二个。当机组转速超过 3330－3360r/min 时动作，自动主汽门、调整门、抽汽逆止门应自动关闭。 b）磁力断路油门开关：扳动此开关，自动主汽门、调整汽门、抽汽逆止门关闭。 c）轴向位移保护：电磁位移测量传感器与带接点的位移指...
