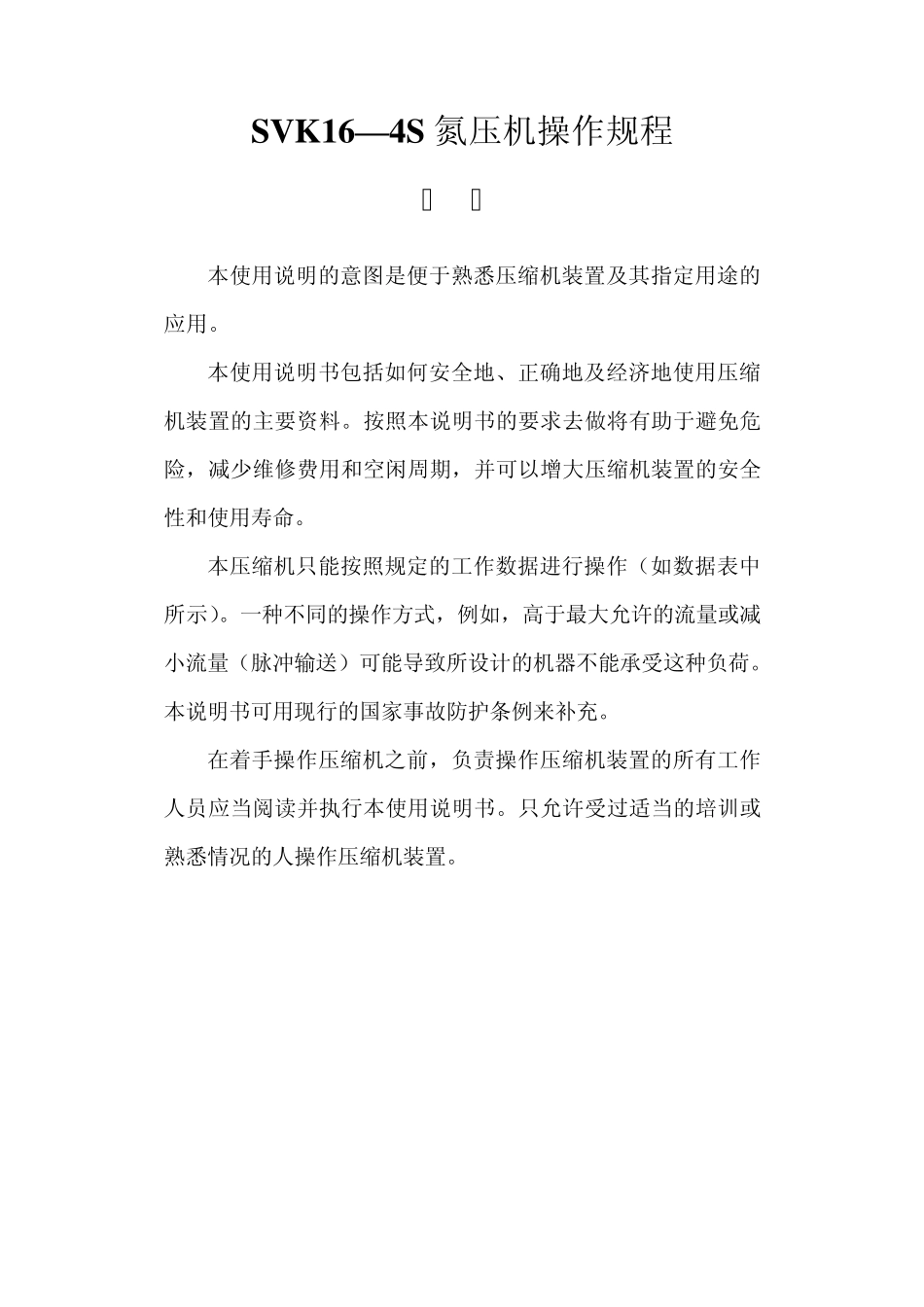

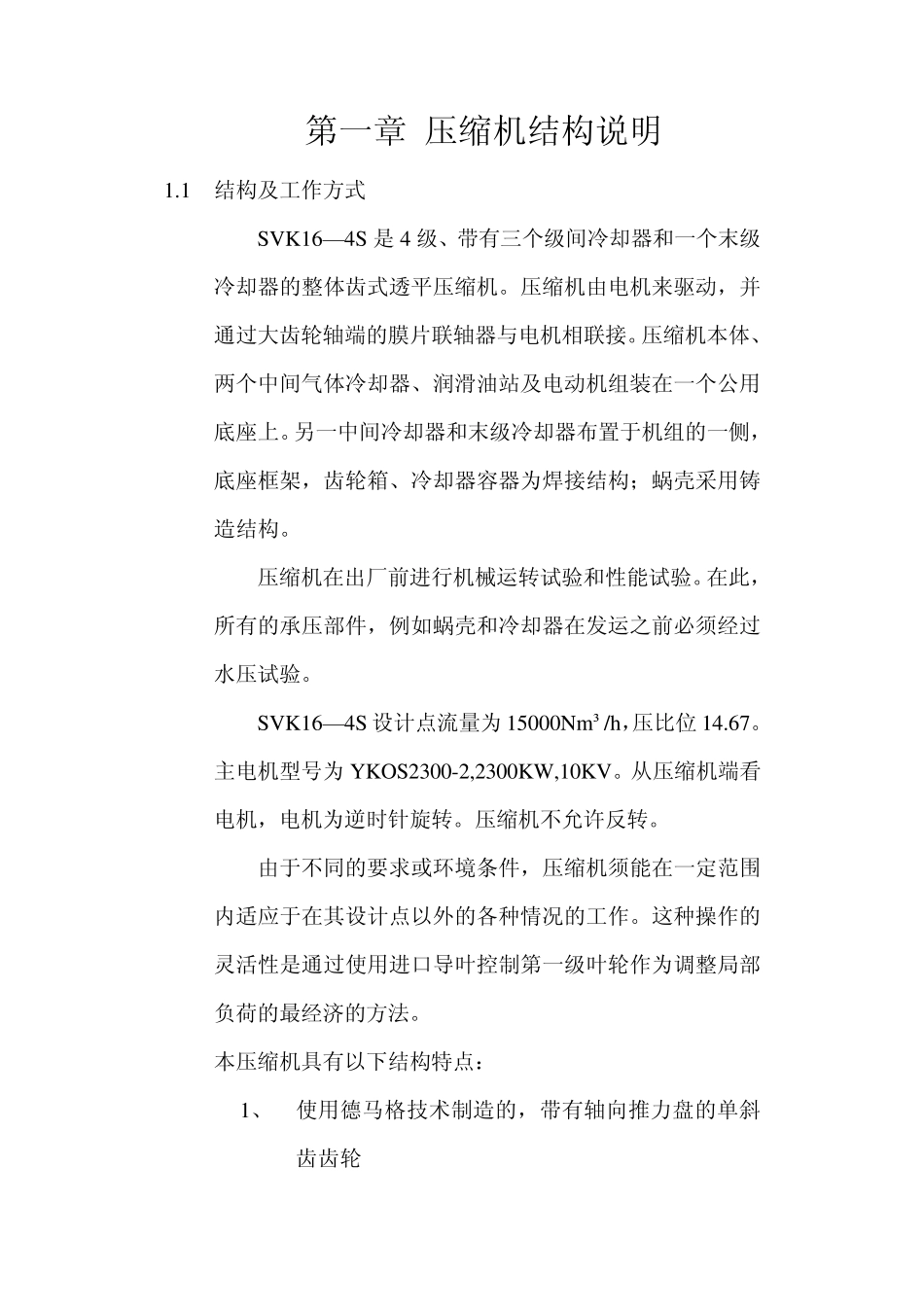

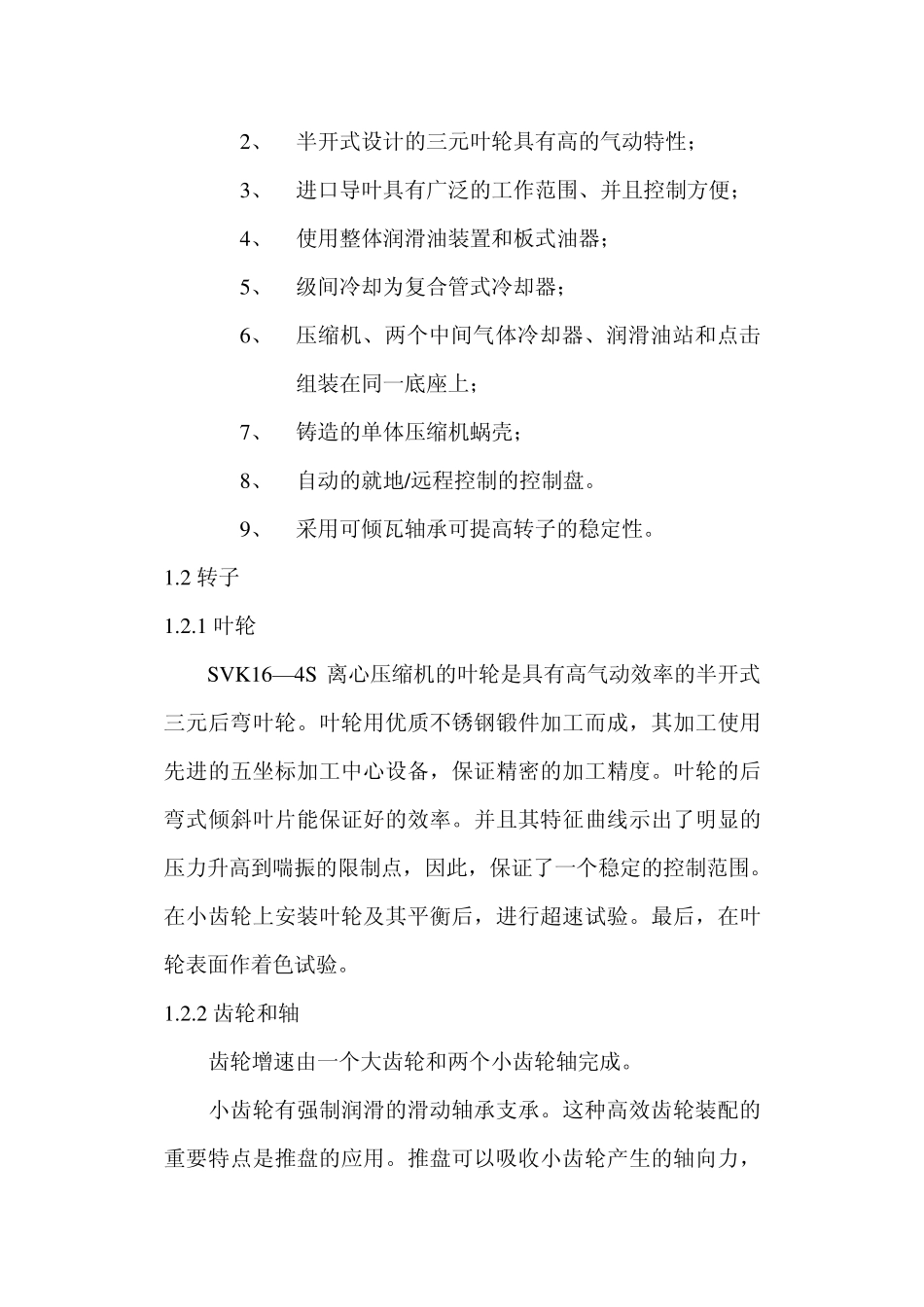

SV K16—4S 氮压机操作规程 前 言 本使用说明的意图是便于熟悉压缩机装置及其指定用途的应用。 本使用说明书包括如何安全地、正确地及经济地使用压缩机装置的主要资料。按照本说明书的要求去做将有助于避免危险,减少维修费用和空闲周期,并可以增大压缩机装置的安全性和使用寿命。 本压缩机只能按照规定的工作数据进行操作(如数据表中所示)。一种不同的操作方式,例如,高于最大允许的流量或减小流量(脉冲输送)可能导致所设计的机器不能承受这种负荷。 本说明书可用现行的国家事故防护条例来补充。 在着手操作压缩机之前,负责操作压缩机装置的所有工作人员应当阅读并执行本使用说明书。只允许受过适当的培训或熟悉情况的人操作压缩机装置。 第一章 压缩机结构说明 1.1 结构及工作方式 SVK16—4S 是4 级、带有三个级间冷却器和一个末级冷却器的整体齿式透平压缩机。压缩机由电机来驱动,并通过大齿轮轴端的膜片联轴器与电机相联接。压缩机本体、两个中间气体冷却器、润滑油站及电动机组装在一个公用底座上。另一中间冷却器和末级冷却器布置于机组的一侧,底座框架,齿轮箱、冷却器容器为焊接结构;蜗壳采用铸造结构。 压缩机在出厂前进行机械运转试验和性能试验。在此,所有的承压部件,例如蜗壳和冷却器在发运之前必须经过水压试验。 SVK16—4S 设计点流量为15000Nm ³/h,压比 位 14.67。主 电机型 号 为YKOS2300-2,2300KW,10KV。从 压缩机端看电机,电机为逆 时 针 旋转。压缩机不允许反转。 由于不同的要求或环境条件,压缩机须能在一定范围内适应于在其设计点以外的各种情况的工作。这种操作的灵活性是通过使用进口导叶控制第一级叶轮作为调整局部负荷的最经济的方法。 本压缩机具有以下结构特点: 1、 使用德马格技术制造的,带有轴向推力盘的单斜齿齿轮 2、 半开式设计的三元叶轮具有高的气动特性; 3、 进口导叶具有广泛的工作范围、并且控制方便; 4、 使用整体润滑油装置和板式油器; 5、 级间冷却为复合管式冷却器; 6、 压缩机、两个中间气体冷却器、润滑油站和点击组装在同一底座上; 7、 铸造的单体压缩机蜗壳; 8、 自动的就地/远程控制的控制盘。 9、 采用可倾瓦轴承可提高转子的稳定性。 1.2 转子 1.2.1 叶轮 SV K16—4S 离心压缩机的叶轮是具有高气动效率的半开式三元后弯叶轮。叶轮用优质不锈钢锻件加工而成,其加工使用先进的五坐标加工中心设备,保证精密的加...
