沉井基础设计

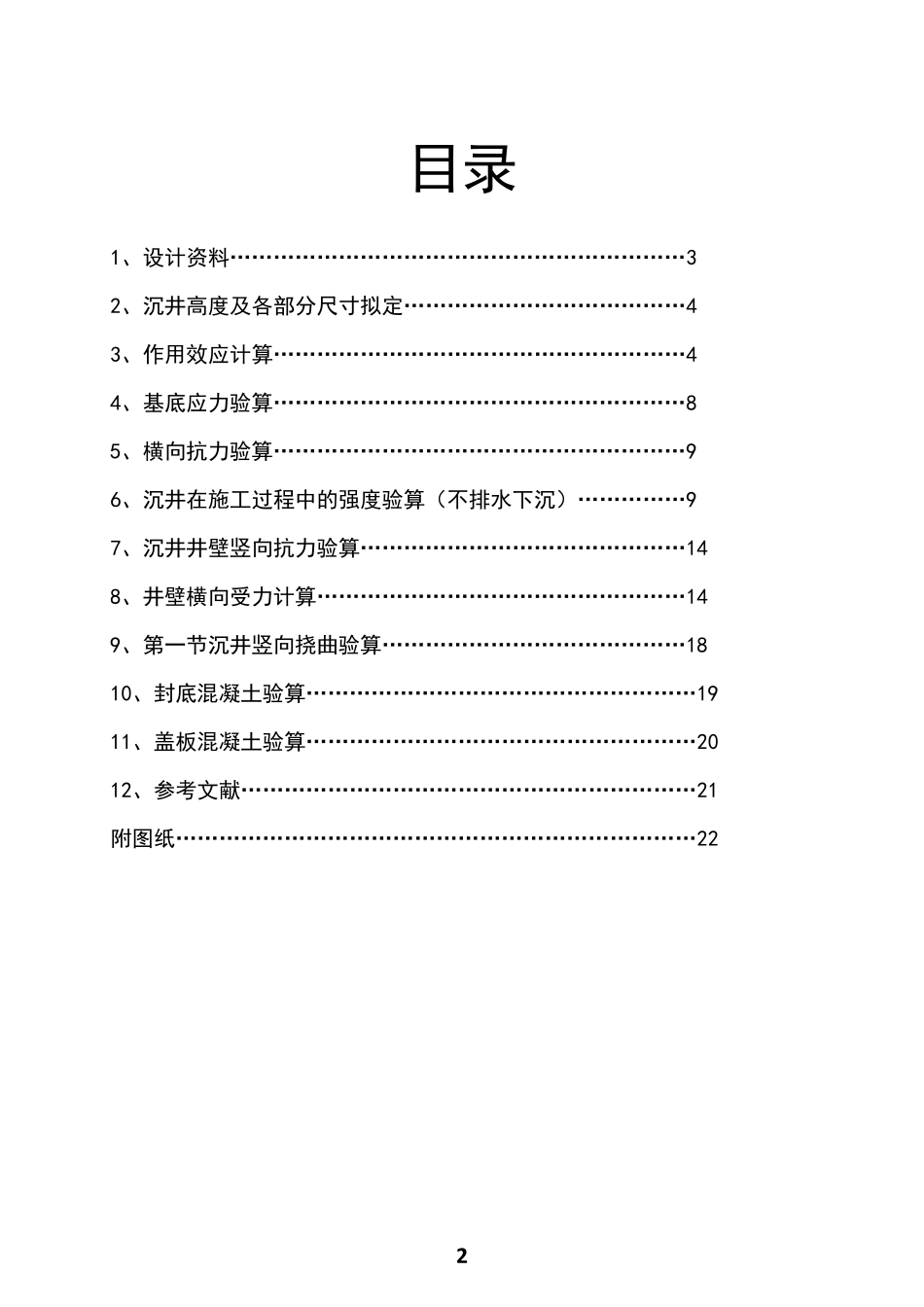

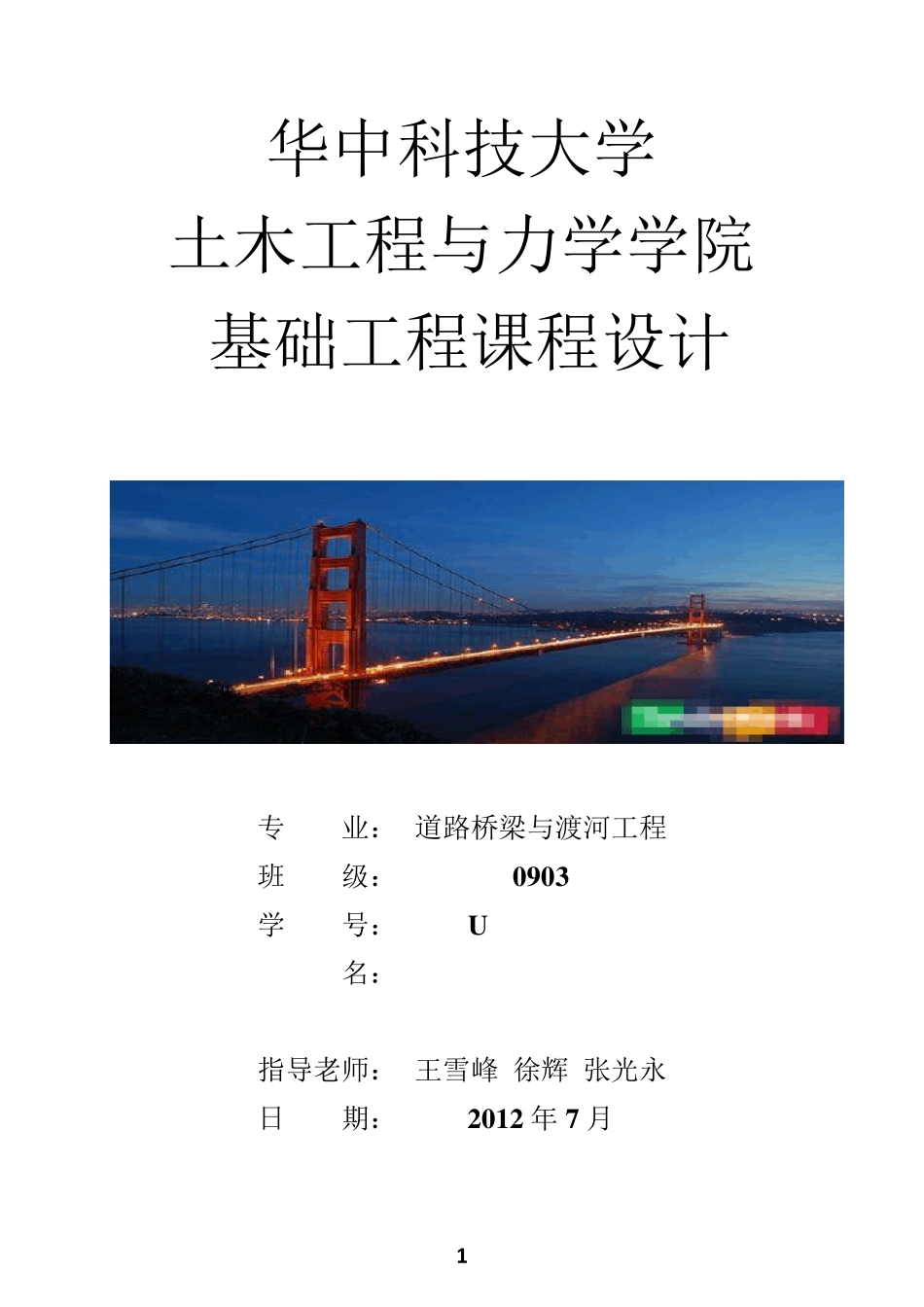

1 华中科技大学 土木工程与力学学院 基础工程课程设计 专 业： 道路桥梁与渡河工程 班 级： 0903 学 号： U ********* * 名： *** 指导老师： 王雪峰 徐辉 张光永 日 期： 2012 年 7 月 2 目录 1、设计资料………………………………………………………3 2、沉井高度及各部分尺寸拟定…………………………………4 3、作用效应计算…………………………………………………4 4、基底应力验算…………………………………………………8 5、横向抗力验算…………………………………………………9 6、沉井在施工过程中的强度验算（不排水下沉）……………9 7、沉井井壁竖向抗力验算………………………………………14 8、井壁横向受力计算……………………………………………14 9、第一节沉井竖向挠曲验算……………………………………18 10、封底混凝土验算………………………………………………19 11、盖板混凝土验算………………………………………………20 12、参考文献………………………………………………………21 附图纸………………………………………………………………22 3 4 沉井基础课程设计计算说明书 1、设计资料 上部结构为跨径25+2=27m 的预应力混凝土T 型钢构。桥梁为二级安全设计等级。 下部结构为C15 混凝土重力式桥墩，基础为钢筋混凝土沉井，沉井各部分采用 C25 混凝土，尺寸如图一所示。【序号：6】 地质情况： 1 ＃钻孔 2 ＃钻孔 3 ＃钻孔 土层编号 土的名称 图例 土层顶面标高 土层厚度 土层编号 土的名称 图例 土层顶面标高 土层厚度 土层编号 土的名称 图例 土层顶面标高 土层厚度 13 ＃ 黏砂土 13 8 .0 1 13 ＃ 黏砂土 13 0 .0 1 13 ＃ 黏砂土 13 3 .0 1 4＃ 黏土 13 7 .0 2.5 4＃ 黏土 12 9 .0 2.5 4＃ 黏土 13 2 .0 2.5 11 ＃ 黏土 13 4 .5 11 ＃ 黏土 12 6 .5 11 ＃ 黏土 12 9 .5 水文资料：常水位高程 132.00m ,潮水位高程 142.00m ，一般冲刷线高程为128.5m ，局部冲刷线高程为124.5m 施工方法：常水位时筑岛制作沉井，不排水下沉。 5 2、沉井高度及各部分尺寸拟定 2.1、沉井高度 根据水文资料初步设计沉井的顶面高程为 131m，按水文计算，大、中桥的基础埋置深度应在最大冲刷线以下 2.0m，则沉井所需高度为： 按地质条件与地基容许承载力考虑，沉井底面应位于黏土...
